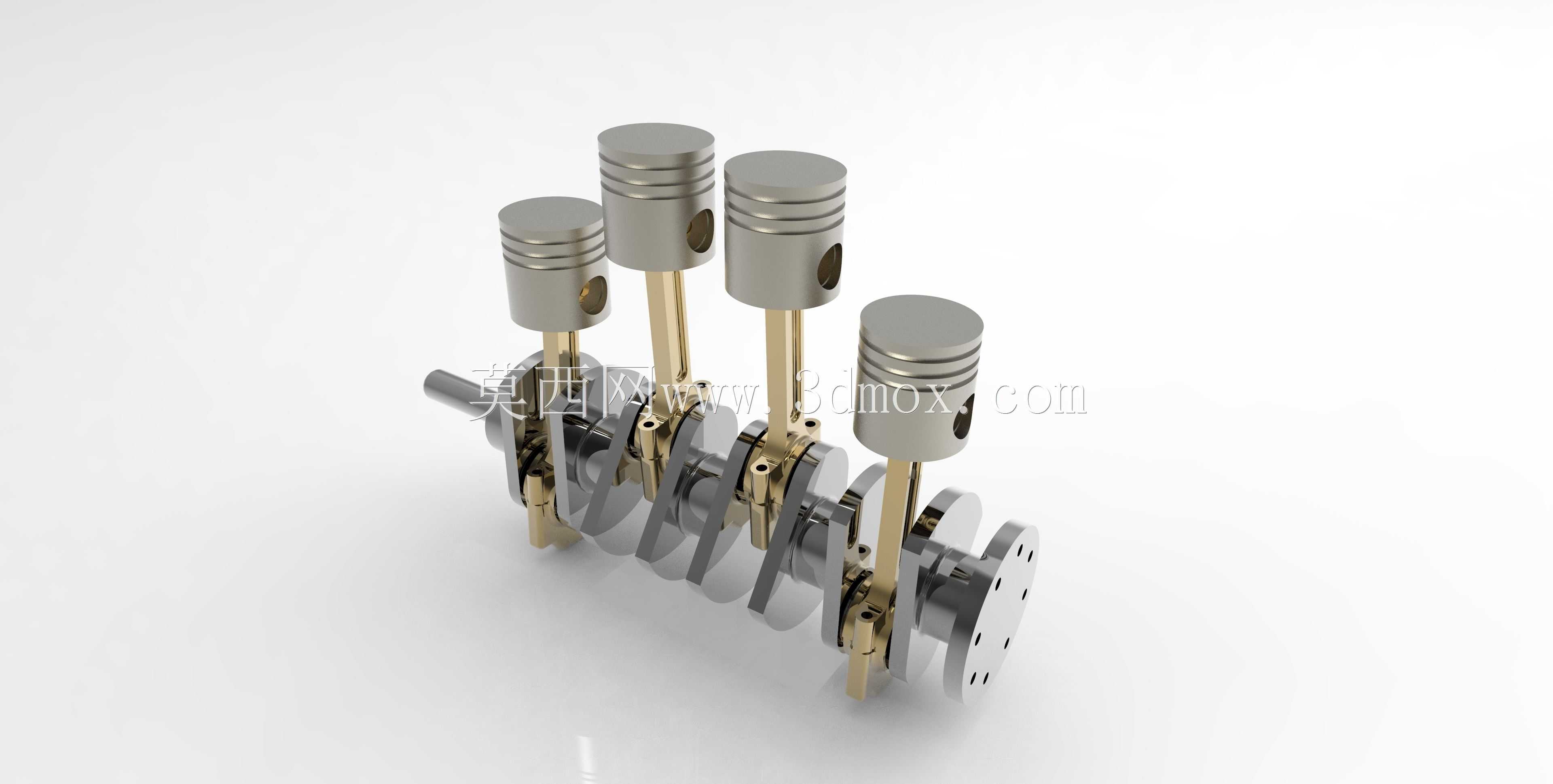

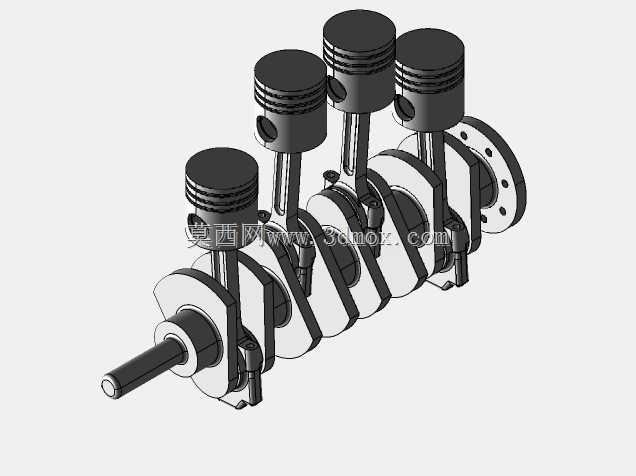

直列四缸汽车发动机曲柄活塞机构

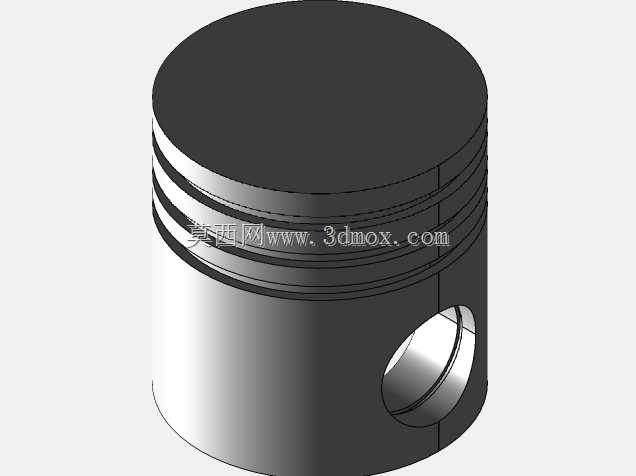

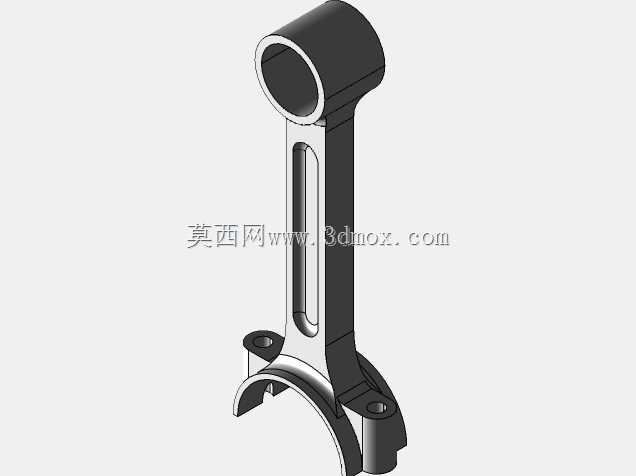

　　这套直列四缸动力核心结构，是当前民用乘用车领域应用占比最高的内燃机构型，覆盖从1.0L小排量自吸到2.0T高功率增压的绝大多数家用燃油车型，在混动专用动力单元中也常作为增程器核心结构使用，适配前置前驱、前置后驱等多种整车布置形式。从结构组成来看，整套机构包含活塞组件、连杆总成、曲轴总成三个核心部分，活塞采用铝合金材质设计，裙部预留了热膨胀补偿间隙，活塞销孔与活塞销采用全浮式配合，工作状态下活塞销可在孔内自由转动，保证磨损均匀。活塞环组包含两道气环与一道油环，气环负责密封燃烧室高压燃气，油环负责刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧。连杆采用锻钢材质，杆身采用工字形截面设计，在保证结构强度的前提下尽可能降低往复运动质量，

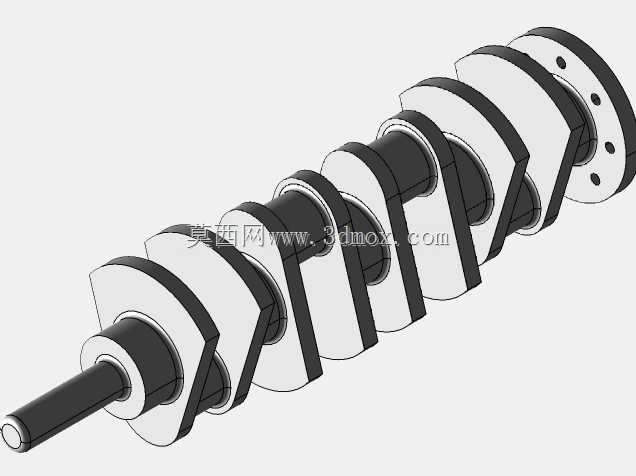

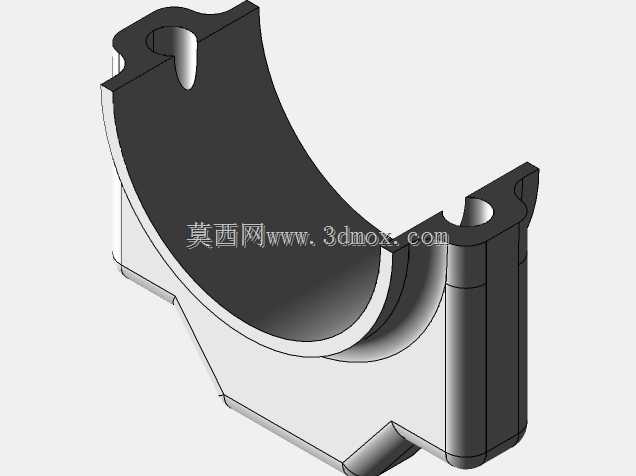

　　减小高转速下的惯性力载荷，连杆大头采用剖分式结构，通过连杆螺栓与曲轴曲柄销连接，轴瓦表面铺设减磨合金层，配合压力润滑系统形成稳定油膜，降低运转摩擦阻力。曲轴采用全支撑结构设计，每个曲柄销两侧都设置主轴颈支撑，整体刚性更强，可承受更高的爆发压力，曲柄臂上集成了平衡重块，用于抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低发动机运转振动。设计过程中需要重点匹配活塞行程与缸径的比值，行程偏长的构型偏向低转速扭矩输出，适配经济型家用车型；行程偏短的构型可支持更高转速，适配性能取向车型。同时需要严格控制各缸曲柄销的相位角，直列四缸机型采用1-3-4-2的点火顺序，相邻做功缸的曲柄销相位差180度，保证运转过程中曲轴受力均匀，

　　输出扭矩波动更小。安装边界方面，整套曲柄连杆机构需要封装在缸体-缸盖-油底壳组成的密闭腔体内，曲轴前端通过正时轮系连接配气机构与附件轮系，后端连接飞轮与离合器/液力变矩器，轴向定位通过曲轴止推片实现，限制运转过程中的轴向窜动量，活塞在上止点位置时需要与缸盖燃烧室预留合适的压缩余隙，余隙过小会导致活塞碰撞气门，余隙过大会降低压缩比，影响燃烧效率。实际运转过程中，可燃混合气在燃烧室内燃烧膨胀，推动活塞做上下往复直线运动，通过连杆将力传递给曲轴，将往复运动转换为曲轴的旋转运动，对外输出动力，整套机构的加工精度直接决定了发动机的运转平顺性、燃油经济性与使用寿命，活塞与缸壁的配合间隙、连杆轴颈的圆柱度、曲轴的动平衡精度都是生产过程中需要严格管控的关键尺寸参数。
