通风散热型车用盘式制动盘结构设计

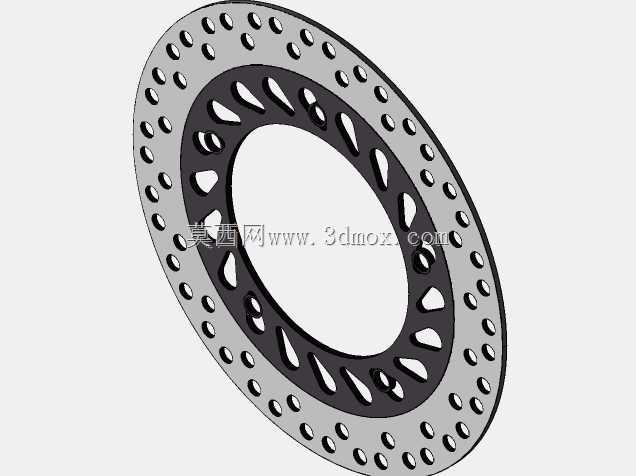

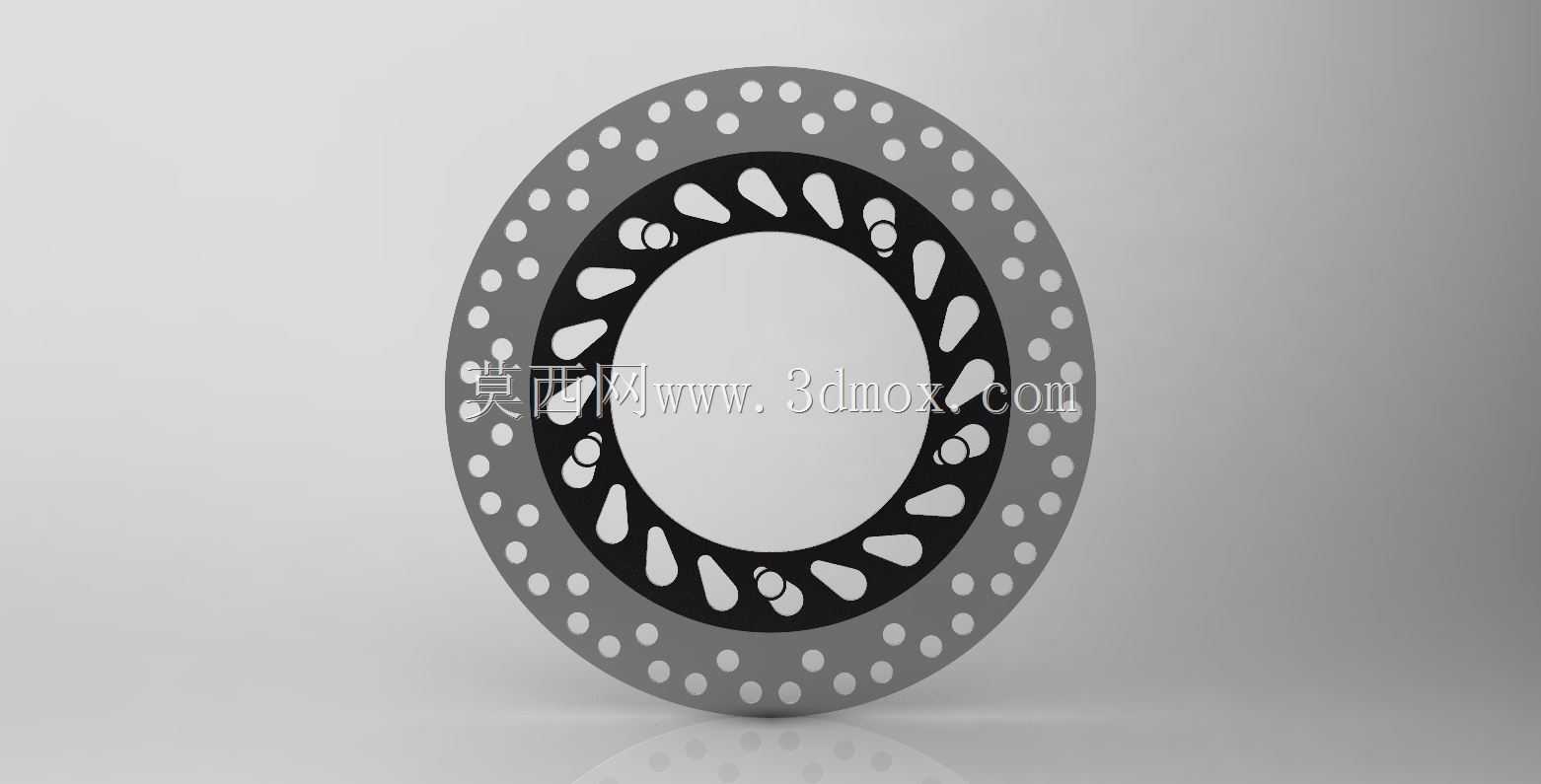

　　在商用车、乘用车辆的底盘制动系统设计中，盘式制动器的核心制动元件——制动盘的结构合理性，直接决定了连续制动工况下的制动稳定性与热衰退抗性。不同于早期鼓式制动元件的封闭腔体结构，这款盘式制动盘采用外露式环形摩擦工作面设计，卡钳制动片从两侧径向夹持摩擦面，制动过程中产生的磨屑可以直接随转动离心力甩出，不会像鼓式结构那样在腔体内部堆积导致摩擦系数波动。从结构布局来看，该制动盘采用双层通风式结构设计，内外两层摩擦环之间布置了流线型的散热筋条，筋条沿周向呈辐射状排布，同时在内外摩擦环的非工作面区域，均匀布置了多组圆形通孔，一方面可以在制动过程中引导空气穿过摩擦面形成对流，带走摩擦产生的大量热量，另一方面也可以在雨天行驶时快速排开摩擦面的水膜，

　　缩短湿滑路面的制动响应距离。在实际装车匹配时，这类制动盘通常通过中心安装孔与轮毂轴承单元配合，安装端面的平面度公差需要控制在0.02mm以内，避免制动过程中出现踏板抖动的问题；中心定位孔与轮毂轴头的配合公差一般选取H7/k6的过渡配合，保证转动过程中的同轴度，减少偏磨现象的发生。摩擦环的外径尺寸需要匹配对应车型的轮辋内径，通常要预留至少15mm的间隙，避免轮辋转动过程中与制动盘外缘发生剐蹭，同时也要匹配卡钳的活塞行程，保证制动片磨损到极限位置时，活塞不会脱出卡钳缸体。从设计思路上看，这款制动盘的散热筋采用了变截面流线型设计，相比传统直筋结构，在相同转动速度下可以提升约20%的通风量，连续下坡制动工况下，

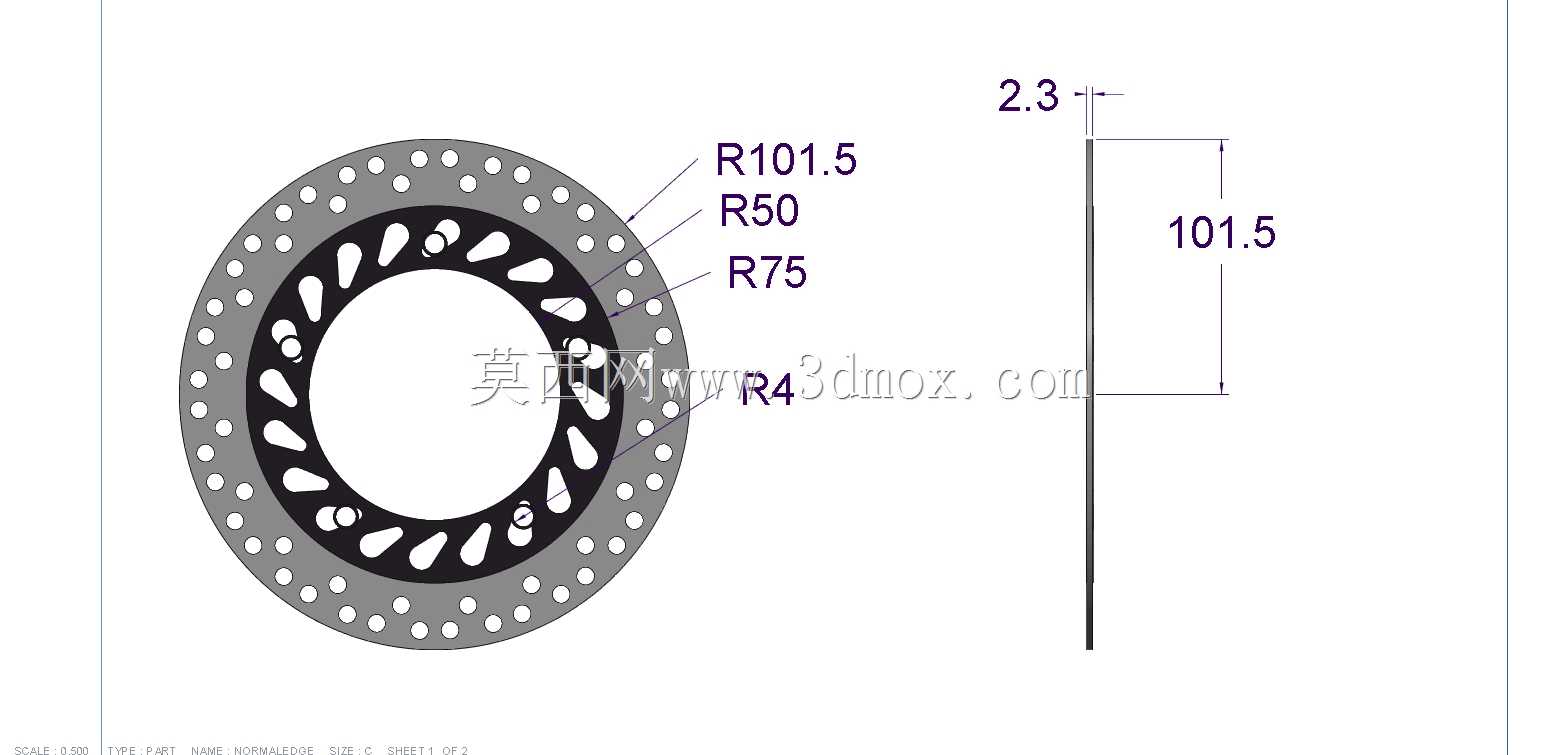

　　制动盘的最高温度可以降低40-60℃，有效避免热变形导致的制动踏板行程变长、制动力衰减的问题。摩擦面上的通孔采用了阶梯孔设计，孔口处做了倒角处理，避免制动片在反复贴合过程中出现孔口啃片的问题，延长制动片的使用寿命。在实际使用场景中，这类通风盘结构不仅应用在普通家用乘用车的前轮制动系统，在轻型商用车、运动型多用途车辆上也有广泛应用，相比实心制动盘，它的热容量更大，连续制动的稳定性更强，能够满足山区道路、高速行驶等需要频繁制动的工况需求。建模过程中需要重点关注几个关键尺寸的校验：首先是摩擦环的厚度，通常乘用车通风盘的厚度在22-30mm之间，磨损极限厚度一般比初始厚度小3-4mm，设计时需要在盘体上标注磨损极限标识，

　　方便维保过程中检查更换；其次是安装孔的位置度，通常采用位置度公差0.1mm相对于中心基准，保证安装后各螺栓受力均匀，不会出现制动盘转动时的端面跳动；另外散热筋的排布需要做动平衡校验，通常在制动盘的外缘设置去重槽，将动平衡剩余不平衡量控制在5g·cm以内，避免高速行驶时出现方向盘抖动的问题。在结构强度校核方面，需要模拟紧急制动工况下的热应力分布，摩擦面局部瞬时温度可以达到600℃以上，这时候材料的热膨胀量需要控制在合理范围内，避免散热筋与摩擦环连接位置出现应力集中导致的开裂问题，因此在筋条与摩擦环的连接位置都做了R2-R3的圆角过渡，减少应力集中系数。同时，摩擦面的表面粗糙度需要控制在Ra1.6-Ra3.2之间，既保证与制动片的贴合面积，又不会因为表面过于光滑导致初期制动磨合时间过长。
