盘形凸轮直动从动件传动结构

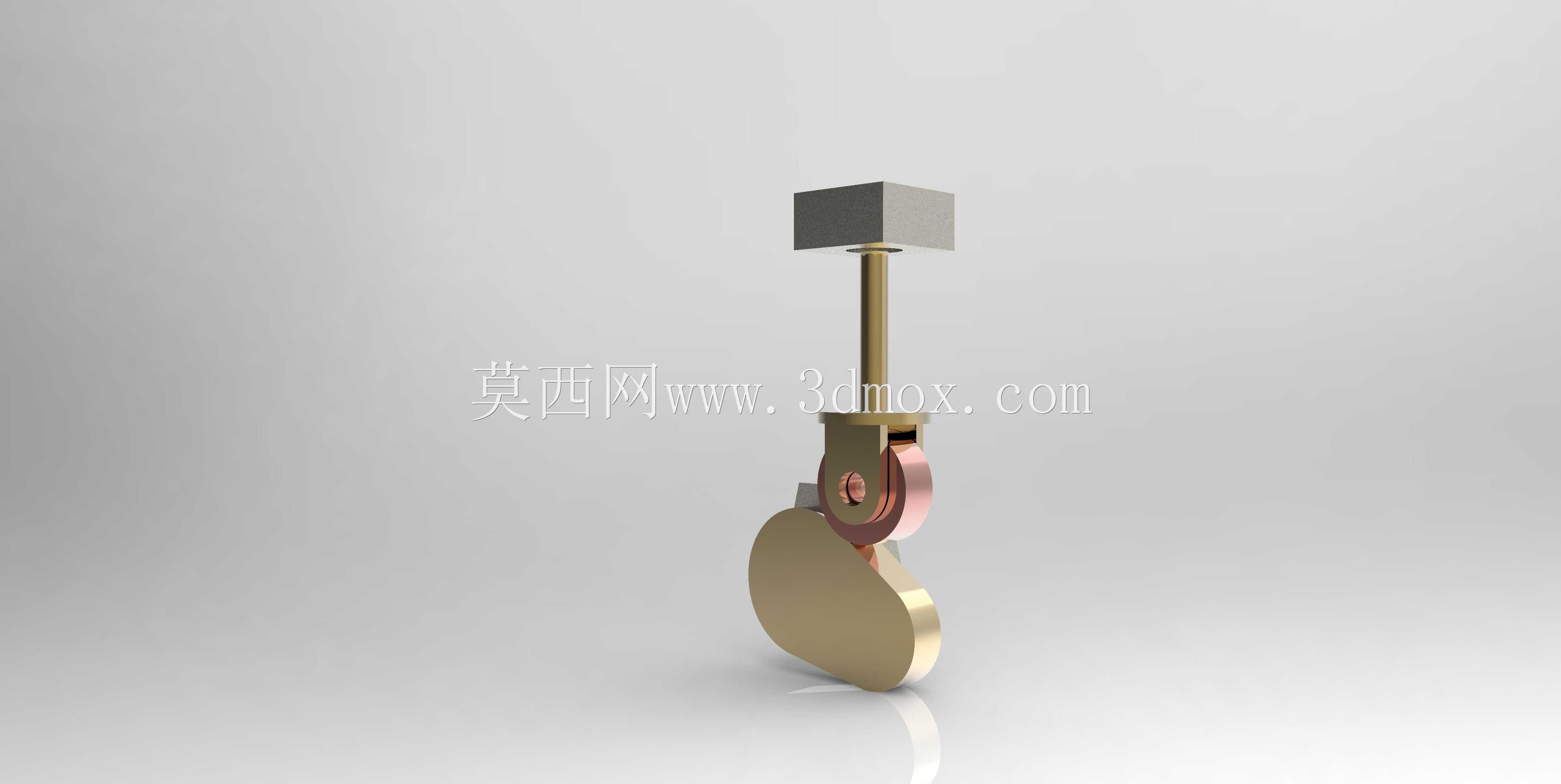

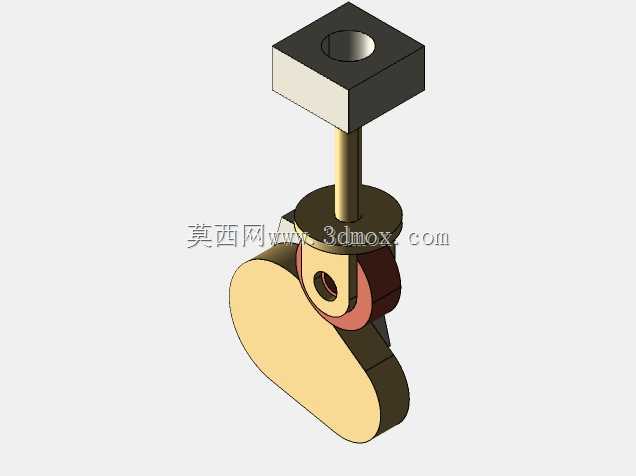

　　这套盘形凸轮搭配直动从动件的传动结构，在轻工包装、纺织机械、自动化送料工位里的出镜率极高，核心作用是把凸轮轴输入的连续回转运动，直接转化为从动件端部沿垂直方向的往复直线动作，不需要额外添加连杆、齿轮组做运动转换，结构紧凑度比曲柄滑块机构高近三成，很适合安装空间局促、需要固定往复行程规律的工位。做结构设计的时候，首先要匹配工位的动作时序要求，先确定凸轮的基圆半径——基圆选得太小，会让从动件推程阶段的压力角超过许用值，运行时出现卡顿、磨损加剧的问题；基圆选得过大，整个机构的径向安装尺寸会直接超标，没法塞进设备预留的安装腔里。这套结构里的从动件采用平底直动设计，相比尖顶从动件，接触应力能降低60%以上，和凸轮轮廓的接触是面接触，

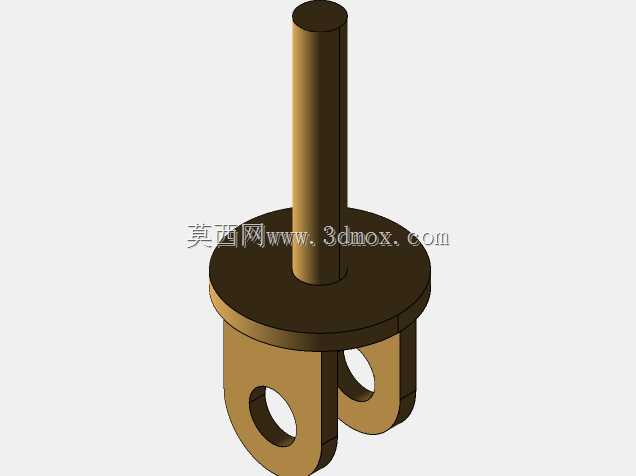

　　耐磨性能更好，适合中低速连续运行的工况，从动件和上部执行块的连接采用圆柱导向杆配合，导向段的长度要大于从动件最大行程的1.2倍，避免往复运动时出现卡滞、偏磨的问题。凸轮和下部转轴的连接采用平键周向固定，轴向靠轴肩和锁紧铜套定位，安装时要保证凸轮的回转中心和从动件的运动轴线垂直相交，偏心量不能超过0.02mm，否则会导致从动件行程出现偏差，动作时序和设计值错位。从安装边界来看，整个结构的径向最大尺寸由凸轮的最大回转半径决定，轴向尺寸主要由凸轮厚度、导向杆支撑段长度、上部执行块的安装高度组成，设计安装座的时候，要在凸轮轮廓的最大外圆外侧预留至少5mm的安全间隙，避免运行时和周边的管线、机架结构发生刮碰。实际应用里，

　　这类凸轮结构常用来完成工位的顶料、压合、间歇抬升动作，比如包装机里的纸盒抬升工位、印刷设备里的纸张递纸机构，都能看到同原理的结构，相比气缸驱动的往复动作，凸轮传动的动作时序完全和主轴转速绑定，同步精度更高，不需要额外配置电磁阀、气源管路，在高速连续运行的设备里稳定性更好，不会出现气压波动导致的动作不到位问题。设计凸轮轮廓曲线的时候，要根据工位的动作需求选择对应的运动规律，推程段如果需要从动件运动平稳无冲击，就选用余弦加速度或者正弦加速度曲线，避免高速运行时产生刚性冲击损坏从动件端部的执行件；回程段可以适当缩短动作时间，提升工位的运行效率，但也要注意回程压力角不能超过许用值，防止从动件出现自锁问题。

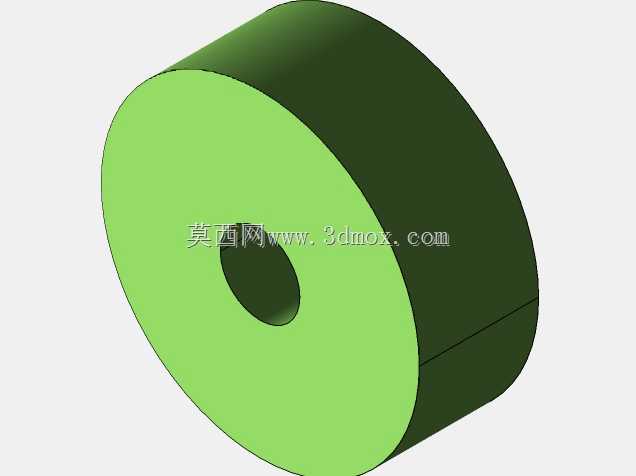

　　从动件的导向部分一般会加装铜套或者直线轴承做滑动支撑，减少往复运动的摩擦阻力，支撑座的安装面要和凸轮安装轴的轴线保持平行，平行度公差要控制在0.03mm/100mm以内，否则会导致导向杆单侧受力，加速磨损。这套结构里的凸轮和从动件接触位置还加装了铜质衬套，衬套和从动件本体采用过盈配合，磨损后可以直接更换衬套，不需要更换整个从动件，后期维护成本更低。在设备选型匹配的时候，要先核算从动件端部的负载大小，根据负载确定凸轮和从动件的接触强度，凸轮材质一般选用40Cr调质处理，表面淬火硬度达到HRC45-50，保证足够的耐磨性能；从动件的导向杆选用45号钢调质处理，表面粗糙度控制在Ra1.6以下，降低滑动摩擦的阻力。安装时要注意凸轮的轴向定位可靠，避免运行过程中凸轮轴向窜动，导致从动件的接触位置偏移，出现动作失效的问题。另外，这类凸轮机构的润滑也很关键，中低速运行时可以采用脂润滑，在凸轮和从动件的接触面定期涂抹润滑脂，减少接触磨损；如果是高速运行的工况，要设计专门的油槽或者喷油润滑结构，避免接触面温度过高出现胶合失效。
