星型布局五缸往复式内燃动力装置

　　这类径向布局的多缸内燃动力结构，最早在航空活塞动力领域得到规模化应用，核心优势是曲轴轴向尺寸紧凑，相比同排量直列或V型动力单元，能大幅缩短动力舱的轴向占用空间，适配对径向空间包容度更高、轴向安装尺寸受限的搭载场景。早年轻型通航飞机、小型旋翼载具普遍采用这类结构，就是看中其单位轴向长度的功率密度优势，同时多缸围绕中心曲轴均匀辐射布置，曲轴运转时的往复惯性力能在径向平面内实现自平衡，不需要额外加装大体积的平衡轴结构，既降低了整机自重，也减少了高速运转时的附加振动传递。

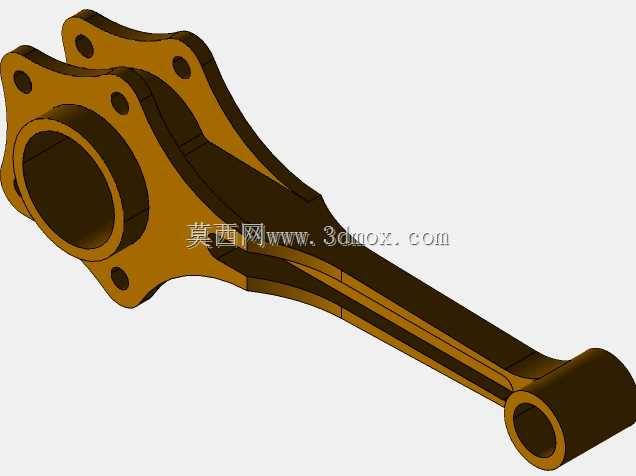

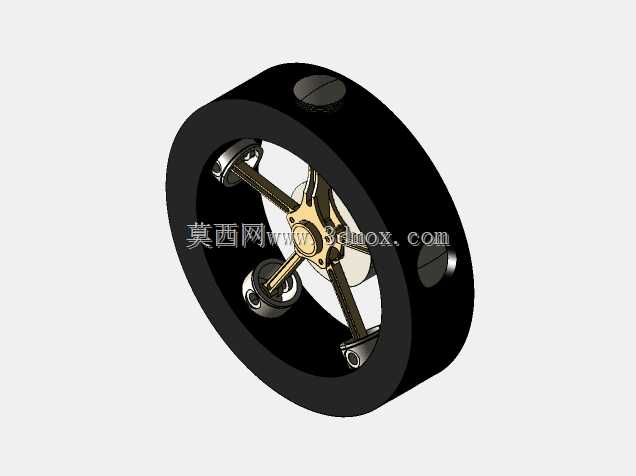

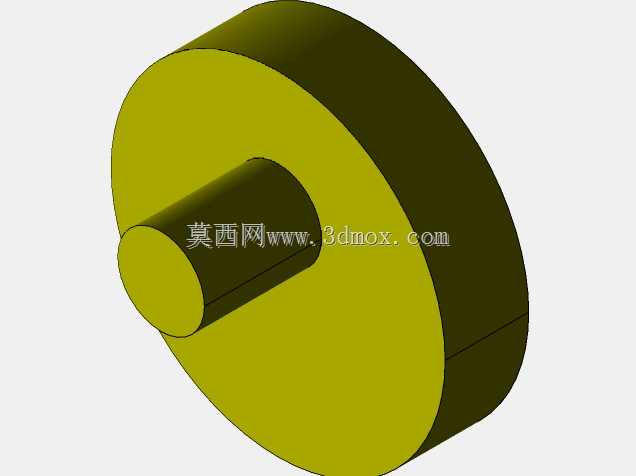

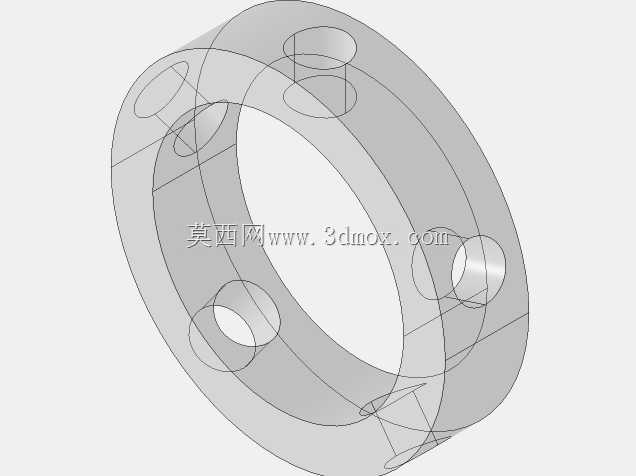

　　从实际功能逻辑来看，五个气缸沿曲轴中心呈72度夹角均匀分布，所有连杆共同铰接在中心曲轴的曲柄销上，做功行程沿圆周方向依次错开，曲轴每旋转两周即可完成五次做功循环，相比同缸径的单缸、双缸动力，动力输出的平顺性有本质提升，扭矩输出的波动幅度被大幅压低，不需要搭配大转动惯量的飞轮就能稳定驱动负载，这一特性也让这类结构被移植到小型固定动力站、轻型特种作业载具、早期摩托竞速改装等场景中，在小排量前提下实现更跟脚的动力响应。

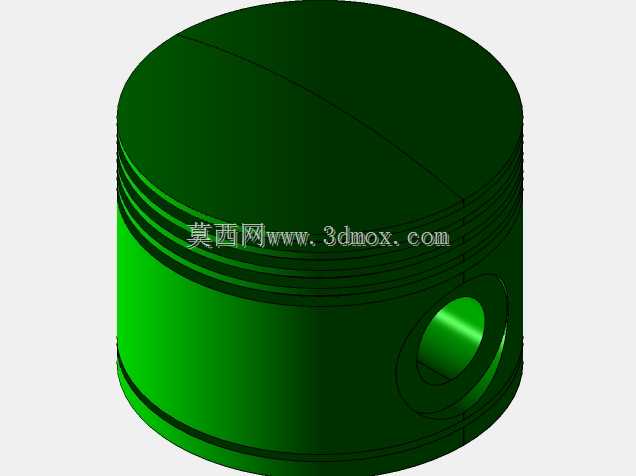

　　做这类结构的三维设计时，首先要锁定的是中心曲轴的回转边界，所有气缸的中心轴线必须严格交汇于曲柄销的回转中心点，任意两个相邻气缸的夹角公差需要控制在0.1度以内，否则会出现连杆运动干涉、活塞偏磨缸壁的问题。设计过程中要先完成曲柄连杆机构的运动仿真，确认活塞在上止点、下止点位置时，连杆与气缸内壁、相邻连杆之间的最小安全间隙不小于2mm，避免热态膨胀后出现运动卡滞。气缸体的安装法兰面要统一以曲轴中心为基准做径向定位，每个气缸的冷却散热鳍片走向要顺着径向辐射方向排布，兼顾风冷场景下的气流流通效率，不会因为相邻气缸的遮挡导致局部散热不均。

　　安装边界层面，这类动力装置的核心安装基准是中心曲轴的输出轴端，主安装支座通常布置在曲轴箱的后侧端面，围绕输出轴呈圆周分布三个以上的安装点位，安装面的平面度公差需要控制在0.05mm以内，避免装配时造成曲轴箱变形，影响曲轴的回转同轴度。整机的径向最大轮廓尺寸由气缸外端的散热结构边界决定，设计搭载舱室时需要在气缸外侧预留不小于15mm的通风间隙，保证冷却气流能顺利带走缸体工作时产生的热量；轴向尺寸则主要由曲轴前端的动力输出连接结构、后端的附件驱动轮系决定，通常同排量下的轴向尺寸仅为直列五缸动力的三分之一左右，非常适合布置在空间紧凑的径向包容式舱室内。

　　从结构特性来看，这种五缸径向结构的进排气管路布置也有天然优势，进气总管可以布置在曲轴箱的中心位置，通过径向分支管路直接连通每个气缸的进气道，管路长度一致性好，各缸的进气均匀度更容易控制，不需要做复杂的进气谐振腔设计就能保证各缸空燃比一致。润滑系统则多采用干式油底壳设计，因为气缸呈辐射状分布，部分气缸在工作时会处于倒置、侧置状态，传统湿式油底壳的机油无法靠重力顺利回流到集滤器位置，干式油底壳通过独立的回油泵将各缸回油抽回外置机油壶，能保证任意姿态下的润滑可靠性，这也是这类动力能适配大姿态变化载具的核心原因之一。

　　在实际选型适配时，需要注意这类动力的输出特性偏向中高转速区间，因为曲柄销长度有限，连杆的摆动角度比传统直列机更大，过高的活塞平均速度会加剧连杆衬套的磨损，因此设计时通常会将缸径行程比控制在1.2以上，采用短行程设计来降低活塞运动线速度，将额定转速区间控制在适合的工作范围，兼顾动力输出强度与结构使用寿命。同时，因为所有气缸共用一个曲柄销，曲柄销的表面硬化处理、润滑油路设计是整个结构的可靠性核心，需要在曲轴内部打通独立的润滑油道，将压力机油直接输送到曲柄销与连杆大头的配合面，保证高负荷运转时的润滑膜厚度，避免出现烧瓦抱轴的故障。
