改进型双轮结构自行车整车结构设计

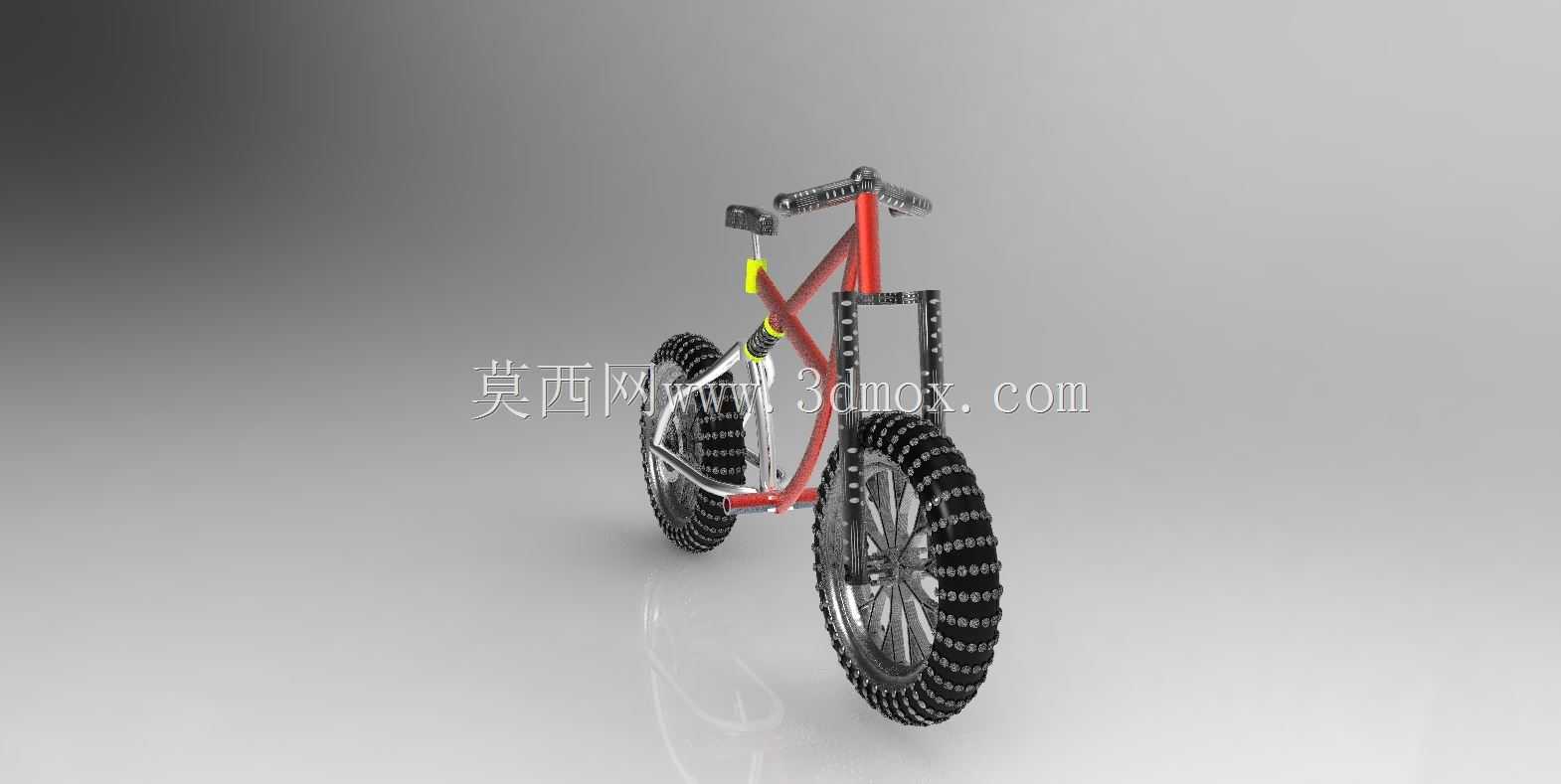

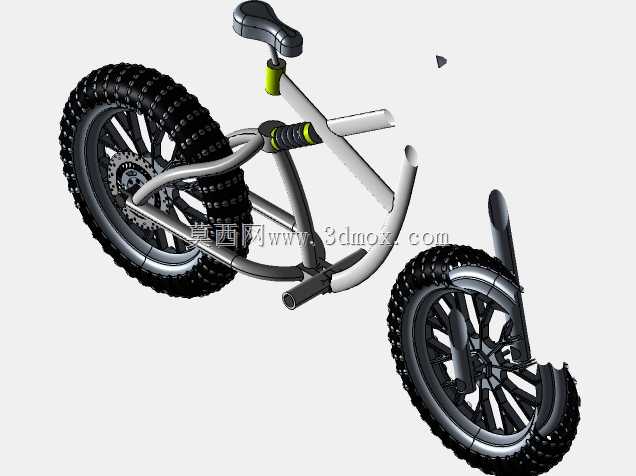

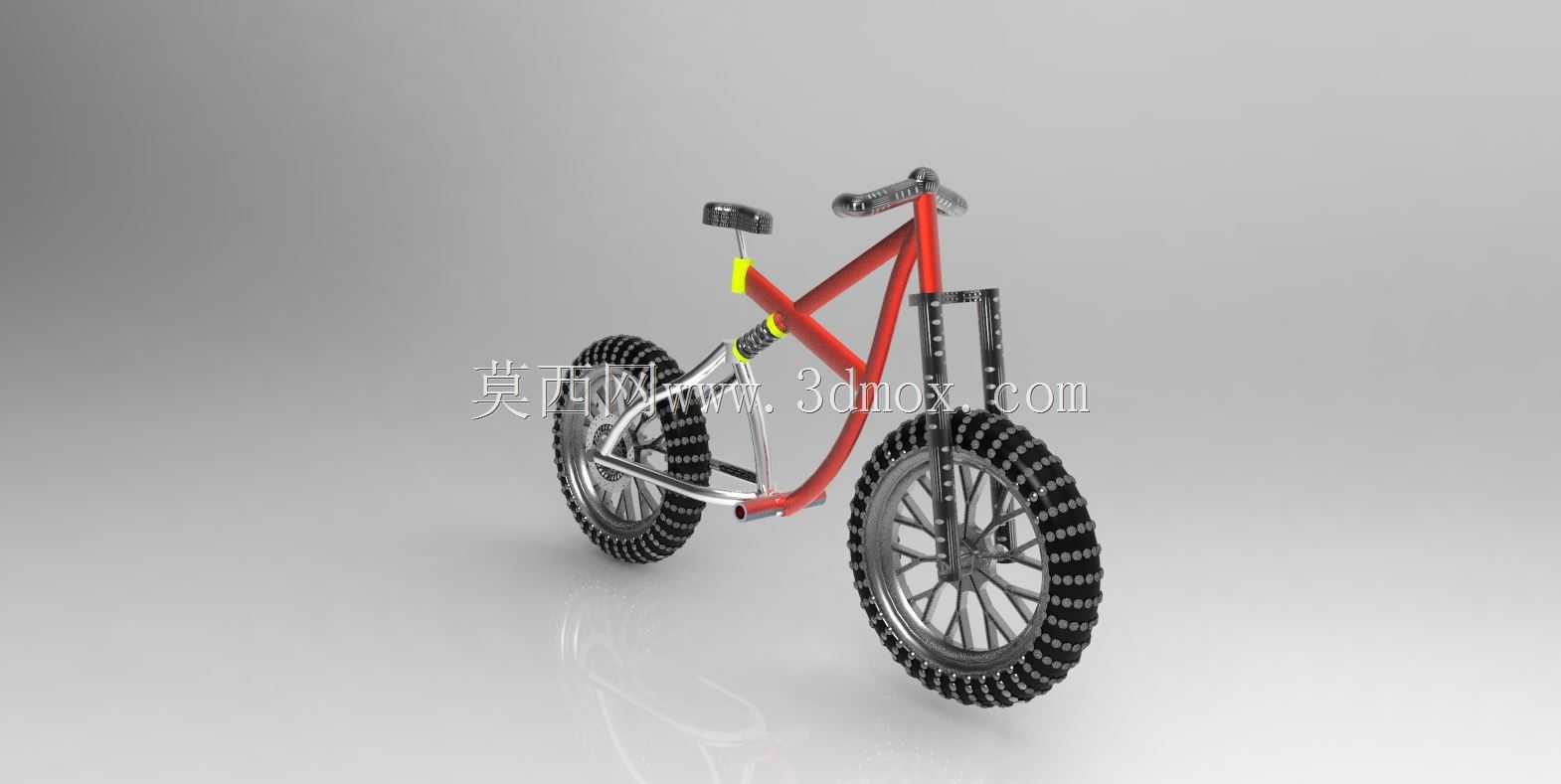

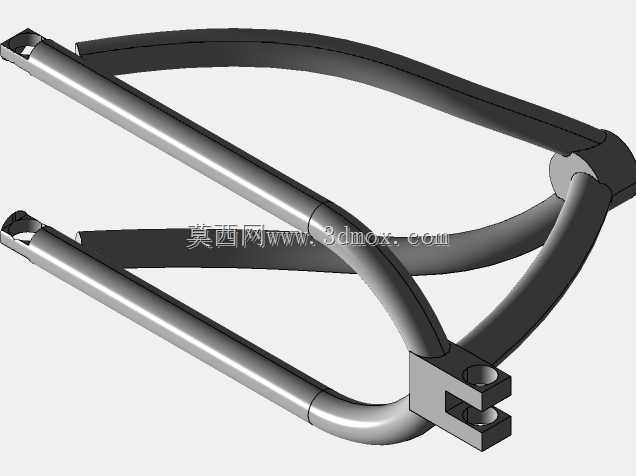

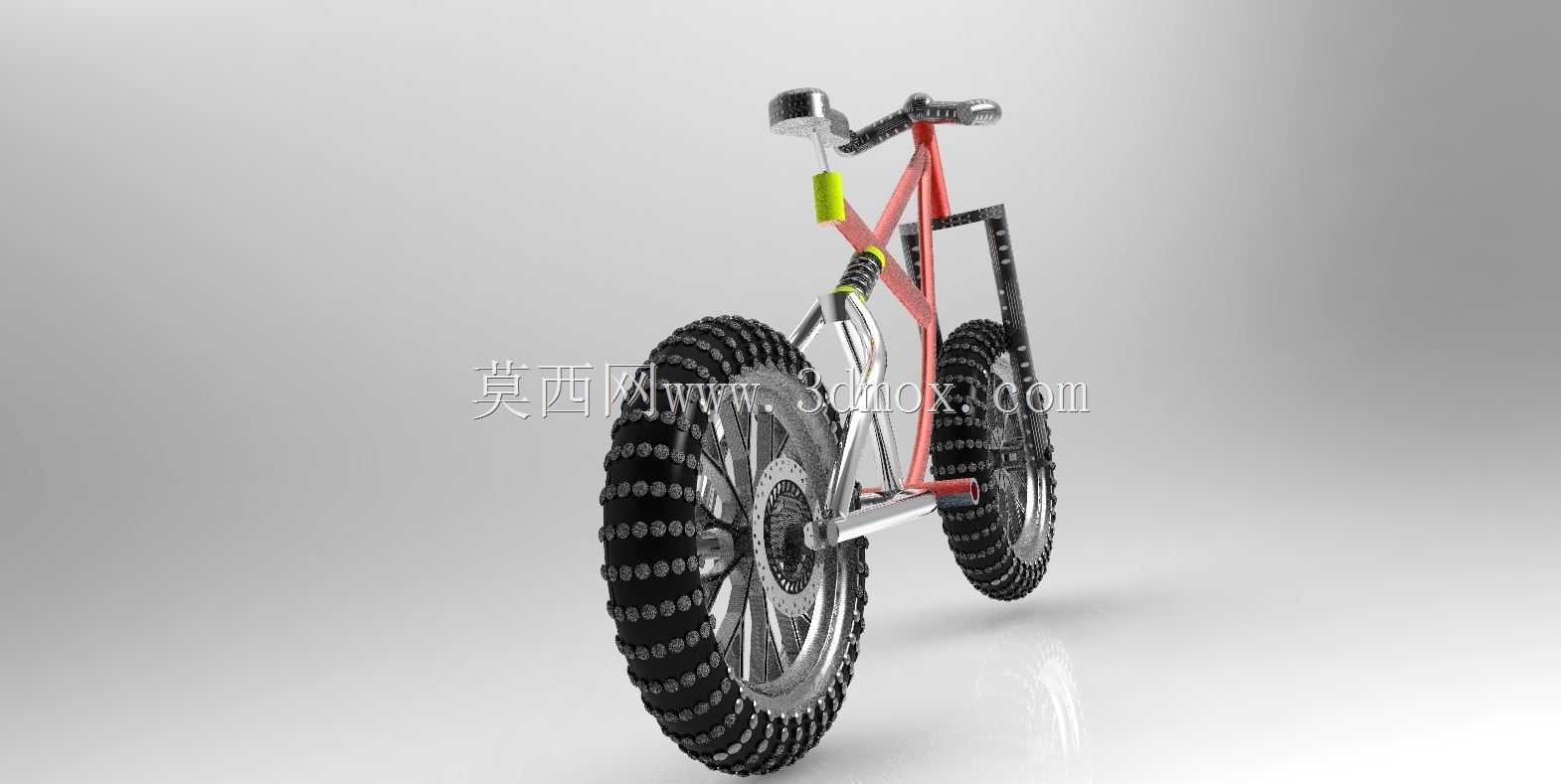

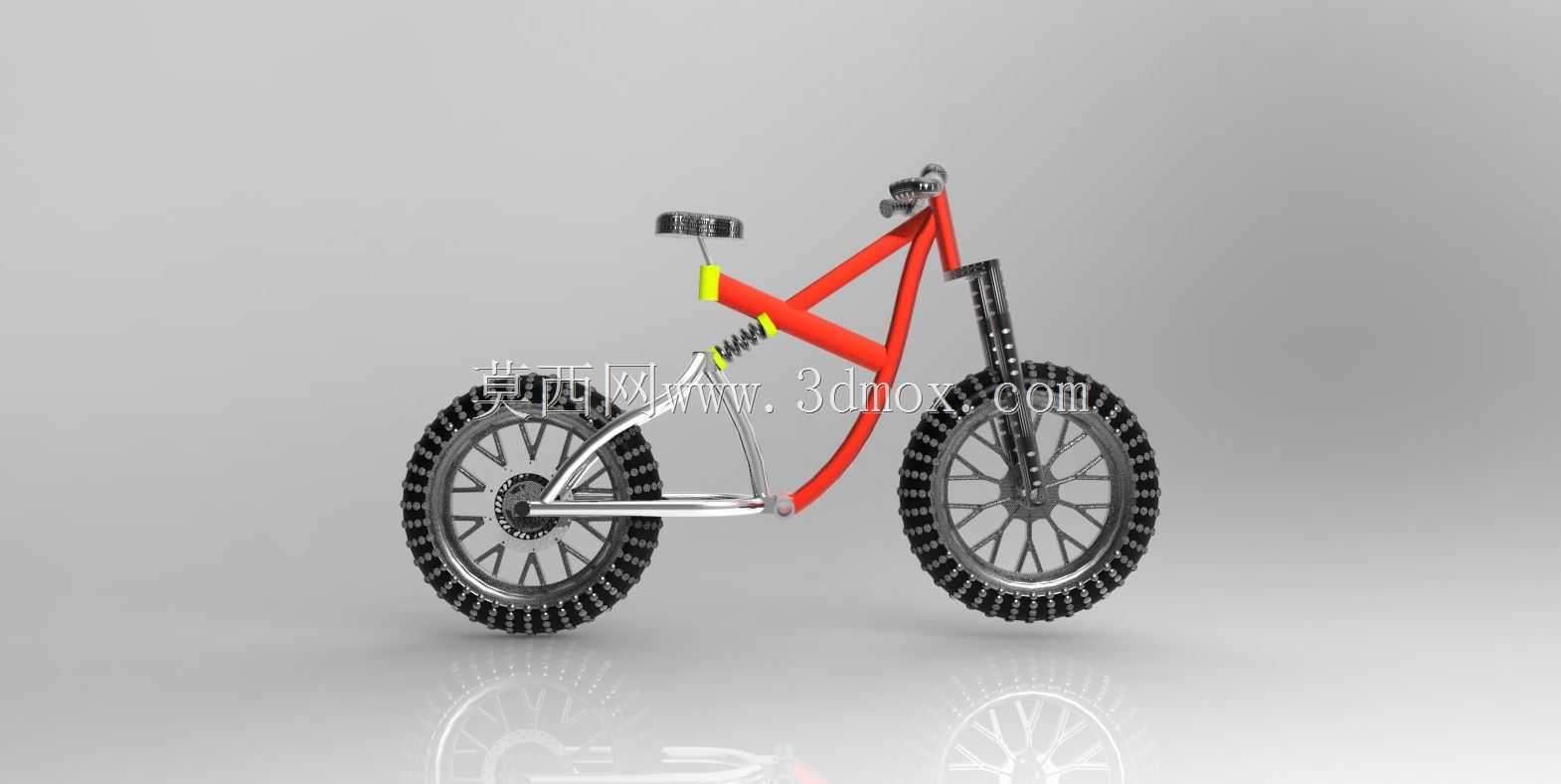

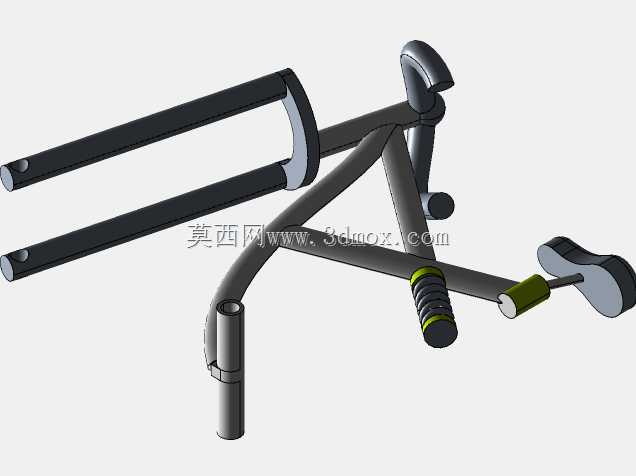

　　这款双轮结构代步载具的设计，核心围绕非铺装路面通行场景的通过性优化展开，区别于常规城市通勤自行车的轮组结构，其轮组采用了加宽胎面的深齿越野轮胎，胎齿排布采用交错式非对称布局，单颗胎齿高度达到常规通勤胎的2.3倍，能够在松散沙土、泥泞路面、碎石坡道等场景下获得足够的接地抓地力，避免轮组打滑空转。车架部分采用了分段式桁架结构，上管与下管之间设置了交叉加强筋，在保证车架整体抗扭刚度的前提下，将车架中段的重量降低了18%左右，后平叉与立管的连接位置采用了一体化铸接节点，避免了传统焊接节点存在的应力集中问题，能够承受越野场景下频繁的冲击载荷。

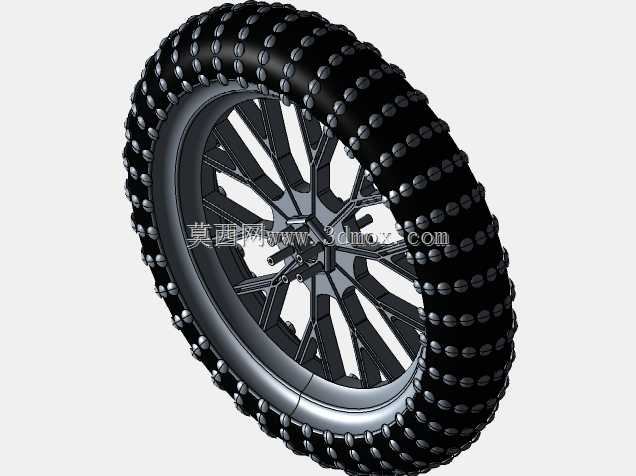

　　轮组的改进设计是这款结构的核心亮点，常规自行车轮组的辐条采用径向直拉布局，而这款轮组的辐条采用了交叉编法与不等长辐条搭配的结构，靠近花鼓位置的辐条采用更大的倾斜角度，能够将轮组受到的径向冲击快速分散到整个轮圈上，轮圈截面采用了深槽式双层结构，外层为硬质铝合金材质提供结构支撑，内层设置了缓冲衬层，能够吸收轮胎传递的高频振动，降低轮圈在冲击下发生形变的概率。车把与立管的连接位置设置了可调节角度的锁紧结构，使用者可以根据自身的骑行姿态调整车把的前倾角度，调节范围覆盖15度到35度，适配不同身高使用者的操控需求。

　　从安装边界来看，这款整车的轮距控制在1100mm范围内，整车高度在车座调整到最低位置时为820mm，能够适配常规家用电梯、楼道的通行尺寸，不需要额外拆卸部件即可完成室内转运。脚踏位置相对于中轴的下沉量设置为60mm，在骑行过程中能够降低使用者的重心高度，在颠簸路面骑行时能够获得更好的车身稳定性，避免重心过高导致的侧翻风险。传动部分采用了单速固定齿比结构，省去了多速变速系统的复杂拨链结构，降低了野外场景下的故障概率，传动比设置为2.4:1，兼顾了平路巡航的踩踏效率与坡道骑行的扭矩输出，在10度左右的碎石坡道上，使用者不需要下车推行即可完成爬坡。

　　车座部分采用了窄长型的运动坐垫，坐垫底部设置了双弹簧减震结构，弹簧刚度经过匹配调校，能够过滤轮组传递上来的大幅度振动，同时不会因为弹簧过软导致骑行过程中出现过多的泄力情况。前后轮的安装轴采用了快拆式结构，轴端的锁紧手柄采用了防滑纹理设计，不需要额外工具即可完成轮组的拆卸与安装，方便在户外场景下更换轮胎或者维修轮组。车架的走线采用了内埋式设计，刹车线管从车架上管的内部穿过，避免了线管外露在越野过程中被树枝、石块剐蹭导致的损坏，同时也让整车的外观更加简洁流畅。

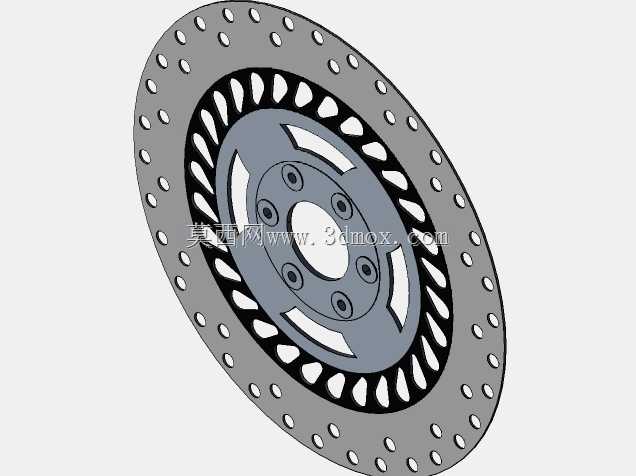

　　刹车系统采用了碟刹结构，刹车盘直径设置为180mm，夹器采用了双活塞对向推动结构，能够在雨天、泥泞等恶劣工况下提供稳定的制动力，不会像圈刹结构那样因为轮圈沾附泥水导致刹车力衰减。轮胎的胎压适配范围较宽，在铺装路面骑行时可以将胎压打到40psi，获得更低的滚动阻力，在非铺装路面越野时可以将胎压降到20psi，增大轮胎与地面的接触面积，进一步提升抓地力。车架的后下叉长度设置为420mm，较短的后下叉能够让整车的操控更加灵活，在狭窄的林间小道骑行时可以快速完成转向动作，避开路面的障碍物。立管的角度设置为73度，这个角度能够让使用者的踩踏发力更加直接，在长时间骑行过程中降低腰部的疲劳感，同时也能保证前轮在爬坡时拥有足够的下压力，避免前轮抬起导致的操控失控。
