带外置阻尼调节结构的车辆减震悬架

　　这套减震悬架结构主要适配两轮代步车辆、轻型越野摩托以及小型电动通勤载具的前/后悬挂安装位，核心作用是在车辆经过颠簸路面时，抵消路面传递到车架的竖向冲击，同时抑制弹簧吸震后往复回弹的余震，提升行驶过程中车轮的贴地性能，避免车轮弹跳导致的抓地力流失，也能降低车架连接部位的长期交变应力，延长整车结构件的疲劳寿命。

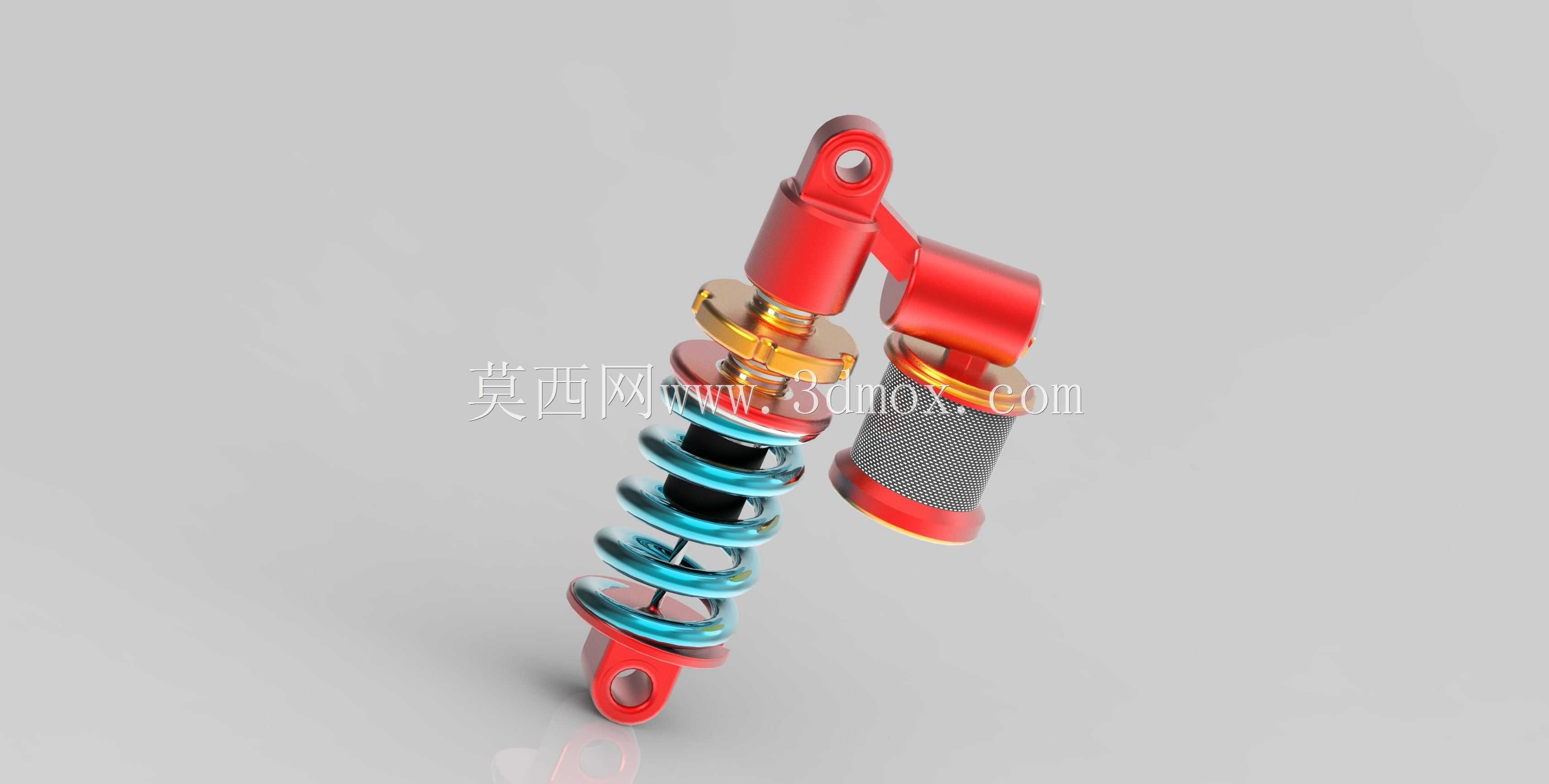

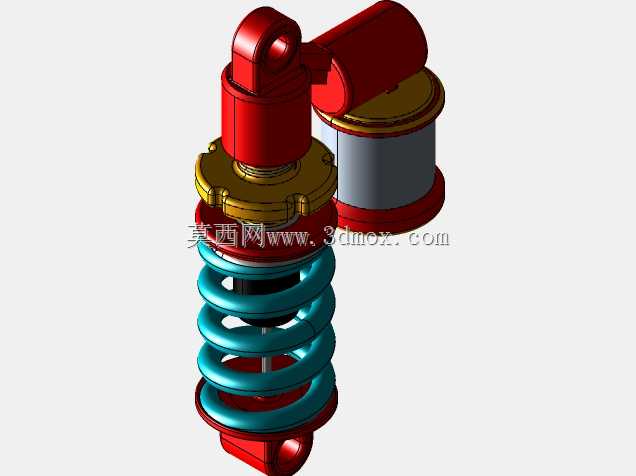

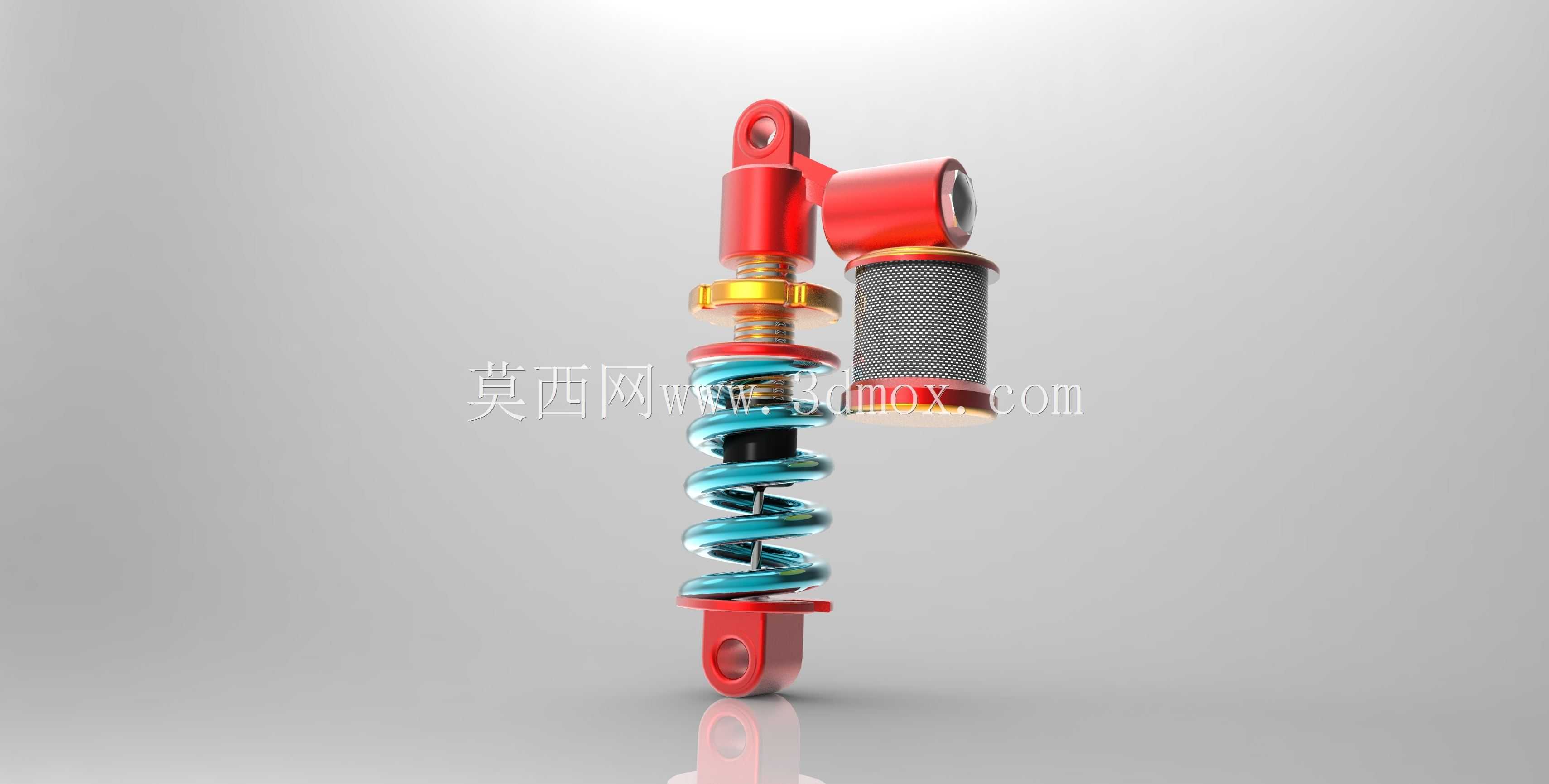

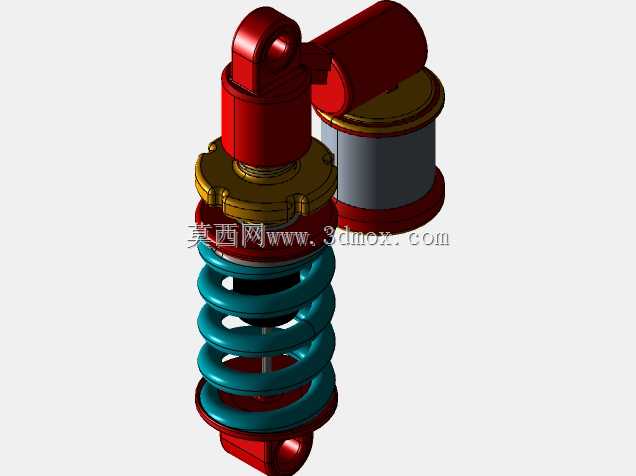

　　从结构设计逻辑来看，这套悬架采用了螺旋弹簧与阻尼缸同轴布置的基础架构，同时额外外置了独立的阻尼调节储油腔，和传统一体式减震相比，外置腔可以容纳更多阻尼油，在长时间连续颠簸工况下，能减少阻尼油因为温升导致的粘度衰减，避免阻尼力下降带来的减震“变软”问题，更适合复杂非铺装路面的行驶需求。螺旋弹簧采用了变节距设计，上端圈距更小、刚度更高，下端圈距更大、刚度更低，在应对小幅路面颠簸时，下端软弹簧区段可以快速压缩过滤细碎震动，遇到较大冲击载荷时，上端硬弹簧区段介入提供足够支撑力，避免悬架触底，这种变刚度设计不需要额外增加多级弹簧结构，就能兼顾日常通勤的舒适性和复杂路况的支撑性。

　　安装边界方面，上下两端都采用了吊耳式铰接结构，上端吊耳孔用于连接车架或摇臂安装座，下端吊耳孔连接车轮侧的摇臂或转向节，两个安装孔的中心距在设计时预留了足够的压缩行程余量，安装孔内径匹配常规两轮车辆的标准连接螺栓尺寸，不需要额外改装安装位就能直接适配多数同级别车型的悬挂点位。外置阻尼腔通过侧向支架固定在阻尼缸筒上部，侧向突出的尺寸经过校核，不会在悬架全行程压缩、回弹过程中与车架、轮胎或者挡泥板部件发生运动干涉，阻尼调节旋钮布置在储油腔顶端，用户不需要拆解悬架结构，就能直接手动调整阻尼力大小，适配不同载重、不同路况的使用需求。

　　实际建模过程中，需要重点关注几个配合部位的公差设计：首先是阻尼缸筒与活塞的配合间隙，既要保证活塞往复运动顺畅无卡滞，又要控制间隙避免阻尼油泄漏，建模时需要预留密封件的安装槽位，密封槽的深度、宽度要匹配标准O型圈的尺寸规格；其次是螺旋弹簧的上下端圈并圈磨平结构，要保证弹簧安装后端面与安装座完全贴合，避免弹簧受压时出现偏磨、侧向滑移的问题；另外外置储油腔与主阻尼缸之间的油道连通结构，要保证油路顺畅，拐角处做圆弧过渡减少阻尼油流动的阻力，避免阻尼响应滞后。

　　从应用场景拓展来看，这套悬架的核心结构经过参数调整后，也可以适配小型电动四轮代步车、山地自行车的后悬挂结构，只需要对应调整弹簧刚度、阻尼阀的通径以及安装吊耳的间距，就能匹配不同载荷等级的使用需求。建模时所有运动部件都做了运动干涉仿真验证，在悬架全行程压缩、回弹的极限位置，所有相邻部件之间都预留了足够的安全间隙，弹簧的并圈行程也做了限位设计，不会出现弹簧压并后刚性冲击的问题。表面处理方面，弹簧表面做了喷塑防锈处理，阻尼缸筒采用硬质阳极氧化工艺，既提升了耐磨性能，也能避免长期使用出现锈蚀漏油的问题，外置储油腔的外壳采用了网格纹理设计，既可以增加散热面积帮助阻尼油降温，也能提升部件的外观辨识度。
