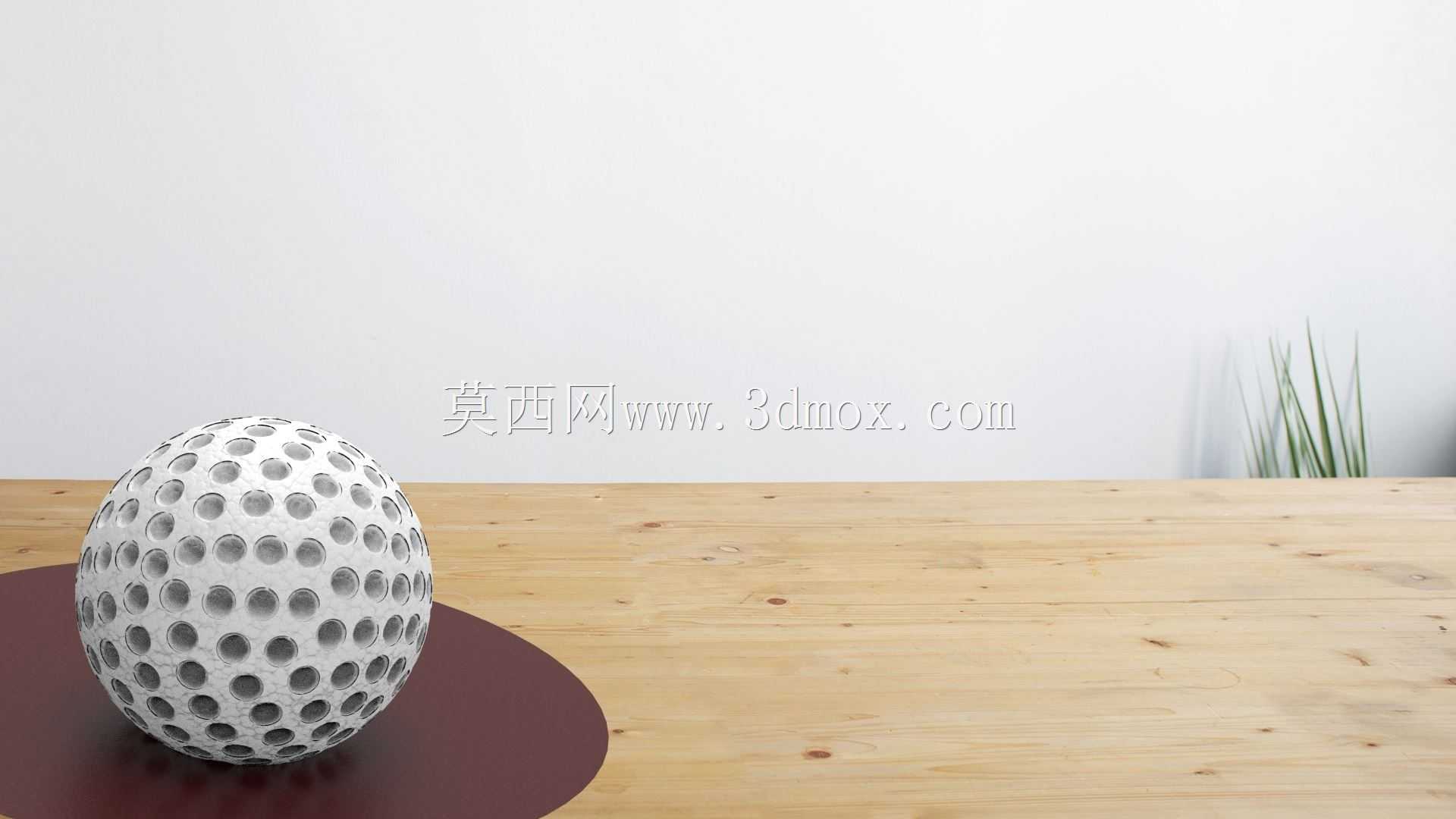

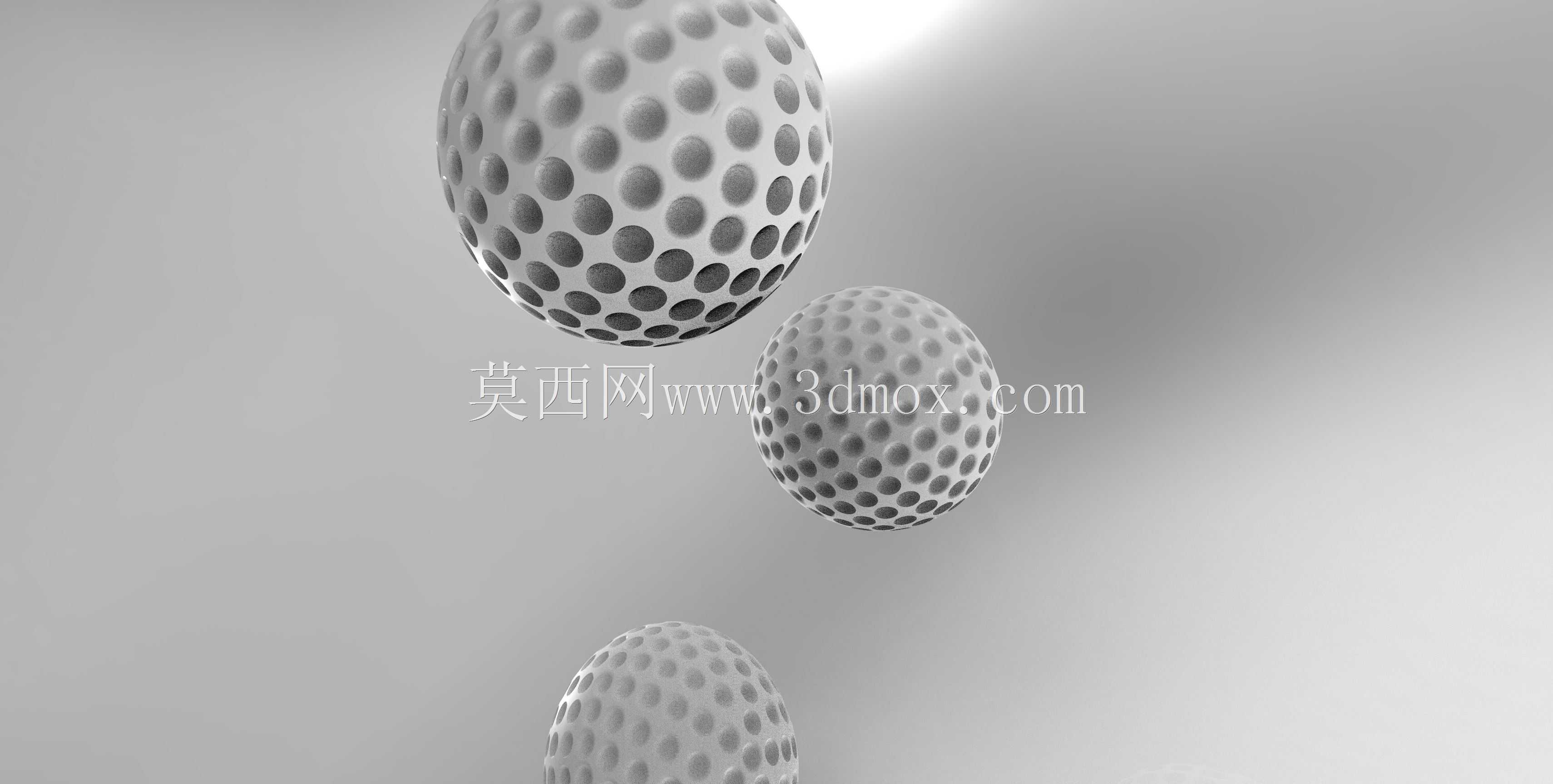

带凹坑纹理的高尔夫练习用球体结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:501487
  • 带凹坑纹理的高尔夫练习用球体结构设计
  • 带凹坑纹理的高尔夫练习用球体结构设计
  • 带凹坑纹理的高尔夫练习用球体结构设计
  • 带凹坑纹理的高尔夫练习用球体结构设计

  日常接触的高尔夫运动用球,其表面密布的凹坑结构并非随意设计,而是经过多轮空气动力学验证的工程化结构,这类球体的三维建模过程,需要兼顾运动性能要求与结构合理性,不能仅做外观曲面的堆砌。从实际应用场景来看,这类球体主要用于高尔夫运动的练习、赛事使用,同时也可作为体育用品展示、运动场景仿真的基础零件,在室内模拟高尔夫设备的碰撞检测算法验证、高尔夫球杆击打性能测试环节,高精度的球体模型也能为仿真计算提供可靠的几何依据。

  设计这类球面凹坑结构时,首先要确定球体的基准直径,常规正式用球的基准直径不小于42.67mm,建模时要以这个基准球面为基础,排布所有凹坑特征,凹坑的排布不能出现局部疏密不均的情况,否则会导致球体飞行过程中空气受力不对称,出现飞行轨迹偏移的问题。凹坑本身的深度、直径、边缘过渡圆角都有严格的设计逻辑,常规凹坑深度在0.25mm左右,单个凹坑的直径在3-5mm区间,凹坑与球面的衔接处要做平滑的圆角过渡,避免出现应力集中的尖角,一方面是实际注塑生产时能保证材料充模完整,不会出现缺胶、毛边的问题,另一方面也能保证球体在被击打时,表面受力能均匀传递到整个球体结构,不会因为局部结构突变出现破损。

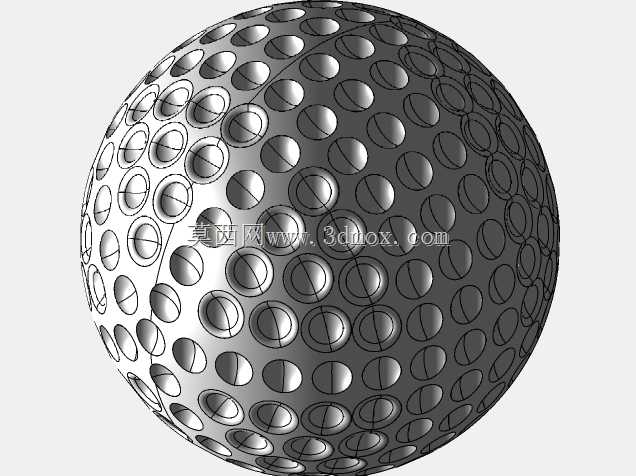

  建模过程中,凹坑的排布通常采用球面多边形分块的思路,先将基准球面划分为若干个对称的球面多边形区域,在单个区域内完成凹坑的阵列排布后,再通过球面镜像、圆周阵列的方式完成整个球面的特征布置,这样能保证整个球体的结构对称性,避免出现质量偏心的问题。要注意的是,凹坑之间的间隔距离要保持均匀,不能出现两个凹坑边缘重叠、或者间隔过大形成光滑平面区域的情况,光滑平面区域会增加球体飞行时的空气阻力,直接影响击球后的飞行距离与轨迹稳定性。

  从结构功能特性来看,表面的凹坑结构核心作用是优化球体飞行时的边界层气流状态,当球体被击打后高速飞行时,凹坑能让气流在球面附近形成湍流边界层,降低球体后方的低压尾流区域范围,从而大幅减小空气压差阻力,相比光滑球面,带合理凹坑结构的球体飞行距离能提升30%以上。同时均匀排布的凹坑结构也能让球体在飞行过程中获得更稳定的升力,配合击球时的旋转,能让飞行轨迹更可控,满足不同击球场景下的落点控制需求。

  在实际建模的细节处理上,要注意所有凹坑的拔模角度设置,因为这类球体大多采用硬质塑料或者橡胶注塑成型,凹坑作为内凹特征,需要设置合理的脱模斜度,避免生产时出现脱模卡滞、特征拉花的问题。球体内部如果是多层结构设计,还要考虑各层之间的配合边界,外层的凹坑特征不能穿透外层壳体,要保证外层壳体的最小壁厚均匀,避免出现局部壁厚过薄导致的击打破损问题。另外,球体的合模线位置要选择在凹坑排布的间隙处,尽量让合模线与凹坑的边缘平滑衔接,减少后续打磨抛光的工作量,同时避免合模线凸起影响球体的空气动力学性能。

  这类球体模型在做装配验证时,不需要额外的安装结构,本身作为独立的运动零件,只需要保证自身的几何精度与质量对称性即可,在做碰撞仿真时,球面的所有凹坑特征都要保留,不能做简化处理,否则会导致碰撞接触面积计算出现偏差,影响击打力传递、球体反弹角度的仿真结果准确性。对于体育用品设计从业者来说,这类球面凹坑结构的建模逻辑,也可以延伸到其他需要优化空气阻力的球形零件设计中,比如部分测速用的标准弹丸、户外球形传感器外壳等,都可以参考这类凹坑排布的设计思路,优化零件在空气中的运动稳定性。
