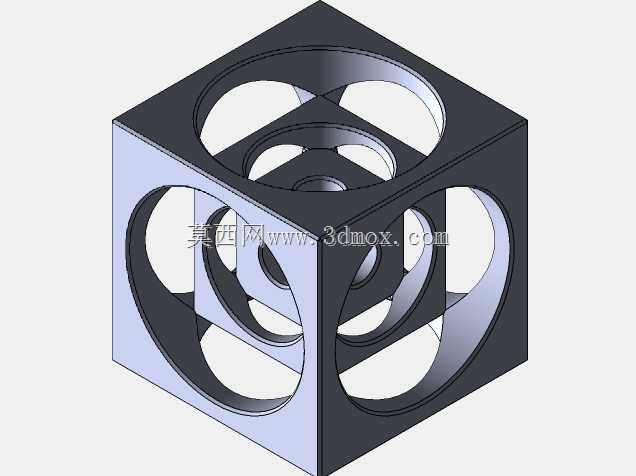

30毫米规格镂空嵌套立方几何结构件

　　这款30毫米规格的立方结构件，在机械教学演示、桌面工艺摆件、精密装配验证场景中都有实际应用价值。从结构设计逻辑来看，整体以正立方体为基础外轮廓，六个面均开设同轴圆形通孔，内部嵌套多层可相对活动的同心立方框架，所有嵌套结构无需额外装配紧固件，依靠一体加工时预留的活动间隙实现层间自由转动，没有多余的连接构件，完全靠结构本身的尺寸约束实现嵌套限位。设计初期需要先确定外立方体的边长基准，30毫米的外轮廓尺寸适配常规桌面展示、教学演示的握持与摆放需求，不会因为尺寸过大占用过多空间，也不会因为尺寸过小导致加工时内部结构容易出现断刀、形变问题。六个面的通孔直径需要严格匹配内部嵌套层的外接圆尺寸，既要保证外层立方的壁厚有足够的结构强度，

　　不会在轻微磕碰时出现边缘崩缺，也要保证内部嵌套层有足够的活动空间，不会在转动时出现卡滞、摩擦阻力过大的问题。实际加工验证阶段，需要先完成外立方体的六个面基准铣削，保证相邻面的垂直度误差控制在0.02毫米以内，否则后续镗孔时会出现同轴度偏差，直接导致内部嵌套层无法正常活动。内部每层嵌套结构的壁厚需要均匀递减，从外层到内层的壁厚差保持一致，既保证视觉上的层次感，也让整体结构的重量分布均匀，摆放时不会出现重心偏移的问题。在教学场景中，这款结构件可以用来演示空间几何同轴度控制、多轴联动加工的工艺逻辑，让初学者直观理解一体加工活动结构的设计思路，不需要拆解就能看到内部的嵌套层级，比传统的装配教具更能体现精密加工的工艺特点。作为工艺摆件使用时，

　　金属材质加工的成品可以放置在设备操作台、办公桌面，转动内部嵌套层时的顺滑手感能直观体现精密加工的精度水平，也能作为结构设计人员日常构思空间结构时的参考实物。设计过程中需要重点规避的问题是内部嵌套层的转角应力集中，所有层的内角都做了微小的圆弧过渡处理，避免加工时刀具在转角处停留时间过长导致材料过切，同时也能提升结构的抗形变能力，即使受到轻微的挤压也不会出现内层断裂的问题。外立方体的棱边也做了极小的倒角处理，去除加工后的毛刺，避免拿取时划伤手部，同时也让整体外观更精致，没有尖锐的棱角带来的突兀感。从安装边界来看，30毫米的立方体边长可以适配常规的透明展示盒内部尺寸，不需要额外定制展示基座，直接放置在平面上即可稳定摆放，

　　底部不需要额外加装固定结构，依靠自身重量就能保持稳定。如果用于装配验证场景，这款结构件可以作为多轴加工中心的精度校验试件，通过检测内部嵌套层的活动顺畅度、各面通孔的同轴度、层间间隙的均匀性，就能快速判断设备的旋转轴定位精度、进给系统的重复定位精度是否符合加工要求，比传统的平面校验试件更能综合反映设备的多轴联动加工能力。结构的层间间隙控制是设计的核心要点，间隙过大会导致内部嵌套层晃动明显，转动时没有顺滑的阻尼感，间隙过小则会因为加工时的微小误差导致层间抱死，无法正常活动，经过多轮工艺验证，0.1毫米的单边间隙是兼顾加工容错率和活动手感的最优参数，既给加工误差预留了足够的调整空间，也能保证转动时的阻尼感适中，不会出现松垮的问题。
