车间数控刀具收纳移动工具推车结构设计

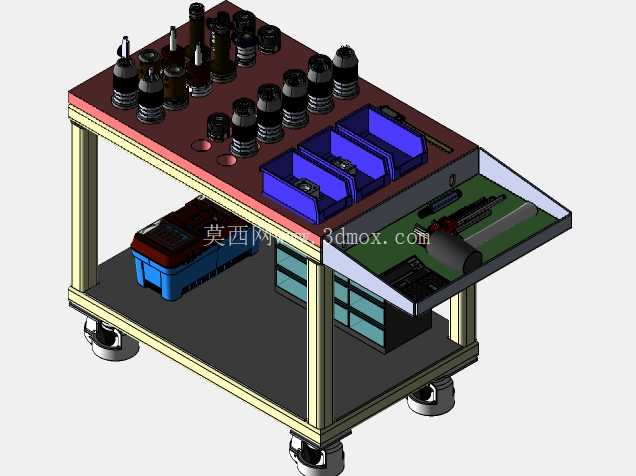

　　在数控加工车间的日常生产场景里，刀具、量具、工装附件的收纳与随工位转运一直是影响换刀效率、现场5S管理水平的关键细节，这款移动工具推车正是针对机加工工位的实际使用需求完成的结构设计。从实际使用逻辑出发，这款推车的顶层台面做了分区功能设计，靠近操作侧的区域预留了多组不同孔径的刀具座孔，可直接插装BT系列、HSK系列等常用数控刀柄，插装后刀柄垂直放置，能有效保护刀柄锥面不受磕碰，同时操作人员换刀时可直接就近取放，减少往返工具柜的走动距离；台面另一侧设置了三个分隔式蓝色塑料收纳格，可分类放置扳手、拉钉、螺丝、寻边器等小型工装配件，避免小零件混杂散落。

　　顶层台面下方设计了抽拉式拓展工作台，抽拉后可形成额外的临时操作平面，可用于放置待更换的刀片、拆卸下来的刀柄压帽、清洁用的毛刷棉布等，抽拉结构采用双侧滑轨导向，抽拉行程控制在300mm以内，拉出后不会出现重心偏移侧翻的问题，抽拉层的表面做了防滑纹理处理，放置的小型工具不会随推车移动滑落。推车的中层为开放式置物层，可放置体积稍大的工具箱、切削液壶、备用刀盘等物品，中层高度预留了280mm的净空间，可容纳常规尺寸的塑料工具箱放置，不会出现层高不足卡滞的问题。推车的框架采用工业铝型材拼接搭建，型材连接处采用角码加螺栓紧固的连接方式，整体结构刚性充足，满载状态下不会出现框架变形晃动的问题，型材表面做了阳极氧化处理，耐车间内的切削液、油污腐蚀，日常清洁只需用抹布擦拭即可。底部配置了四个带刹车的万向脚轮，其中两个脚轮带刹车锁定结构，推车移动到指定工位后可踩下刹车固定位置，避免加工过程中设备振动导致推车移位，脚轮采用聚氨酯材质，滚动阻力小，在车间环氧地坪上移动时不会产生明显噪音，也不会刮伤地坪表面。

　　从设计边界来看，这款推车的整体外形长度控制在800mm，宽度控制在500mm，整体高度控制在750mm，这个尺寸刚好适配多数数控设备的操作侧间隙，不会占用过多的车间通道空间，同时顶层台面的高度与操作人员站立时的手肘高度基本齐平，取放刀具时不需要过度弯腰或抬手，符合人机工程学的操作要求。在结构细节处理上，所有型材的外露端面都加装了塑料端盖，避免尖锐的型材端面划伤操作人员；顶层台面的边缘做了10mm高的围边，防止放置在台面上的小零件、工具从边缘滑落；抽拉层的末端设置了限位挡块，抽拉到最大行程时会自动限位，不会出现抽拉过度导致层板脱落的问题。

　　实际使用过程中，这款推车可跟随加工任务的调整在不同机床工位之间转运，单台推车可容纳单台加工中心日常加工所需的全部常用刀具、附件，不需要在每个工位都配置固定的工具柜，可有效降低车间工位器具的配置成本，同时统一的收纳结构也能帮助操作人员养成工具归位的习惯，减少因工具乱放导致的找刀时间浪费，提升整体换刀作业效率。不同于普通的办公移动推车，这款推车的所有结构设计都围绕机加工场景的重载、防磕碰、耐油污需求展开，没有多余的装饰性结构，每个分区的尺寸都经过实际使用场景的验证，比如刀具座孔的孔径间距设置为45mm，插满刀柄后相邻刀柄之间不会出现干涉碰撞，收纳格的分隔高度为60mm，放置小型零件时不会因为推车移动导致零件从格内甩出，中层置物层的承重设计为50kg，可满足常规工具箱和备用刀具的放置需求。
