内燃机用火花塞结构三维数模

　　在往复式内燃机的点火系统里，火花塞是直接决定缸内燃烧起始时刻的核心执行部件，不管是小排量通用汽油机、乘用车发动机，还是大马力工业发电机组、园林机械动力单元，只要是点燃式内燃机，都需要依靠火花塞将高压脉冲电流导入燃烧室，在电极间隙处击穿混合气形成电火花，完成压缩行程末端的点火动作。做这个数模的时候，最先要卡准的是安装边界的尺寸，毕竟火花塞是直接拧入气缸盖的，螺纹段的公称直径、螺距、有效旋合长度直接决定了能不能顺利装到缸盖的安装孔里，要是螺纹长度做长了，伸入燃烧室的部分过多，不仅可能和活塞顶面在上止点时发生运动干涉，还会因为电极位置过于深入缸内，导致点火时刻的火焰传播路径偏离标定值，引发爆震或者燃烧不完全；要是螺纹做短了，电极缩在安装孔的凹坑里，点火能量会被孔壁耗散，混合气被点燃的概率会大幅下降，冷机启动时容易出现缺火。

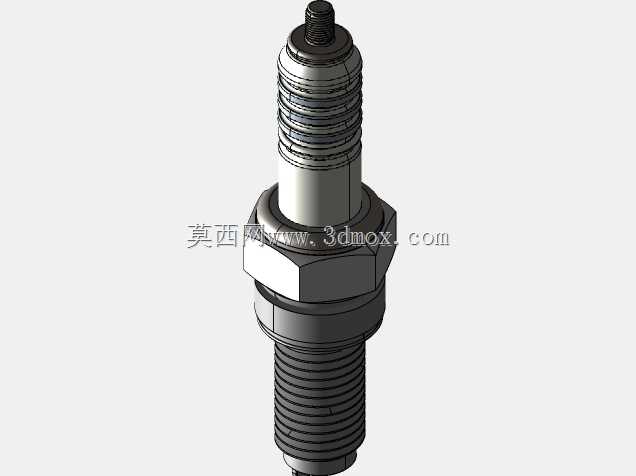

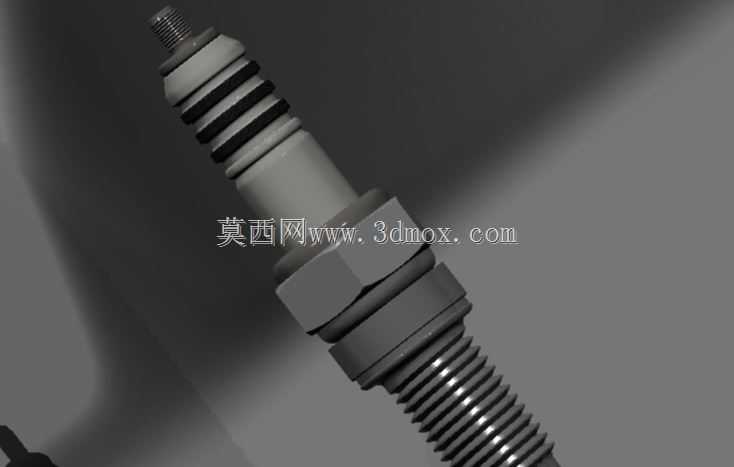

　　从结构拆分来看，这个数模完整还原了火花塞的几个核心功能段：最上端的接线螺母是和高压点火线连接的部位，要做足够的防滑结构，保证高压接线端子卡入后不会因为发动机振动松脱，避免高压漏电；往下的绝缘瓷体是整个部件的绝缘核心，采用的是多段伞棱结构，这种结构不是为了好看，是为了增加瓷体表面的爬电距离，哪怕发动机舱内有油污、水汽附着在瓷体表面，也不会出现高压电沿瓷体外表面短路的情况，同时瓷体内部要包裹中心电极的导电杆，保证高压电只能从中心电极的端部释放，不会在中途击穿绝缘；中间的六角金属壳体是安装时的受力部位，对边尺寸要符合标准套筒的规格，方便装配时用扭矩扳手按照规定力矩拧紧，拧紧力矩的匹配其实和密封垫圈的压缩量直接相关，金属壳体下端的密封垫圈在拧紧后会被压平，填充火花塞和缸盖安装孔之间的间隙，保证燃烧室的气密性，不会出现缸内压缩气体泄漏的问题；最下端的侧电极和中心电极形成点火间隙，这个间隙的数值在建模时就按照常用的民用汽油机参数设定，间隙过小的话电火花能量不足，点不着偏稀的混合气，间隙过大的话需要的点火电压会超过点火线圈的输出上限，高速工况下容易出现断火。

　　实际做结构设计的时候，还要考虑不同工况下的热适配问题，也就是火花塞的热值匹配，虽然数模里没法直接体现材料的导热系数，但结构上的散热路径是要做对的：中心电极的热量要通过内部的导电密封层传到金属壳体，再通过金属壳体和缸盖的接触螺纹面把热量导到缸盖的冷却水套里，要是散热路径的截面积做小了，火花塞工作时的温度过高，会提前点燃混合气引发早燃，要是散热太快，电极温度过低，燃油燃烧产生的积碳会附着在瓷体表面，时间长了会导致电极漏电没法点火。建模的时候特意把电极的端部做了细化，中心电极的端头比杆部稍细，这样可以减少电极的吸热面积，同时让电火花更集中，侧电极是焊接在金属壳体端面上的，焊接位置的圆角要做出来，避免应力集中，毕竟发动机工作时燃烧室里的压力波动是反复冲击的，要是焊接位置有应力集中，长时间工作后侧电极可能脱落掉缸里，造成拉缸的严重故障。

　　从应用场景的适配来说，这个结构的火花塞属于通用型热值范围，既可以用在日常代步的乘用车自然吸气发动机上，也能适配小排量的摩托车、割草机、发电机这类通用动力设备，安装时只要匹配对应螺纹规格的缸盖孔，按照规定力矩拧紧，接好高压点火线就能正常工作。建模过程中把各个零件的装配关系都做了约束，金属壳体和绝缘瓷体之间的压紧密封结构、内部的阻尼电阻段都做了还原，阻尼电阻的作用是衰减点火时产生的电磁干扰，避免干扰车上的电控传感器或者周边的电子设备，这个结构段虽然藏在瓷体内部，但也是实际产品里必不可少的部分，做数模的时候没有省略，保证结构的完整性。另外，电极部分的金属材质对应的结构特征也做了区分，中心电极的端头采用的是稍细的结构，和侧电极的搭接位置对齐，保证电火花能在燃烧室的中心区域生成，让火焰能均匀向四周传播，提升燃烧效率，减少尾气里的未燃碳氢含量。
