室外地上式消防栓结构三维建模

　　在城市市政消防、厂区消防、园区公共消防场景中，地上式消防栓是最常见的固定式消防供水接口设备，其核心作用是为消防水带、消防车提供稳定的压力水源接驳点，在火灾扑救环节承担着供水枢纽的关键作用，日常状态下处于封闭保压状态，火情发生时可通过专用工具快速开启，输出大流量消防用水。

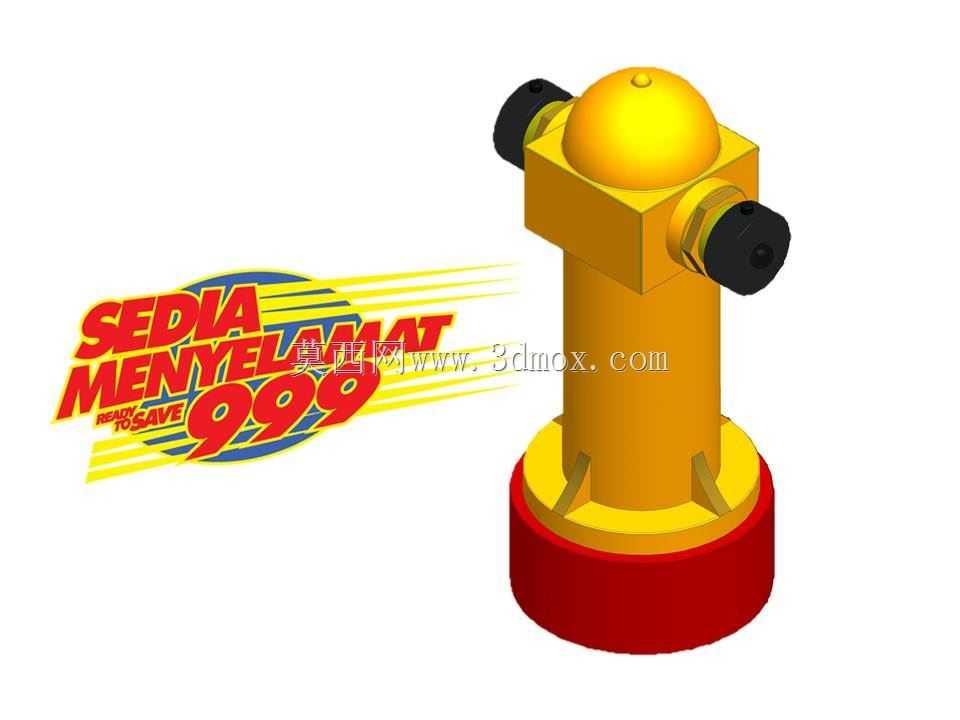

　　本次建模的地上式消防栓，整体采用立式柱状结构，底部为圆形安装法兰底座，用于和地下供水管网的立管顶端法兰对接，安装时需保证底座法兰与地下立管法兰同轴度偏差控制在合理范围，密封面需加装耐水压橡胶垫片，通过圆周均布的螺栓紧固，确保1.6MPa工作水压下无渗漏。底座上方为圆柱形主阀体，是消防栓的核心承压腔体，内部集成了阀杆、阀瓣、密封副等核心启闭构件，主阀体的壁厚设计充分考虑了室外环境的抗冲击、抗腐蚀要求，同时满足长期承压的结构强度需求，避免冬季冻胀、外力碰撞导致的阀体破损。

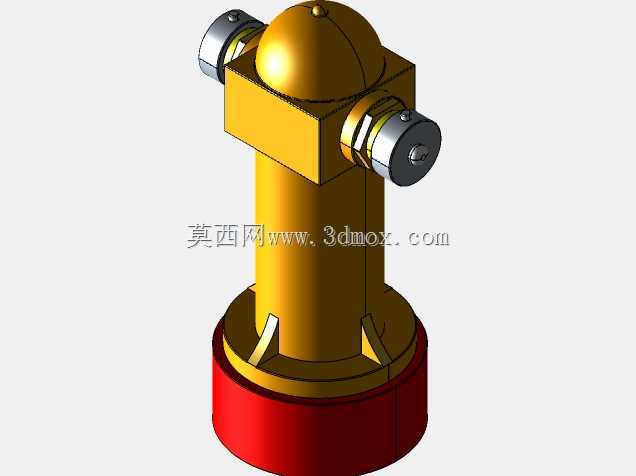

　　主阀体上部为方形阀帽结构，三个方向分别设置了出水口接口，其中两个为同规格的侧置出水口，顶部为阀杆操作端的防护帽结构。侧置出水口采用标准消防接口规格，可快速匹配常用口径的消防水带接头，接口处自带密封端盖，日常状态下通过螺纹旋紧封闭，防止杂物、雨水进入阀腔造成堵塞或锈蚀，端盖与阀体之间设置了防丢连接结构，避免开启后端盖遗失。顶部的球形防护帽用于保护内部的阀杆操作端，避免外力磕碰导致阀杆变形，同时可阻挡雨水、灰尘侵入阀杆的传动螺纹部位，降低日常维护的锈蚀风险。

　　建模过程中，首先从底部安装法兰的基准面开始搭建，确定整体安装基准轴线，所有结构均围绕该中心轴线进行对称或阵列布局，保证各出水口的位置精度、阀杆的同轴度符合实际产品的装配要求。主阀体的圆柱结构与上部方形阀帽的过渡位置做了圆弧加强处理，避免应力集中导致的结构薄弱点，该位置也是实际产品中承受外力碰撞时最易开裂的部位，建模时特意保留了加强筋的结构特征，还原真实产品的强度设计逻辑。出水口的接口部位严格按照消防接口的通用尺寸进行建模，接口的卡扣、螺纹段长度、密封面位置都和实物保持一致，可直接用于后续的消防水带接头装配模拟、安装干涉检查等场景。

　　从安装边界来看，该类消防栓安装完成后，底座法兰需埋设于地面以下一定深度，露出地面的主体高度符合市政消防设施的安装规范要求，保证出水口距离地面的高度方便消防人员快速接驳水带，同时不会因为过低被地面积水淹没、过高影响通行或易被车辆碰撞。三个出水口的朝向可根据安装现场的管路走向、周边环境进行调整，建模时保留了接口的可旋转装配特征，方便模拟不同安装场景下的接口朝向调整。

　　在功能特性上，该结构的消防栓具备大流量供水能力，阀瓣开启后流道无明显节流结构，可满足多支水枪同时供水的流量需求，阀杆采用梯形螺纹传动，启闭操作力矩适中，通过专用的五角扳手即可快速完成开启或关闭操作，阀杆部位设置了多级密封结构，既可以防止阀腔内部的压力水渗漏，也可以阻挡外部的杂质进入传动螺纹部位，延长设备的使用寿命。日常维护中，该结构的消防栓可通过底部的泄水阀在冬季低温环境下排空阀腔内的存水，避免结冰膨胀导致阀体冻裂，建模时也还原了泄水通道的内部结构，可用于模拟排水、防冻维护的操作流程。

　　从结构设计的角度来看，该消防栓的所有外露部件都做了圆角钝化处理，没有尖锐的棱角，避免日常通行时磕碰伤人，外部涂层采用醒目配色，方便在火情发生时快速定位设备位置，同时涂层具备良好的耐候性，可长期耐受室外日晒雨淋、温度变化的环境影响，降低锈蚀速率。各连接部位的紧固件都采用了防盗、防松的结构设计，避免非专业人员随意开启设备，也防止长期使用后紧固件松动导致的结构脱落。
