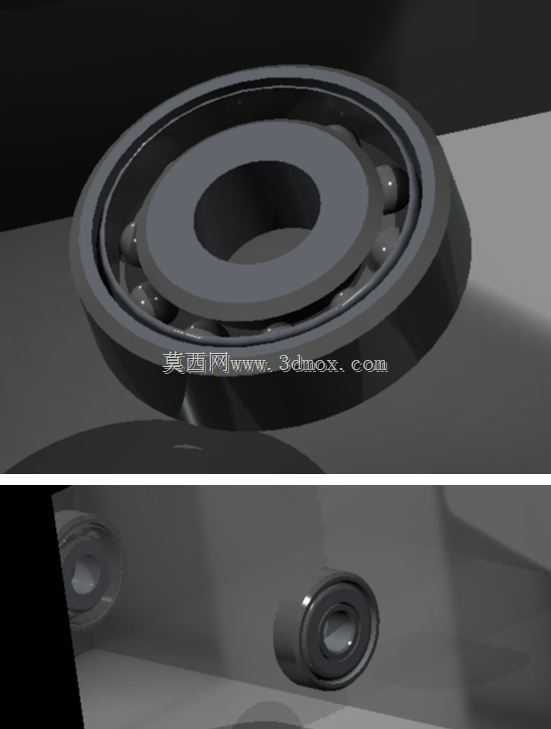

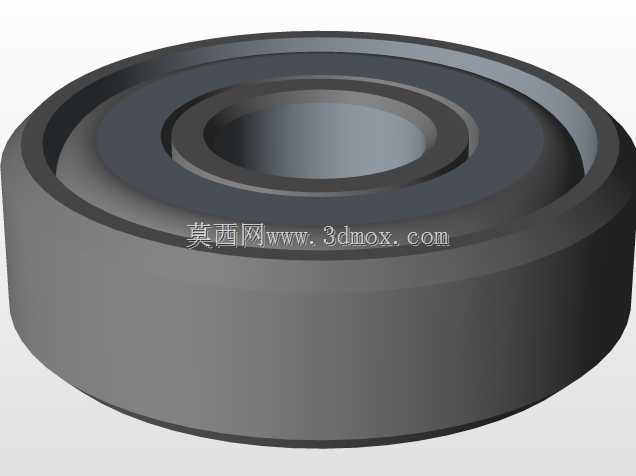

NaCHI6200B深沟球轴承结构建模

　　在各类旋转传动机构的设计选型中，深沟球轴承是应用覆盖范围最广的支撑类零部件，这款6200B型号轴承的三维建模，完全围绕实际装机的尺寸边界与装配逻辑搭建，可直接用于设备的整体装配干涉校验、支撑位载荷模拟等工程场景。从实际应用场景来看，这类小尺寸深沟球轴承常被用在中小功率电机输出端、小型输送机托辊支撑、家用机电产品旋转轴、精密仪表传动机构等位置，主要承担径向载荷，同时也可在一定范围内承受双向轴向载荷，在轴系设计中既能限制轴与外壳之间的轴向位移，也能降低旋转过程中的摩擦阻力，保证轴系的回转精度。

　　从产品功能特性来看，6200B属于开放型深沟球轴承的常规序列，建模过程中完整还原了内圈、外圈、滚动体、保持架四个核心组成部分的配合关系：内圈与轴颈采用过盈配合，随轴一同旋转；外圈与轴承座孔采用过渡或间隙配合，起到固定支撑作用；滚动体均匀分布在内外圈的滚道之间，将滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦损耗；保持架则对滚动体起到等距分隔作用，避免滚动体之间直接接触产生额外摩擦与磨损，同时引导滚动体在滚道内正常运转。建模时严格遵循实际轴承的滚道曲率设计，内外圈滚道的圆弧半径略大于滚动体半径，保证滚动体与滚道之间为点接触状态，既满足载荷传递的要求，也预留了合理的运转间隙，适配常规工况下的热胀冷缩变形量。

　　在设计思路的还原上，建模没有做过度的外观简化，而是按照实际加工的工艺逻辑拆分特征：首先确定轴承的公称尺寸边界，内圈内径、外圈外径、轴承总宽度三个核心安装尺寸严格对应标准件的公称值，保证装配时与轴、轴承座的配合尺寸完全匹配，不会出现装配干涉；其次对内外圈的挡边高度做了准确还原，挡边高度既要保证滚动体不会在运转过程中从滚道脱出，也要控制在合理范围内避免与保持架、相邻密封件产生摩擦；滚动体采用标准钢球尺寸，按照公称接触角均匀排布在滚道内，保持架的兜孔形状与滚动体外形匹配，兜孔间隙控制在合理范围，既允许滚动体在兜孔内有微小的自转空间，也不会让滚动体出现过大的窜动。

　　从安装边界的角度来说，建模时预留了轴肩与座孔挡肩的安装参考位置，内圈的定位轴肩高度不能超过内圈挡边的高度，否则会造成轴承拆卸困难，也会在运转时与保持架产生摩擦；外圈的座孔挡肩同样需要控制高度，保证外圈拆卸时工具能够顺利卡入外圈的拆卸槽位。同时模型还原了轴承的倒角尺寸，内外圈两端的倒角既方便安装时的导向，避免装配时刮伤轴颈或座孔的配合面，也能去除加工过程中产生的锐边毛刺，提升装配的顺畅度。在实际设备设计中，这类轴承的选型需要匹配轴系的载荷大小、转速范围、安装空间等参数，这款三维模型可直接嵌入到整体设备的装配体中，用于校验轴承周边的密封件、端盖、锁紧螺母等相邻零件的位置关系，避免在后续详细设计中出现空间干涉，也能用于装配工艺的模拟，确认轴承的压装顺序与工装的操作空间是否充足。对于结构设计从业者来说，这类标准件的精准建模能够大幅提升整体设计的效率，不需要从零开始搭建标准件模型，直接调用即可完成轴系部分的布局设计，同时准确的尺寸参数也能为后续的工程图输出、BOM表统计提供可靠的依据，避免因标准件尺寸偏差导致的加工装配错误。
