手动金属板材折弯工装夹具结构

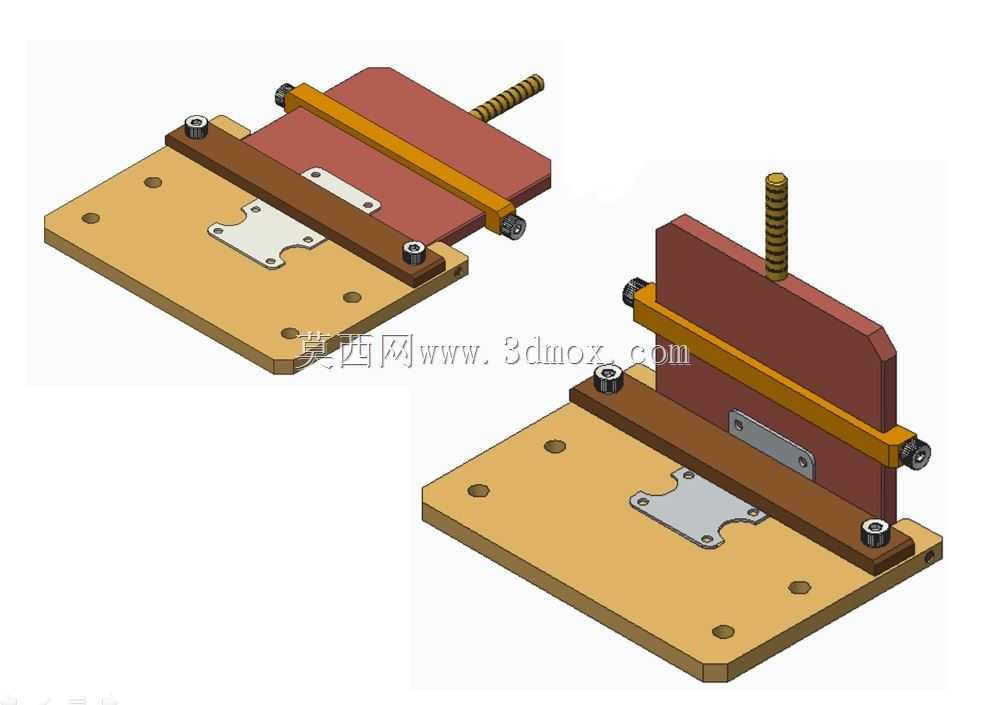

　　在小批量钣金加工、五金维修、教学实训以及非标零件打样场景中，这类手动折弯夹具是车间工位上十分常见的实用工装，它不需要接入气源、电源，完全依靠人力操作就能完成薄金属板的弯折成型，尤其适合厚度1.5mm以内的冷轧钢板、铝板、铜板等常规钣金材料的小角度折弯作业，相比大型折弯设备，它的部署成本极低，不需要专门的设备占地，可直接固定在常规钳工工作台面上使用，对作业场地的适配性极强。从结构设计来看，整套夹具以一块带安装孔的矩形金属底板作为承载基座，底板上预留的四个沉头安装孔可通过螺栓直接与工作台面锁紧，避免折弯作业时夹具出现位移，安装边界可适配多数常规钳工台的台面开孔布局，不需要对现有工作台做额外改造。底板上方设置了两组定位压紧结构：

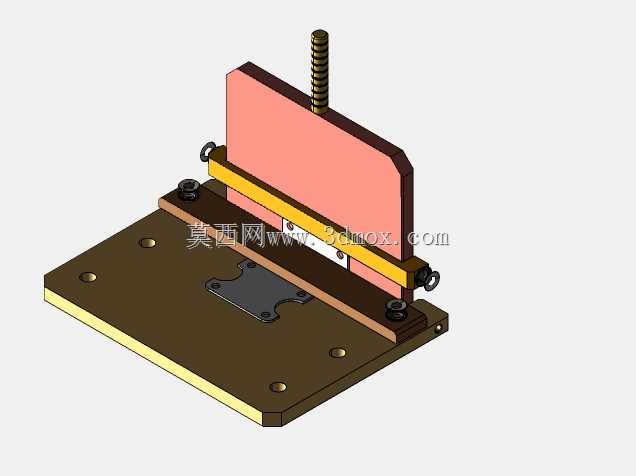

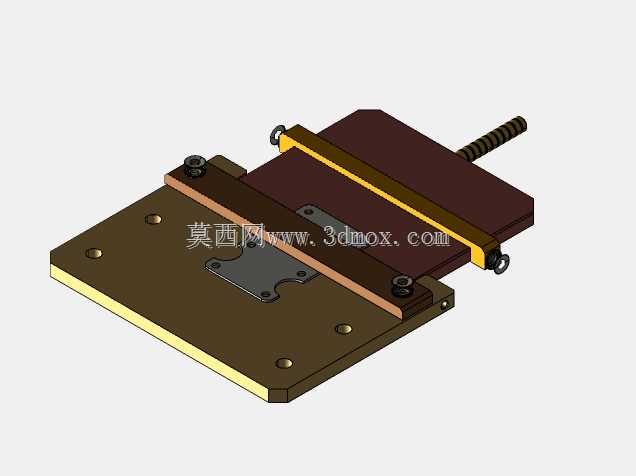

　　一组是横向布置的快速压条，通过两端的带肩螺栓与锁紧旋钮配合，可快速将待折弯的金属板材压紧在底板基准面上，压条下方的薄金属定位片可根据板材厚度微调压紧间隙，避免压伤板材表面，同时保证折弯过程中板材不会出现滑移错位；另一组是垂直布置的折弯成型组件，带梯形螺纹的手动丝杆垂直安装在折弯立板顶部，转动丝杆顶部的滚花手柄即可带动压块下行，配合横向压条的定位，将伸出基准面的板材沿折弯棱边压至所需角度，立板与底板之间通过加强筋结构连接，可承受折弯过程中产生的侧向力矩，避免长期使用后立板出现倾斜变形。设计过程中充分考虑了手动操作的人机工程特性，所有锁紧旋钮、丝杆手柄都采用滚花防滑结构，不需要额外工具就能完成锁紧、施压操作，单名操作人员即可完成上料、

　　定位、折弯、取件的全流程作业，作业效率可满足小批量生产的节拍要求。折弯立板的棱边做了R0.5的圆角处理，避免折弯过程中在板材表面产生压痕或应力集中裂纹，同时可根据不同的折弯半径需求，快速更换带不同圆角的成型压块，适配不同材质板材的折弯工艺要求。整套夹具的所有运动部件都做了可拆卸设计，长期使用出现磨损后可单独更换易损件，不需要整体报废，维护成本极低。在实际使用中，这类夹具常被用于配电箱小型配件、五金支架、设备外壳小零件的折弯加工，尤其是在没有大型折弯设备的维修车间、教学实训场地，它可以替代大型设备完成多数常规薄板材的折弯作业，折弯角度可通过控制丝杆的下行行程灵活调整，可完成0到90度范围内的任意角度折弯，角度误差可控制在1度以内，

　　满足一般钣金零件的精度要求。底板上的多余安装孔还可拓展安装定位挡块，实现批量零件的定长折弯，不需要每次划线定位，进一步提升小批量加工的作业效率。结构上没有复杂的传动组件，整体刚性充足，手动操作的反馈感清晰，操作人员可通过手感判断折弯力度，避免板材出现过度弯折或回弹不足的问题，对操作人员的技能门槛要求较低，经过简单讲解即可上手操作。
