MYCOM_PF545-AC步进电机结构设计

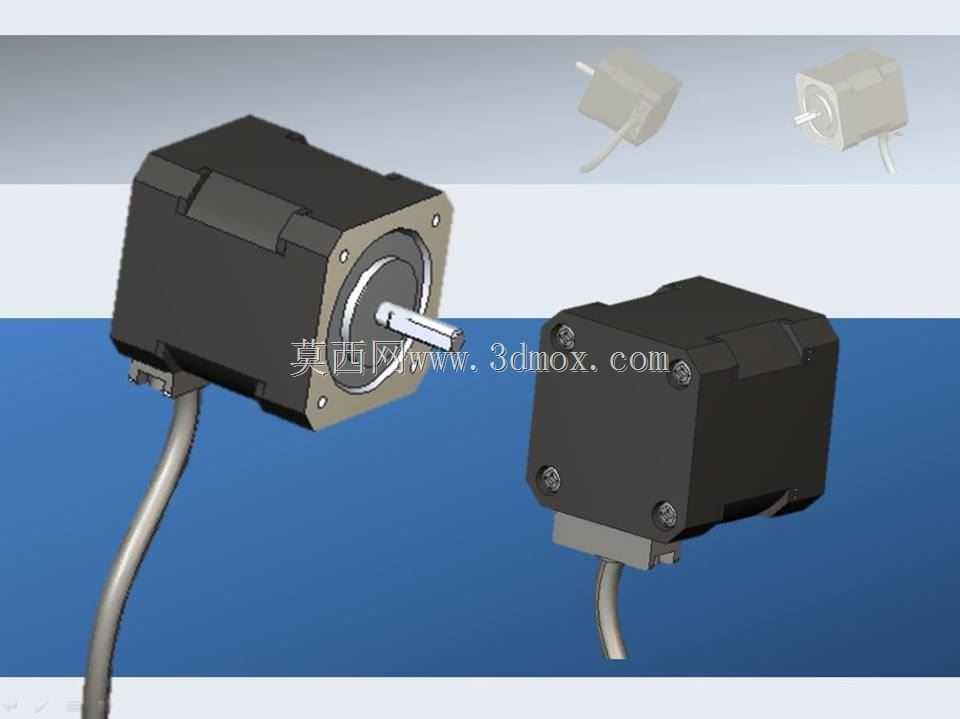

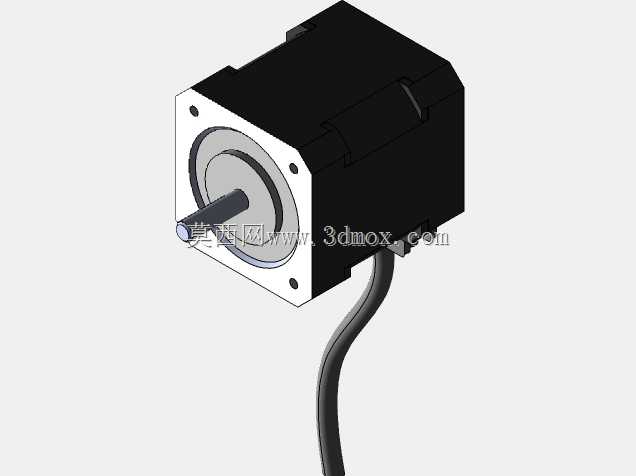

　　这款步进电机的结构设计围绕工业场景的精准定位需求展开，在做三维建模的时候，最先考虑的是安装场景的适配性，这类方形法兰结构的步进电机，大量应用在小型自动化设备的进给轴、点胶设备的位移驱动、3D打印设备的运动轴、小型传送带的分度驱动，还有电子制造产线上的物料推送工位，这些场景对电机的安装空间、输出轴的同轴度、出线方向的兼容性都有很明确的要求。从结构来看，电机本体采用方形叠片定子外壳，四个角预留的安装沉孔可以直接适配标准的电机安装座，不需要额外做转接板，安装的时候只要保证安装面的平面度在0.05mm以内，就能避免电机运行时因为安装面不平产生的额外振动，输出轴采用单出轴D型切边设计，和同步轮、联轴器配合的时候，

　　不需要额外打顶丝孔就能传递额定扭矩，避免长期正反转切换的时候出现轴和连接件打滑的问题。出线端采用侧出式的防水接头结构，线缆做了防弯折处理，在设备布线的时候，不管是从电机侧面走线还是从底部走线，都不会因为线缆的弯折半径过小导致内部线芯断裂，这个细节在做结构评审的时候，是针对设备内部布线空间局促的场景专门优化的，很多同规格的电机出线是直出结构，在紧凑安装空间里会和周边的结构件产生干涉，侧出的设计刚好规避了这个问题。设计过程中对安装边界做了严格的尺寸约束，法兰的安装孔距、输出轴的伸出长度、轴径的公差都按照通用工业标准做了匹配，选型的时候不需要重新核对安装尺寸，就能直接替换同规格的其他品牌步进电机，减少设备改型的设计工作量。

　　电机的后端盖做了加强筋结构，在电机堵转或者瞬时过载的时候，后端盖不会因为内部的磁拉力产生形变，保证轴承的同轴度始终维持在设计公差范围内，延长轴承的使用寿命。从功能特性来看，这款步进电机的定位精度可以满足大多数开环控制场景的需求，不需要额外加装编码器就能实现固定角度的分度运动，在低速运行的时候扭矩输出平稳，不会出现明显的共振区，做结构设计的时候，电机本体的外壳做了哑光黑的表面处理，在工业设备内部使用的时候，不容易沾染油污，日常清洁维护也更方便。在做三维建模的时候，把电机内部的定子、转子、轴承的装配关系都做了完整的还原，做设备整体装配的时候，可以直接做干涉检查，提前排查电机和周边走线槽、安装支架、传动部件的空间冲突，

　　不需要等实物打样之后再调整结构，能大幅缩短设备的研发周期。很多结构工程师在选型步进电机的时候，往往只关注扭矩参数，忽略了安装边界的尺寸细节，比如出线方向、安装沉孔的深度、输出轴的台阶尺寸，这些细节如果在建模阶段没有核对准确，到了装配阶段就会出现装不上、线缆干涉、联轴器顶死的问题，这个模型把所有的安装相关尺寸都做了1:1的还原，不管是做新设备的结构设计，还是做旧设备的部件替换，都可以直接调用，不需要重新测绘实物。另外，电机的本体重量也做了优化，在保证结构强度的前提下，外壳的壁厚做了合理的减薄，对于安装在移动轴上的场景，比如XY运动平台的Z轴驱动，更轻的电机重量可以降低运动负载，提升设备的动态响应速度。
