英制球头内六角扳手结构设计

　　在设备装配、机加工装调、模具维保这类日常作业场景里，内六角扳手是出镜率极高的手动紧固工具，1/2英寸规格的球头款，主要适配对应英制规格的内六角圆柱头螺钉，覆盖了大部分通用机械、自动化模组、五金构件上的英制紧固件拆装需求。和普通平头内六角扳手不同，球头结构的设计初衷，是解决狭窄操作空间里扳手无法与螺钉轴线完全同轴插入的问题，允许扳手在与螺钉轴线成25到30度夹角的状态下完成拧动，在设备内部走线密集、构件干涉多的位置，不用完全清空操作空间就能完成紧固件的松紧调整，大幅降低拆装时的辅助工作量。

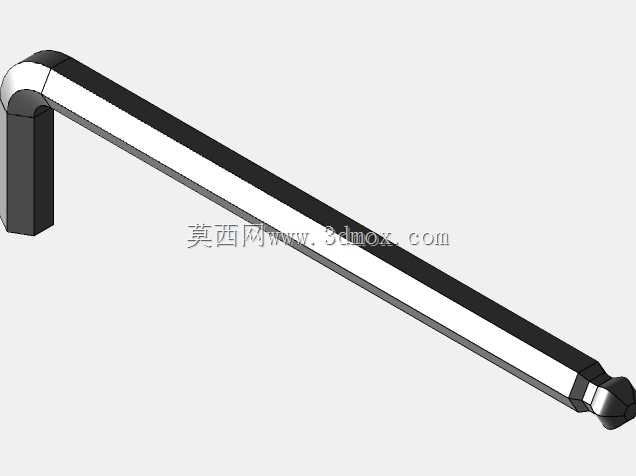

　　从结构设计逻辑来看，这款扳手采用L型整体式结构，长端和短端的长度配比经过实际作业验证，短端用于大扭矩输出场景，拧动时握持长端，利用更长的力臂降低手部施力强度，适合螺钉的初步拧紧或者锈蚀螺钉的松动操作；长端搭配球头，用于深孔位置的螺钉操作，或是空间受限的斜向拧动场景，两种使用方式可以根据作业位置灵活切换，不需要额外更换工具。整体杆身采用等截面六角棒料成型的设计思路，杆身的六方轮廓全程保持一致的尺寸公差，保证短端插入螺钉内六角槽时的配合间隙控制在合理范围，避免间隙过大导致拧动时槽口打滑、磨损螺钉内六角孔的问题。

　　球头部分的设计是整个工具的核心，球头的六方轮廓做了渐变过渡，从端部的球形轮廓平滑过渡到杆身的正六角截面，过渡区域没有应力集中的尖角，避免斜向拧动时扭矩集中在球头根部造成断裂。球头的六方啮合面做了微小的倒角处理，既方便斜向插入时的导向，也能减少啮合时的应力集中，降低球头磨损速度。弯折处采用大圆弧过渡设计，没有直角弯折的应力薄弱点，在大扭矩拧动时，弯折位置的应力分布更均匀，不会因为应力集中出现杆身弯折断裂的问题，这一点在处理锈蚀紧固件、需要施加较大冲击力辅助拧动时尤为重要。

　　从实际使用的尺寸边界来看，1/2英寸的规格对应的对边尺寸严格匹配英制紧固件标准，球头端部的最大直径略小于杆身对边尺寸，保证可以顺利伸入沉头螺钉的沉孔内部，不会被沉孔台阶卡住。L型的两端长度差控制在合理范围，长端长度满足深孔螺钉的插入深度需求，短端长度保证大扭矩拧动时不会因为插入深度过浅导致槽口滑脱。杆身的表面处理需要兼顾硬度和摩擦力，整体淬火后的硬度达到紧固件操作的硬度要求，表面的粗糙度控制在合适范围，握持时不会打滑，也不会因为过于粗糙划伤手部。

　　在实际选型使用时，这类英制球头内六角扳手主要针对进口设备、英制标准构件的维保场景，很多欧美进口的自动化设备、工装夹具上大量使用英制内六角螺钉，公制扳手无法适配，强行使用会快速磨损螺钉槽口，导致后续拆装难度陡增。球头结构虽然允许斜向操作，但在大扭矩拧紧的最终阶段，还是需要将扳手与螺钉保持同轴，使用平头端完成最终拧紧，避免球头承受过大扭矩出现崩裂，这也是结构设计时预留的使用边界——球头负责快速拧动和狭窄空间操作，大扭矩工况由平头短端承担，两者配合覆盖绝大多数拆装场景。

　　建模过程中，需要重点控制几个关键公差：球头六方的对边尺寸公差、杆身六方的直线度、弯折处的圆弧半径、两端的同轴度偏差。球头的曲面过渡需要保证连续平滑，不能出现建模折面，否则实际加工时会出现应力集中点，大幅降低工具的使用寿命。杆身的六方截面需要全程保持一致，不能出现锥度，否则插入螺钉槽时会出现卡滞或者配合间隙过大的问题。弯折处的内侧圆弧和外侧圆弧需要保持合理的壁厚差，避免外侧拉伸过度导致强度下降，内侧挤压过度出现材料堆叠的问题。
