带橡胶垫片5寸自举式三角合页结构

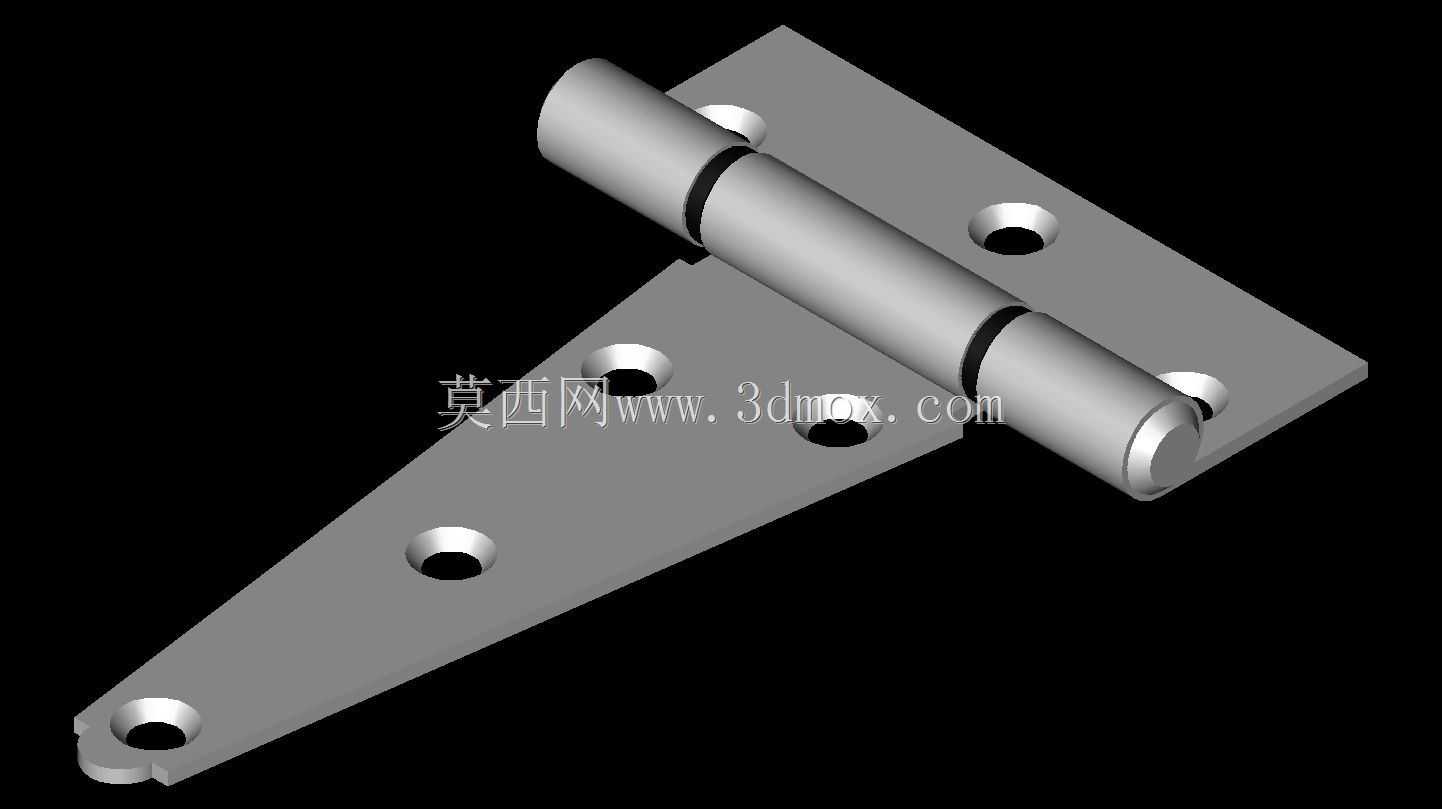

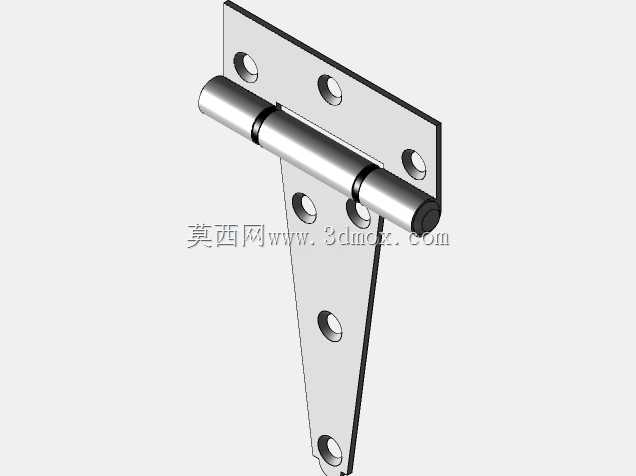

　　这款带橡胶垫片的5寸自举铰链，在日常门窗、小型设备舱门、户外箱体柜门的装配场景中应用十分广泛，区别于普通平开合页，其自带的自举抬升特性，能在门体开启过程中同步将门扇抬升一定高度，避免门扇底部与地面、门槛或者密封胶条产生剐蹭，尤其适配带底部密封结构的外开门、需要频繁启闭的设备检修门，以及地面铺装厚度存在偏差的装修场景，能大幅降低门体启闭的阻力，减少密封件的磨损速度。从结构设计来看，这款铰链采用不对称页片布局，一侧为矩形固定页，另一侧为三角型活动页，这种布局的核心考量是在有限的安装空间内最大化页片与门扇的接触面积，三角页的斜边设计能让固定螺丝的排布更分散，将门扇的承重载荷均匀传递到安装基材上，避免长期使用后页片出现局部变形、

　　螺丝松动的问题。页片上的安装孔采用沉头设计，装配后螺丝头完全没入页片平面，不会突出表面刮蹭门体或者操作人员，孔位的排布间距经过适配，既可以适配常规木质门的安装孔距，也能满足薄金属设备门的固定需求，不会出现孔位跨度过大导致基材开裂的情况。中间的销轴部分采用分段式衬套结构，两个黑色的耐磨衬套嵌在页片的卷圆位置，既可以减少页片相对转动时的金属摩擦噪音，也能避免长期启闭后销轴与卷圆位置出现旷量，延长铰链的整体使用寿命，销轴两端做了封边处理，不会在使用过程中出现销轴窜出脱落的问题。页片与安装面之间预置的橡胶垫片，是这款铰链的细节设计亮点，垫片一方面可以填充页片与安装基材之间的微小间隙，弥补安装面平面度不足的问题，让页片贴合更紧密，

　　减少启闭时的松动异响；另一方面橡胶材质的阻尼特性可以起到一定的缓冲作用，在门体快速关闭时吸收部分冲击，避免金属页片直接碰撞产生噪音，同时还能隔绝金属页片与木质、金属基材之间的电化学腐蚀，在户外潮湿环境下使用时，能减少页片背面的锈蚀概率，避免锈迹渗透到门体表面影响外观。从安装边界来看，这款5寸规格的铰链，单片承重可以满足常规民用门扇、中小型设备舱门的载荷需求，安装时需要注意在门扇和门框上预留对应的转动间隙，尤其是自举抬升的行程对应的底部间隙，要匹配抬升高度预留足够空间，避免抬升过程中门扇顶部与门框上沿碰撞。设计建模过程中，需要重点关注卷圆位置的同轴度，两个页片的卷圆部分必须保持同轴，否则装配后会出现转动卡滞、启闭阻力过大的问题；

　　三角页的角度设计要匹配门体的开启轨迹，避免页片边缘在门体转动到最大角度时与门框产生干涉；沉头孔的深度要匹配常用沉头螺丝的头部尺寸，既要保证螺丝头完全沉下，也不能因为孔过深穿透页片影响结构强度。在实际选型应用中，这类自举铰链常被用在洁净室的密封门、户外配电箱的柜门、家装中的卫生间平开门等场景，相比普通合页，它不需要额外搭配门吸或者抬升装置，单靠铰链自身的结构就能实现启闭过程中的抬升动作，减少了额外配件的采购和安装成本，同时整体结构没有复杂的弹性零件，长期使用的故障率远低于带弹簧的自动闭合铰链，维护成本更低。建模时对橡胶垫片的厚度做了适配常规安装间隙的取值，既不会因为垫片过厚导致页片安装后出现倾斜，也不会因为垫片过薄起不到缓冲和密封的作用，页片的边缘都做了小圆角处理，没有尖锐的毛刺棱角，安装和使用过程中不会划伤操作人员，符合五金配件的安全设计要求。销轴与衬套的配合间隙选取了转动配合的公差范围，既保证转动顺畅无卡滞，也不会因为间隙过大导致门体出现下垂晃动的问题，三角页上的螺丝孔沿斜边均匀排布，最远端的孔位距离销轴中心的距离经过计算，能最大化杠杆力臂，让螺丝的固定力更有效地承受门扇的重力载荷，减少长期承重下页片变形的风险。
