带十字轴连接结构的L075颚式耦合器

　　在轻工输送、小型机床进给、包装设备传动这类对轴系同轴度补偿有一定要求的中低扭矩传动场景里，这类带颚式连接结构的耦合器是非常常见的轴间连接部件，很多现场做设备改造、备件替换的工程师，在处理两轴端存在少量径向、角向偏移的传动布局时，往往会优先考虑这类结构，相比刚性联轴器，它不需要安装时把两轴同轴度调校到极高精度，就能稳定传递扭矩，同时还能缓冲传动过程中产生的小幅振动，减少轴端轴承受到的额外载荷。

　　从实际功能上看，这款耦合器承担的核心作用是实现两根不同轴径传动轴的扭矩传递，其中一端适配7/8英寸的轴端，另一端适配5/8英寸的轴端，中间通过颚式卡槽配合十字轴结构完成动力衔接，这种结构的优势在于，传动过程中十字轴可以在卡槽内产生微量的相对滑动，以此补偿两轴之间因为安装误差、机架受力变形、轴承游隙累积产生的偏移量，不会像刚性联轴器那样，一旦两轴存在不对中就会在轴端产生极大的附加弯矩，长时间运行导致轴疲劳断裂、轴承过早损坏。

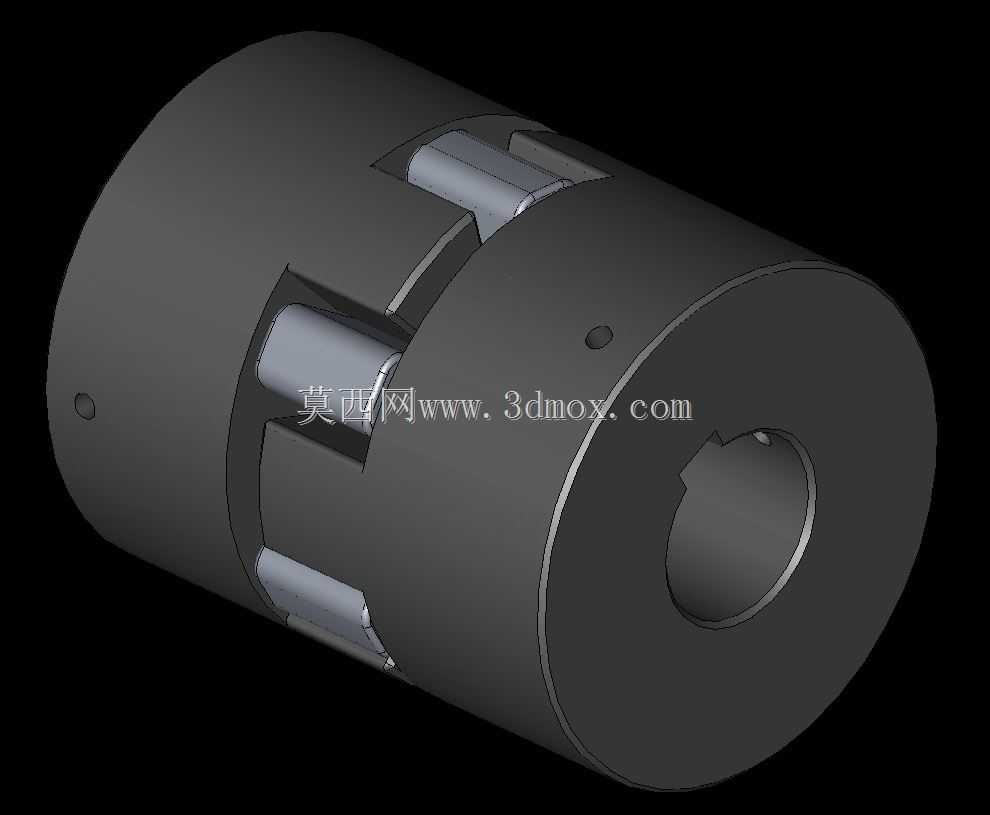

　　做这个结构的三维建模时，首先要明确的是安装边界的约束：整个耦合器的外圆柱面是安装时的最大回转外径，设计选型时必须确认这个外径尺寸和周边机架、护罩的安全间隙，避免运行时出现剐蹭；两端的轴孔分别对应不同的轴径，轴孔上的键槽尺寸需要和对应轴端的平键规格匹配，建模时要注意键槽的对称度公差，避免装配时平键无法装入或者出现间隙过大导致传动冲击的问题；外圆柱面上的两个小定位孔，是用来安装紧定螺钉的，作用是在轴装入轴孔后，通过紧定螺钉顶紧轴端的平面，实现轴向定位，防止传动过程中耦合器沿着轴的轴向窜动，建模时这两个孔的位置要对应两端轴孔的有效锁紧位置，不能太靠近轴孔边缘，避免拧紧螺钉时导致孔口开裂。

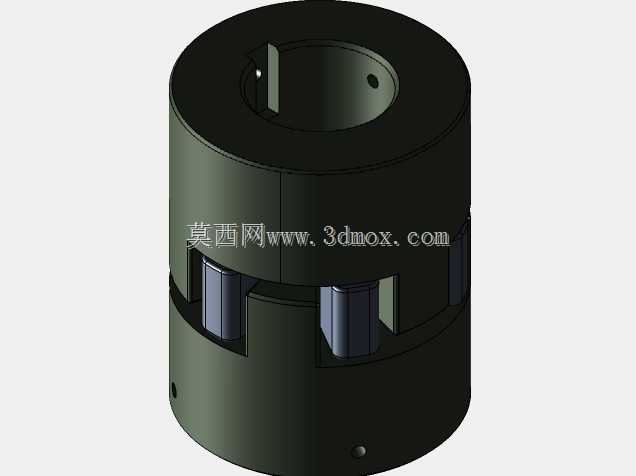

　　颚式卡槽的结构设计是整个耦合器的核心，三个均匀分布的卡槽和十字轴的配合间隙需要控制在合理范围：间隙过小，会导致补偿偏移的能力下降，安装时对位难度提升，运行时容易出现卡滞；间隙过大，传动时会产生明显的回程间隙，正反转切换的时候会产生冲击噪音，加快部件磨损。十字轴的三个圆柱凸台分别嵌入两端耦合器本体的卡槽内，动力从一端的本体传入后，通过卡槽带动十字轴转动，再通过十字轴带动另一端的本体转动，从而把动力传递到另一侧的轴上，这种结构相比梅花联轴器，不需要额外的弹性体，耐温性能更好，在一些环境温度较高、弹性体容易老化失效的工况下，适用性更强。

　　现场安装这类耦合器的时候，首先要清理两端轴端的毛刺和油污，确认轴径尺寸和轴孔尺寸的配合公差，一般选用间隙配合方便装配，但是间隙不能超过0.05mm，避免运行时出现偏心振动；装入轴端后，要调整两端耦合器的间距，保证十字轴在卡槽内有足够的轴向活动余量，不能把两端的耦合器顶死，否则会失去偏移补偿能力；紧定螺钉要加装防松垫圈，或者在螺纹上涂少量螺纹锁固胶，避免设备长时间运行产生的振动导致螺钉松动脱落；日常维护的时候，只需要定期检查紧定螺钉的锁紧状态，观察卡槽和十字轴的磨损情况，如果磨损量超过0.2mm就需要及时更换部件，避免传动失效导致设备故障。

　　从建模的细节来看，所有的棱边都做了0.5mm的倒角处理，一方面是去除机加工产生的锐边，避免安装时划伤操作人员，另一方面也能减少应力集中，提升部件的疲劳强度；轴孔的入口处做了1×45度的导向倒角，方便轴顺利装入，不需要强行敲击装配，避免损坏轴端或者耦合器的孔壁；外圆的表面粗糙度要求不高，只要达到机加工的普通精度即可，因为外圆面没有配合要求，但是卡槽和十字轴接触的工作面，粗糙度需要达到1.6，减少接触磨损，延长使用寿命。

　　很多刚入行的设计人员在选型这类耦合器的时候，容易只看额定扭矩参数，忽略了允许的最大偏移量、最高转速这些关键指标，实际上在不同的安装工况下，允许的补偿偏移量是会随着转速升高而下降的，如果设备运行转速较高，即使两轴的偏移量在静态下符合要求，动态运行时也可能因为振动导致耦合器过早损坏，所以建模的时候也需要把这些安装和使用的边界条件在模型的工程图里标注清楚，方便后续的生产和装配人员参考。
