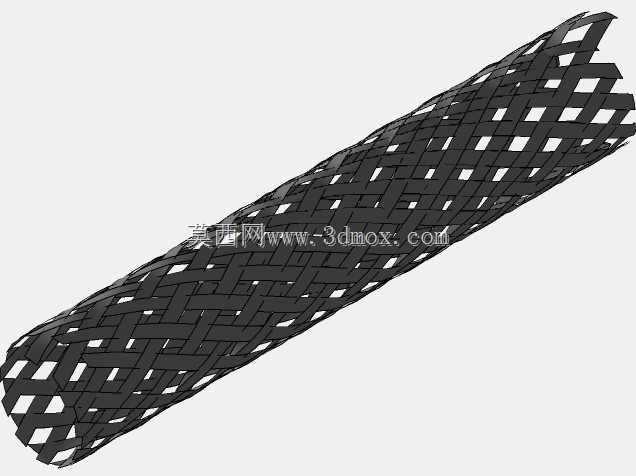

编织结构柔性连接圆柱网格构件

　　这类带编织镂空结构的圆柱网格构件，在柔性管路连接、线缆防护、流体整流场景中有着非常广泛的应用，类似柔性连接器的结构特性，让它可以在小幅度偏角、轴向伸缩的安装工况下，替代刚性筒体完成介质或线缆的包覆导向，不会因为相邻部件的小幅振动、装配错位出现应力集中断裂的问题。和实体圆柱结构不同，这个构件在设计阶段就没有采用实体建模的思路，全程以曲面构建为核心目标，避免了实体特征带来的文件冗余，在大型装配体中调用时不会占用过多的系统资源，也能顺畅完成曲面缝合、干涉检查等常规工程操作。

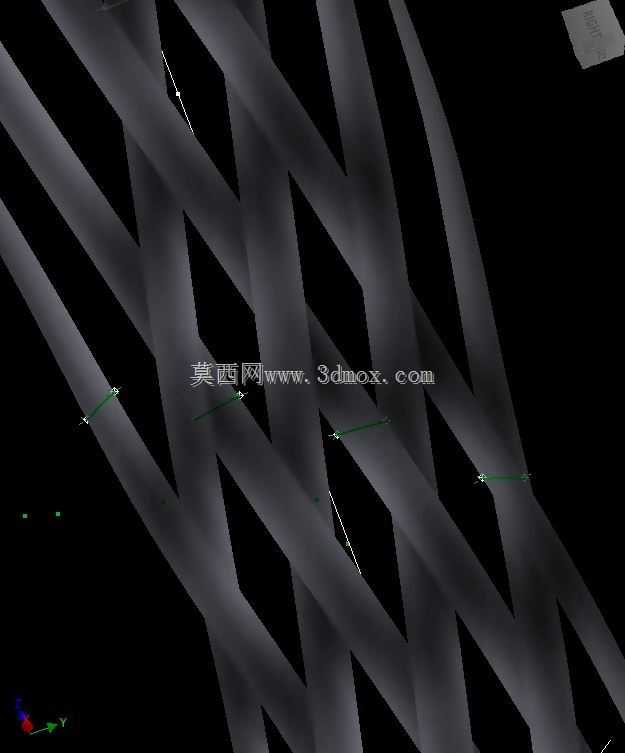

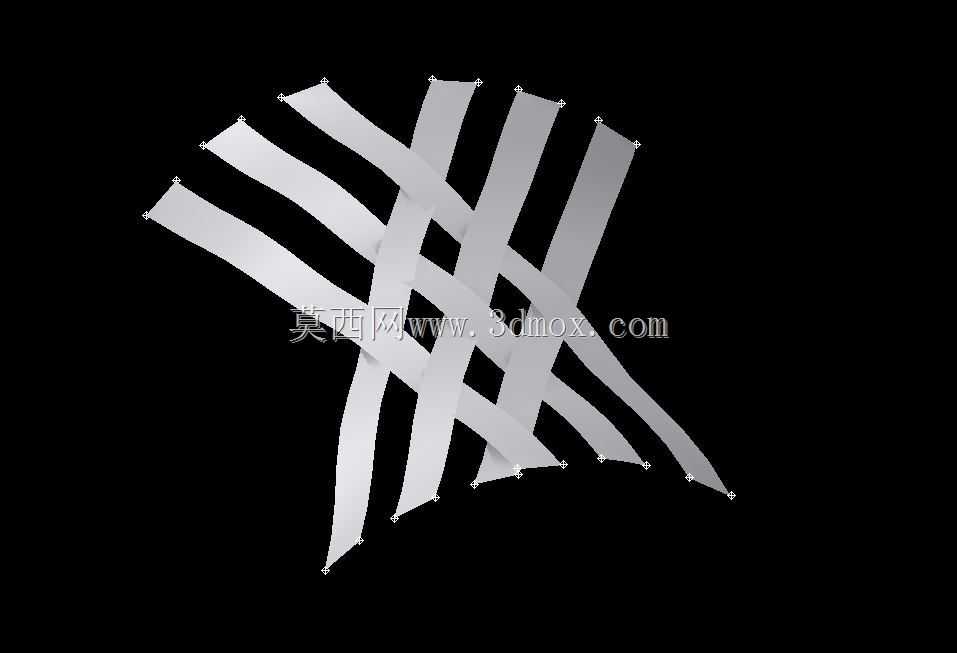

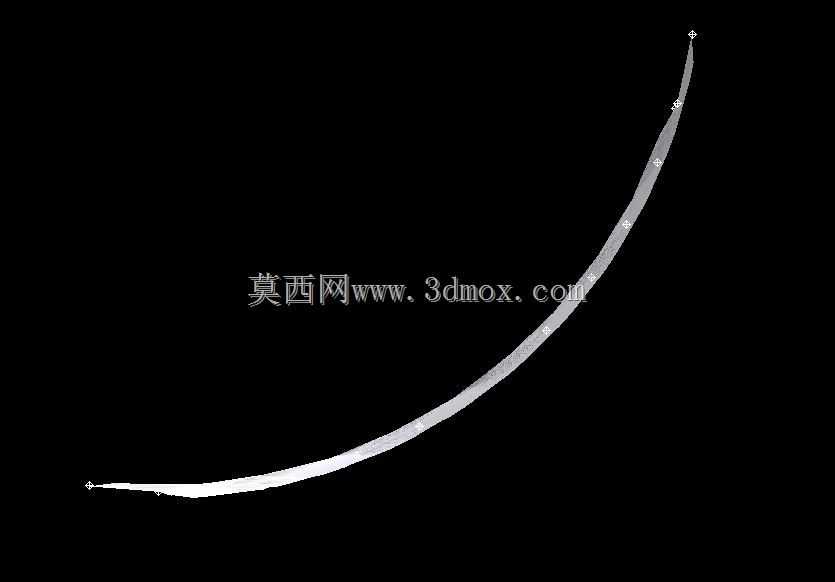

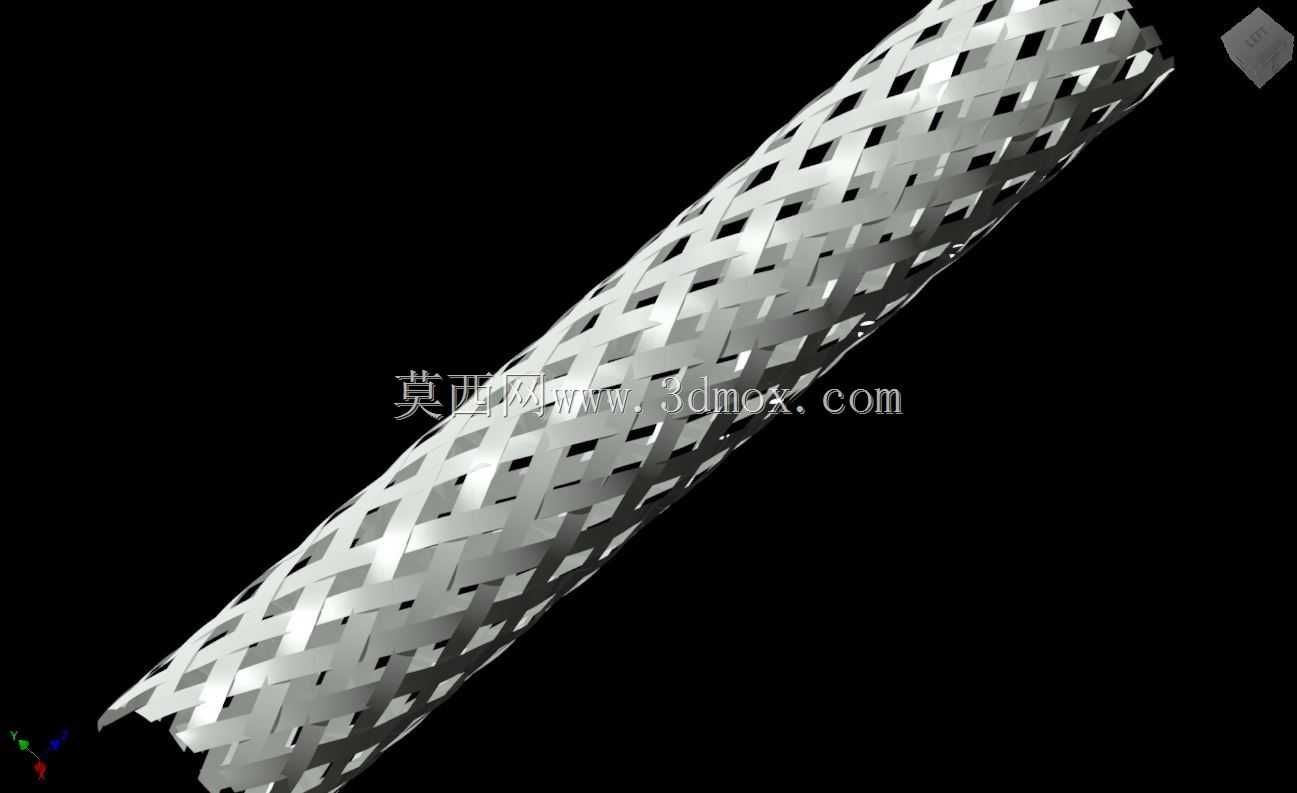

　　设计过程中没有采用常规的阵列、切除特征来生成镂空结构，而是先通过三维方程式草图生成单组编织条带的空间轨迹，将单组条带的曲面特征保存为独立零件，再将这个基础零件导入装配环境，通过绕中心轴的旋转变换，生成环绕圆周的整圈条带结构，同时在条带两端构建边界环曲面，把所有离散的条带曲面衔接为连续的整体曲面，保证网格结构的边缘没有零碎破面，能够直接用于后续的工程图导出、3D打印切片或者仿真分析前处理。之后再将完成整圈构建的部件作为衍生特征导入新的零件环境，对条带的交叉位置、曲面厚度做统一调整，再通过递归装配的方式把调整后的特征传递到整个筒体长度方向，这种设计逻辑的优势在于，只需要修改最原始的三维方程式草图参数，就能快速调整编织条带的宽度、交叉角度、网格孔隙大小，不需要逐个修改阵列特征或者切除特征的参数，调整效率远高于常规的特征建模方式。

　　在实际安装适配层面，这类圆柱网格构件的两端边界环是主要的安装配合面，设计时边界环的直径公差可以根据对接的接头尺寸做参数化调整，不需要重新构建整体结构，只需要修改方程式里的直径参数就能快速生成适配不同管径的规格。网格的孔隙率可以通过调整条带的宽度和编织密度来控制，在需要流体通透的整流场景中，可以加大孔隙率降低流阻，在需要线缆防护的场景中，可以缩小孔隙避免线缆从网格中脱出，同时编织结构本身的轴向伸缩量和径向偏摆量，也能通过调整条带的螺旋升角来控制，升角越大，构件的柔性越好，能够适应的错位量越大，升角越小，构件的刚性越强，支撑性能越好。

　　和市面上常见的冲压成型金属网格筒体不同，这种参数化构建的曲面网格结构，条带的交叉位置是连续顺滑过渡的，没有冲压拼接带来的棱角和焊缝，在用于医疗管路、食品流体输送场景时，不会有缝隙残留介质造成污染，也不会因为焊缝位置的应力集中在反复弯折后出现断裂。在做结构仿真时，连续的曲面模型可以直接抽取中面生成壳单元网格，不需要对实体模型做几何简化，仿真结果的准确度更高，能够准确反映编织条带在受拉、受弯时的应力分布，提前预判结构的薄弱位置。另外，这种曲面结构在导出STEP、IGS等通用格式时，不会出现实体特征容易产生的破面、丢特征问题，和不同的三维设计软件交互时兼容性更好，不需要做大量的几何修复工作就能直接调用。

　　在实际的设备配套中，这类构件常被用在工业机器人的线缆护套位置，随机器人关节反复弯折时不会像波纹管那样出现疲劳开裂，镂空结构也能及时散发线缆工作产生的热量，避免线缆长期高温老化；在通风管路的柔性连接段，这种网格结构外部包覆密封膜后，既能承受管路内的风压，又能补偿管路安装时的位置误差，还能通过网格的孔隙观察内部是否有杂物堆积；在小型化工设备的流体整流段，这种圆柱网格可以打散管路内的紊流，让流体以更平稳的流态进入后续的流量计、过滤器等设备，提升检测精度和过滤效率。设计时特意控制了曲面的面片数量，即使是长度较长的大规格构件，整体的文件体积也控制在合理范围内，不会因为模型过于复杂影响整个设备装配体的操作流畅度，对于需要频繁调用标准件做设备布局的设计人员来说，这种轻量化的模型能够大幅提升设计效率，减少软件卡顿、崩溃的概率。
