机床装夹用标准淬火钢V形定位块

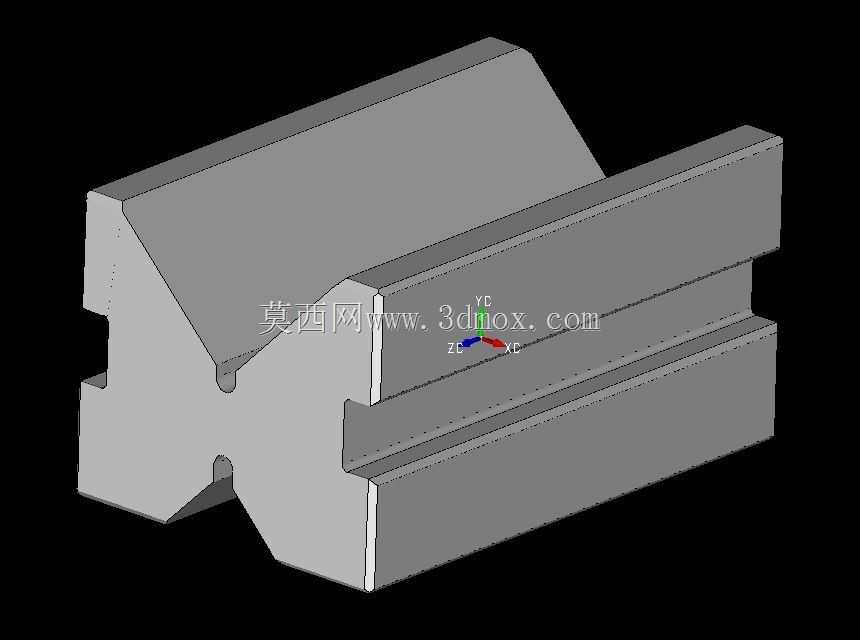

　　在轴类零件的铣削、磨削、钻削工序里，V形块是绕不开的基础定位元件，这款淬火钢材质的V形块，针对车间日常批量装夹的场景做了结构优化，区别于普通铸铁V形块的软质基体，整体淬火后的工作面硬度能稳定维持在HRC58-62，长期装夹带氧化皮的热轧圆钢、调质轴件也不会出现压痕凹陷，能有效避免因定位面磨损带来的同轴度超差问题。从结构上看，这款V形块采用双V槽对称设计，上下两面都开设90度夹角的定位槽，其中大开口槽适配直径20-120mm的轴类工件，小开口槽可装夹直径5-30mm的细长轴，翻面即可切换装夹范围，不用频繁更换夹具，能压缩工序间的辅助换型时间。本体两侧开设的通长凹槽是专门为机床工作台压板预留的装夹位，槽宽匹配车间通用的M12、

　　M16压紧螺栓，安装时不需要额外加工避让孔，直接将V形块底面贴合T型槽工作台台面，穿入压板螺栓就能完成固定，底面经过平磨处理，平面度控制在0.01mm/100mm以内，和工作台贴合后不会出现翘曲虚接的情况。设计阶段特意在V形槽的尖角处预留了0.5mm的退刀槽，一方面是磨削加工V形面时能让砂轮完全走出，避免槽根出现圆角导致工件定位时和槽底发生线接触，保证两个斜面和圆柱工件实现稳定的四点接触定位；另一方面退刀槽可以容纳工件表面残留的切削液、铁屑细末，防止杂质垫在定位面和工件之间造成装夹倾斜，日常清理时用压缩空气对着槽口吹扫就能把积屑吹走，维护起来十分方便。本体两端的吊装小孔是针对大规格V形块的搬运需求设计的，单块重量超过15kg时，

　　穿入吊环就能用行车平稳吊运，不会因为人工搬抬发生磕碰伤。和普通焊接式V形架不同，这款V形块为整体合金钢锻件加工而成，没有拼接焊缝，在承受大吨位装夹压紧力时不会出现焊缝开裂、基体变形的问题，哪怕是装夹重型曲轴、大型液压活塞杆这类重型工件，重复定位精度也能稳定维持在0.02mm以内。在实际生产线的应用里，这类V形块除了单独作为定位元件使用，还可以成对配合使用，长轴类零件加工时，两个V形块分别支撑轴件的两端轴颈，配合尾座顶尖就能完成轴类零件的圆周分度加工，比如在轴上钻径向油孔、铣键槽时，不需要制作专用胎具，调整两个V形块的间距就能适配不同长度的轴件。针对检测工位的需求，V形块的两个定位斜面经过精磨处理，表面粗糙度达到Ra0.8，

　　放在三坐标测量台或者偏摆仪上作为检测基准时，能准确反映轴件的圆度、同轴度、径向跳动误差，不会因为定位面的粗糙纹理影响检测数据的准确性。很多车间师傅在使用这类V形块时容易忽略安装边界的问题，这款V形块的总宽度为120mm，安装时两个相邻夹具的间距不能小于150mm，否则压紧螺栓的扳手空间不足，会导致压板无法压实；V形块的总高度为80mm，装夹工件的中心高会随着工件直径变化，计算加工坐标系时要注意，当工件直径为50mm时，中心高比V形块底面高出67.7mm，提前核算好刀具伸出长度就能避免撞刀风险。另外V形块侧面的基准边可以作为打表找正的基准，安装时用百分表拉一下侧面的直线度，就能快速把V形块的定位方向和机床X轴调整平行，找正时间比用工件外圆找正缩短60%以上。针对长期使用后的磨损问题，这款V形块的两个定位面都预留了0.3mm的修磨余量，当工作面出现磨损拉痕时，可以在平面磨床上重新修磨V形面，修磨后只要保证两个斜面的夹角为90度±2′，对称度误差不超过0.01mm，就能继续正常使用，整体使用寿命是普通铸铁V形块的4-5倍。在工装配置选型时，这类标准V形块属于通用工装范畴，不需要针对特定零件单独设计定制，备上2-3块不同规格的产品就能覆盖车间80%以上的轴类零件装夹需求，相比专用夹具能大幅降低工装制作成本，也能缩短新产品试制的准备周期。
