哈斯立式铣床配套移动式切屑收集周转料斗

　　在机加工车间的日常生产流转里，立式铣床加工产生的卷状、碎块状切屑清理一直是现场5S管理的核心环节，尤其是哈斯系列立式铣床的排屑口高度、排屑落点固定，常规的开放式废料箱容易出现切屑飞溅、转运费力、倾倒不便的问题，这款配套的切屑收集料斗，就是针对这类加工场景做的定向结构设计。

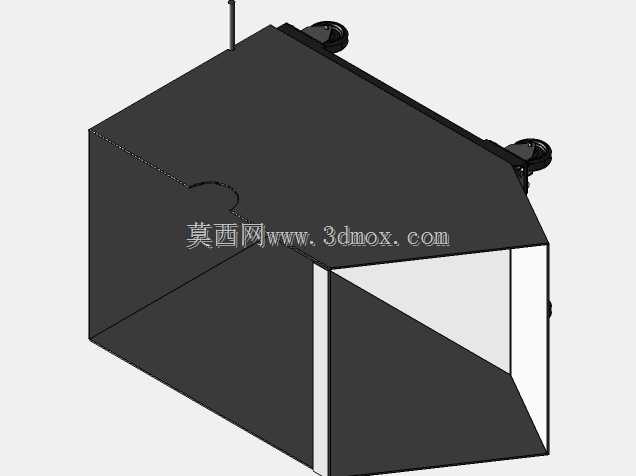

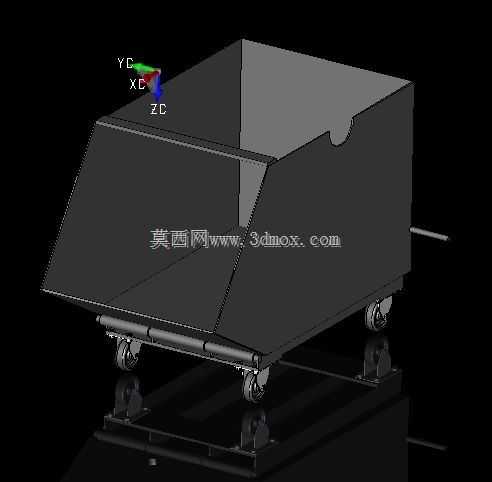

　　从实际使用逻辑出发，料斗整体采用敞口斜向立面的结构，靠近机床排屑口的一侧做了低倾角的斜挡板设计，既可以承接从排屑机输出的高速飞出的切屑，避免碎铁屑、铝屑溅落到车间地面，也能在人工清理工作台面切屑时，直接用毛刷将切屑扫入料斗内，不会被直立的箱边挡住清扫路径。料斗的上沿一侧做了内凹的缺口设计，这个细节是配合叉车转运做的结构优化，叉车叉齿可以直接从料斗底部的承托位插入，不需要额外调整对位角度，在车间通道狭窄、设备排布密集的加工区域，能大幅缩短转运对位的时间，减少料斗与周边设备、工位器具的磕碰概率。

　　料斗底部配置了四个带刹车的万向脚轮，在机床旁定点放置时，踩下刹车可以完全固定料斗位置，避免排屑过程中料斗受切屑冲击移位；需要短距离转移到车间集中排屑点时，松开刹车就可以人工推行，不需要等待叉车调度，适配小批量加工时频繁清理切屑的作业节奏。料斗的倾倒结构做了重心优化设计，当需要倾倒切屑时，只需要将料斗推到废料堆放区的指定位置，操作人员扶住料斗侧面的受力位，借助底部的翻转支点就可以手动完成倾卸，不需要借助额外的吊装设备，倾翻过程中料斗的重心始终在可控范围内，不会出现料斗整体侧翻、切屑洒落的问题。

　　从结构设计的边界尺寸来看，这款料斗的整体宽度适配哈斯立式铣床的排屑口横向跨度，放置在机床侧方时不会超出机床的安全操作范围，不会影响操作人员更换刀具、装卸工件的操作空间；料斗的额定容屑量匹配单班次8小时铣削加工的切屑产出量，不需要在加工过程中频繁中断生产清理料斗，同时满载后的总重量控制在人工可辅助推行、叉车可轻松转运的范围内，避免料斗容积过大导致满载后超重，增加转运安全隐患。料斗的箱体板材采用加厚耐磨钢板焊接而成，针对尖锐钢屑的刮擦、切削液的长期腐蚀做了结构强化，焊缝位置做了满焊打磨处理，不会出现切屑卡入焊缝缝隙、切削液渗漏滴落到车间地面的问题。

　　在实际车间布局中，这类切屑料斗除了配套立式铣床使用，也可以放置在钻床、攻丝机等产生金属切屑的设备旁，作为工位旁的临时切屑收集容器，相比传统的固定式废料池，移动式的设计可以根据生产排程的调整，灵活变动放置位置，适配多品种小批量生产时的设备工位调整需求。料斗的斜向立面除了防飞溅的作用，还可以在人工清理切屑时，作为临时的沥水结构，带切削液的切屑倒入料斗后，残留的切削液会顺着斜板流向料斗底部的预留积液区，不会在转运过程中沿路滴漏，减少车间地面的清洁工作量，也能方便后续切削液的集中回收处理。

　　设计过程中也充分考虑了料斗的堆叠存放需求，空料斗状态下可以互相嵌套堆叠，在车间仓储区域存放时，能大幅减少占用的空间，对于多机台的大型加工车间，可以批量配置这类料斗，不会因为工位器具的存放占用过多的生产区域面积。料斗的所有外露边缘都做了钝角打磨处理，避免操作人员在推行、清理切屑的过程中被尖锐边角划伤，符合机加工车间的安全操作规范。脚轮的安装位置做了内凹设计，避免料斗在推行过程中脚轮撞击到机床地脚、车间路沿等障碍物，延长脚轮的使用寿命，也能减少推行过程中的卡顿问题。
