开槽机配套自动进料堆叠推送机构

　　在五金小件批量开槽加工的生产场景里，这类进料机构是衔接料堆与开槽主机的核心衔接单元，主要解决人工逐件上料效率低、送料定位一致性差的问题，常见于小型五金件、长条型材坯料的开槽工序段，适配连续节拍的加工产线布局。从实际运行逻辑来看，机构的核心动作围绕堆叠料的分层推送设计：叉形抬升件先将整摞待加工零件向上托举留出底部间隙，避免推送时上层零件随动卡滞，随后横向推料杆将最底层的单件坯料精准推入开槽机的加工工位，待工件进给到位触发加工信号后，抬升结构下降复位，剩余堆叠料落回承料面，循环重复抬升、推料、复位的动作流程，实现连续无间断的自动送料，单节拍送料精度可控制在0.1mm以内，能匹配开槽工序每分钟15-20件的加工节拍。结构设计层面，

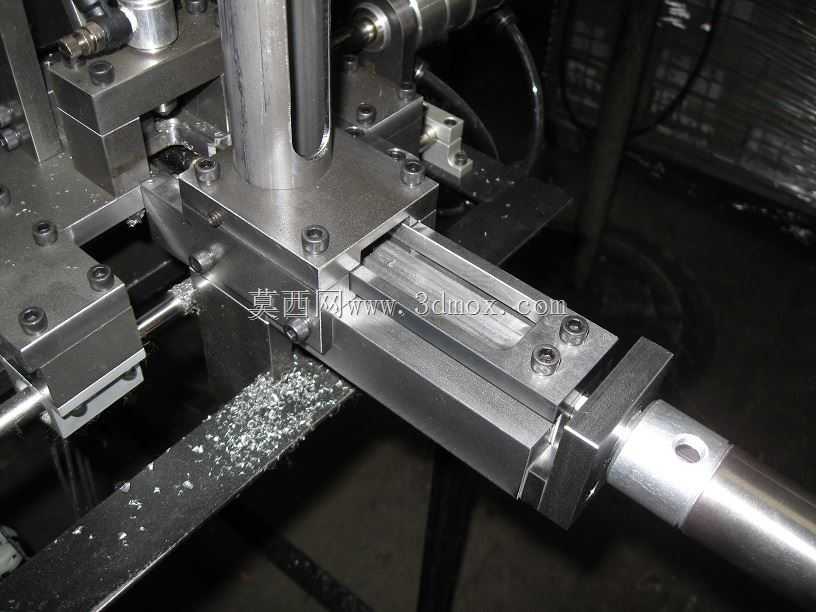

　　整体采用模块化的板式安装框架，所有执行部件都集成在一块整体铣削的安装基板上，基板上预留了与开槽机主机对接的定位销孔与螺栓过孔，安装时不需要额外做适配加工，直接通过销孔定位就能保证送料轨道与主机加工工位的同轴度。横向推送单元采用直线导轨搭配气缸驱动的结构，导轨选用微型宽幅滚珠导轨，侧向负载能力强，推送过程无卡顿，推料头的位置设置了可调节的限位挡块，能根据不同长度的待加工坯料调整推送行程，适配长度在30mm-120mm范围内的长条类坯料加工。抬升叉的结构做了避空设计，叉齿厚度仅2mm，能顺利插入堆叠零件最底层的间隙，叉齿表面做了硬质氧化处理，长期与金属坯料摩擦也不会出现毛刺刮伤工件表面的问题。从安装边界来看，

　　整套机构的横向安装尺寸控制在280mm范围内，纵向深度190mm，垂直方向最高抬升行程40mm，不需要占用开槽机周边过多的安装空间，可直接固定在开槽机进料侧的工作台面上，气源接口采用标准快插接头，接入工厂常规0.5-0.7MPa的压缩空气气源即可运行，不需要额外配置液压动力单元。料仓部分采用可调式侧挡板设计，两个侧挡板的间距可通过腰型孔快速调节，能适配宽度在10mm-50mm范围内的不同规格坯料，换产时只需要调整挡板位置和推料行程，不需要更换核心结构件，换产调试时间可控制在10分钟以内。机构的承料面做了倾斜1.5度的微角度设计，能让堆叠的坯料靠自重始终贴紧定位基准面，避免抬升过程中坯料偏移导致送料错位。在实际生产应用中，

　　这套机构可替代1名专职上料工人，且送料位置的一致性远高于人工操作，能有效减少因送料偏移导致的开槽位置超差、刀具崩损等问题，尤其适合批量大、单件加工节拍短的小件开槽加工场景，比如五金插销、锁具配件、小型连接条这类零件的开槽工序。结构上所有运动副都设置了防尘防护，推料导轨上方安装了薄不锈钢防护挡板，能阻挡开槽过程中产生的金属切屑落入导轨副内部，减少日常维护的频次，日常只需要每周在导轨注油点加注一次润滑脂即可长期稳定运行。抬升气缸的行程两端设置了缓冲垫，抬升和下降动作到位时无刚性冲击，不会导致堆叠的坯料出现跳料、错位的情况，保证每次推送的都是最底层的单件坯料，不会出现叠料推送导致的设备卡滞。
