工位用平板与手持扫描设备安装支架

　　在生产车间的工位终端、仓储出入库核验点这类需要频繁做身份核验、作业信息录入的场景里，这类双设备安装支架是很实用的工位配套结构。日常作业时，作业人员需要同时用到平板终端做操作界面、手持扫描枪做条码或标识的信息采集，零散放置设备不仅会占用有限的工位操作台面，还容易在拿取过程中碰落设备、拖慢作业节拍，这款支架就是针对这类工位痛点做的结构设计。

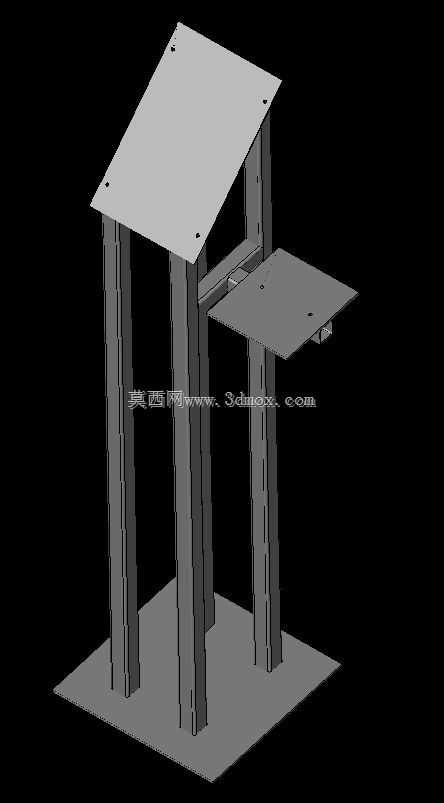

　　从结构布局来看，支架采用上下双层安装板搭配四根竖向支撑柱的框架形式，下层是整块方形安装底板，作为整个支架的承载基础，安装时可以通过底板四角的预留孔位，用膨胀螺栓或者紧固螺丝直接固定在地面、固定工作台台面之上，保证整个支架在作业人员频繁操作、拿取扫描设备时不会出现晃动偏移。上层的主安装板尺寸更大，是专门为平板终端预留的安装位，板体四角同样预留了固定孔位，可以适配不同尺寸的工业平板安装挂架，安装时平板屏幕朝向作业人员的常规站立操作位，倾斜角度经过适配，作业人员站立时视线刚好可以平视屏幕，不用长时间低头操作，能降低长时间作业的颈部疲劳。

　　在主安装板的侧下方，伸出一块尺寸更小的副安装托板，这个位置是专门为手持扫描仪预留的放置位，托板的高度刚好在作业人员垂手就可以够到的范围，扫描完成后随手就可以把扫描设备放回托板，不用转身或者大幅度抬手拿取，能有效缩减单次作业的动作耗时。支撑柱采用等截面的长条形结构，四根立柱均匀分布在底板和上层安装板之间，既保证了整体框架的结构刚性，不会因为上层设备的重量出现板体下垂变形，也预留了足够的走线空间，平板和扫描设备的电源线、数据传输线可以顺着立柱内侧的空隙排布，不会裸露在支架外侧被作业人员剐蹭拉扯，降低线路损坏的概率。

　　设计过程中首先考虑的是工位的安装边界，整个支架的横向占地尺寸控制在较小范围，不会占用过多的工位通道空间，哪怕是在宽度有限的流水线旁工位，也可以顺利安装不影响物料通行。竖向高度的设置匹配国内工厂作业人员的平均站立操作高度，上层平板安装面的高度在1.2米到1.3米区间，副托板的高度在0.9米左右，符合人体工程学的操作范围，不用刻意抬臂或者弯腰就可以完成所有操作。结构上没有多余的装饰性设计，所有板件都采用平直的钣金切割成型，支撑柱采用标准型材加工，加工难度低，后期如果需要调整安装高度，还可以通过更换不同长度的支撑柱来适配不同的工位需求，不用重新加工整套支架结构。

　　实际使用时，这套支架除了可以承载平板和手持扫描设备，也可以根据工位需求，在副托板位置放置小型的标签打印机、身份读卡器这类外接设备，只要设备的安装孔位和托板预留孔匹配就可以直接固定，适配性比较灵活。支架的所有安装孔位都做了沉孔处理，固定螺丝安装后不会突出板件表面，避免刮蹭设备外壳或者刮伤作业人员。整体框架的稳定性经过验证，哪怕作业人员在操作平板时施加一定的按压力度，整个支架也不会出现明显的晃动感，设备安装后不会因为支架晃动出现接线松动的问题。对于需要做工位信息化改造的生产车间、仓储点位来说，这种结构简单、功能明确的安装支架，比通用的设备支架更贴合双设备同时使用的作业需求，安装后可以有效规整工位设备布局，提升作业的流畅度。
