工业仪表安装固定通用方管支架

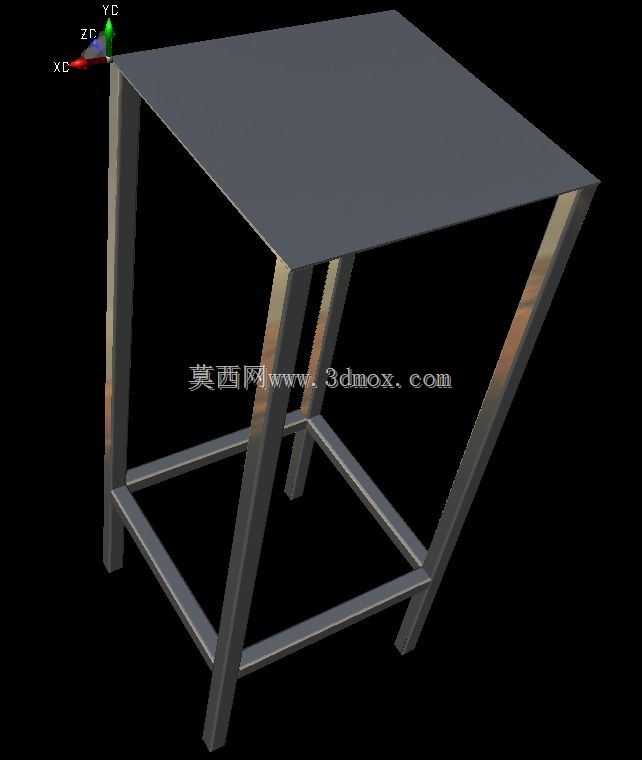

　　在车间现场的设备旁、实验室的测试工位边，或是小型生产线的物料暂存区域，这类方管焊接结构的支架是出镜率极高的基础构件，它没有复杂的传动结构，也没有精密的配合公差，却承担着零散零件规整、小型仪表承托、工位临时置物的实际作用，是生产现场理顺物料流、规范工位布局的不起眼但不可或缺的结构件。从结构设计逻辑来看，这款支架采用标准方形管材作为主体受力构件，四根倾斜布置的主立柱从底部方形框架向上向外延展，承托顶部的方形置物平板，底部的方形横撑框架将四根立柱底端刚性连接，形成稳定的下支撑结构，这种上宽下窄的立柱布置方式，一方面可以让顶部置物面获得更大的可用投影面积，另一方面倾斜立柱的受力路径可以将顶部载荷的竖直分力顺畅传递到底部框架，

　　相比垂直立柱结构，在同等耗材用量下能获得更好的抗侧倾稳定性，即便顶部放置的物件重心略有偏移，也不容易出现支架倾覆的问题。实际使用场景中，这类支架常被布置在测试设备旁，用来放置待校准的压力仪表、温度传感器模块，或是测试过程中需要随手取用的小型接线端子、紧固件盒，顶部平板采用整面平板结构，没有镂空或格栅，不会出现小零件、细小工具从缝隙掉落的问题，表面平整的支撑面可以稳定放置带平底外壳的数显仪表，不需要额外加装固定卡扣就能满足常规静置使用的需求。从安装边界来看，这款支架的底部框架尺寸小于顶部平板尺寸，在现场布置时不需要预留过大的地面占用空间，四根立柱的底端可以直接放置在平整的水泥地面、环氧地坪或是防静电台面上，如果需要长期固定使用，

　　也可以在立柱底端预留的安装孔位打入膨胀螺栓，或是通过脚杯调整水平度，适配地面不平整的安装场景。设计过程中需要重点考量的是焊接节点的强度，立柱与底部横撑的连接位置、立柱与顶部平板的连接位置，都是应力集中的关键节点，建模时需要在这些位置预留足够的焊角尺寸，避免长期承重后出现焊缝开裂的问题；方管的壁厚选择不需要过厚，针对常规的工位置物、仪表承托需求，选用1.2mm到1.5mm壁厚的标准方管就可以满足承重要求，既不会因为结构过重导致搬运不便，也不会因为壁厚不足出现受力变形的问题。和市面上常见的冲压组装式置物架不同，这种焊接式的方管支架整体刚性更好，长期使用不会出现连接件松动、架体晃荡的问题，适合放置重量稍大的小型工业零部件，

　　比如机加工完成的小型轴类零件、待装配的阀组模块，都可以临时放置在支架上，不会因为架体形变导致零件滑落。在三维建模过程中，这类结构不需要做复杂的曲面造型，重点是要准确还原方管的相贯线位置，保证焊接节点的结构贴合实际加工工艺，顶部平板与立柱的连接位置可以采用满焊或是段焊的结构，建模时不需要刻意还原焊道细节，只要保证各构件的装配位置准确，后续导出工程图时就可以直接用来指导下料、焊接加工。实际投产时，所有方管构件都可以采用标准型材切割下料，不需要开模定制，加工门槛低，普通的焊接班组就可以完成制作，后期如果需要调整支架高度，也可以直接通过更换不同长度的主立柱管材快速改型，适配不同的工位置物高度需求。这类支架的使用场景并不局限于工业生产现场，在设备维修工位，它也可以用来临时放置拆卸下来的设备盖板、小型工具，避免精密零件直接接触地面沾染灰尘或是磕碰损伤；在仓储区域的拣货工位，它可以作为小型分拣架，放置高频拣取的标准件盒，减少操作人员弯腰取件的频次，提升工位作业效率。结构设计上没有多余的装饰构件，所有管材的端面都做了平齐处理，没有尖锐的外伸毛刺，避免现场使用时剐蹭操作人员的衣物或是皮肤，顶部平板的边缘可以做轻微的倒角处理，去除切割后的锐边，提升使用过程中的安全性。
