输送机配套可拆卸式操作摇手柄结构

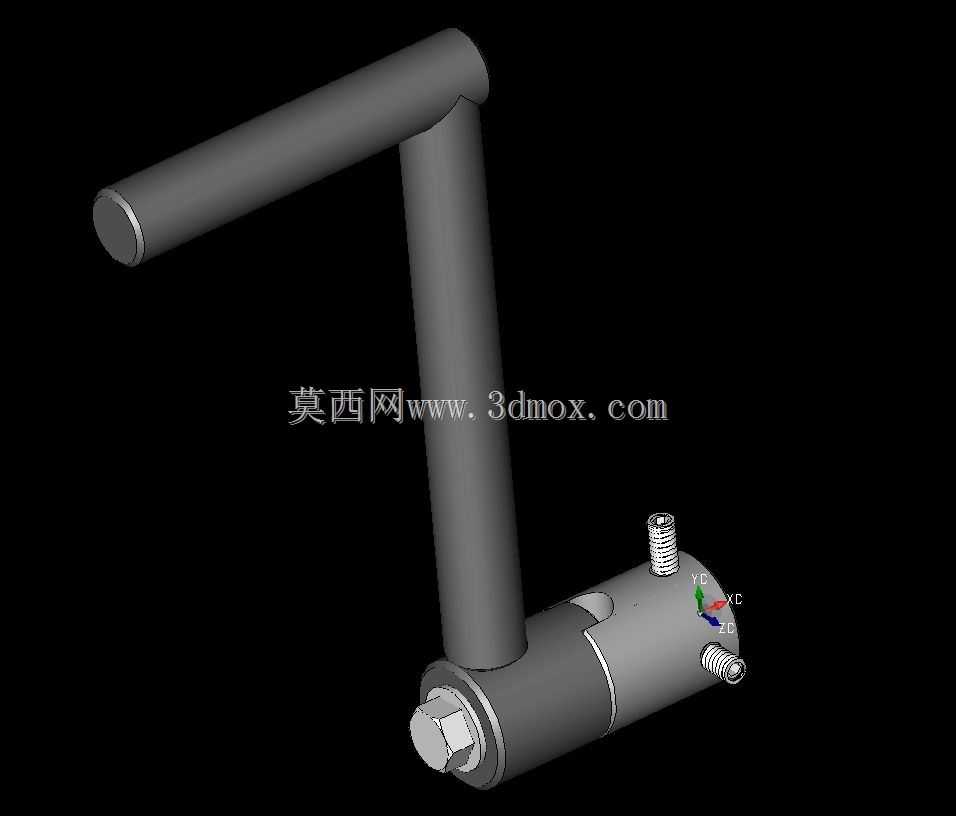

　　在散料输送、生产线转运这类连续作业的工业场景里，输送设备的手动接合操作一直是现场运维、调试环节绕不开的需求——很多带离合结构的辊道输送机、链式输送机，在断电检修、点位调试、卡料排除的工况下，不能直接驱动电机，需要操作人员通过手动操作件完成动力接合、轴位微调的动作，这类操作件如果做成和轴永久固连的结构，日常设备运行时突出的手柄不仅容易剐蹭过往物料、巡检人员，还可能被意外挂碰触发误动作，带来安全隐患。这款手柄的设计就是针对这类场景做的适配，整体采用L型弯折的杆身结构，握持段做了等直径的圆杆处理，表面没有多余的防滑凸起或者滚花，不是因为忽略了握持需求，而是考虑到输送现场多粉尘、多颗粒碎屑的环境，过于复杂的表面纹理容易积存物料渣，

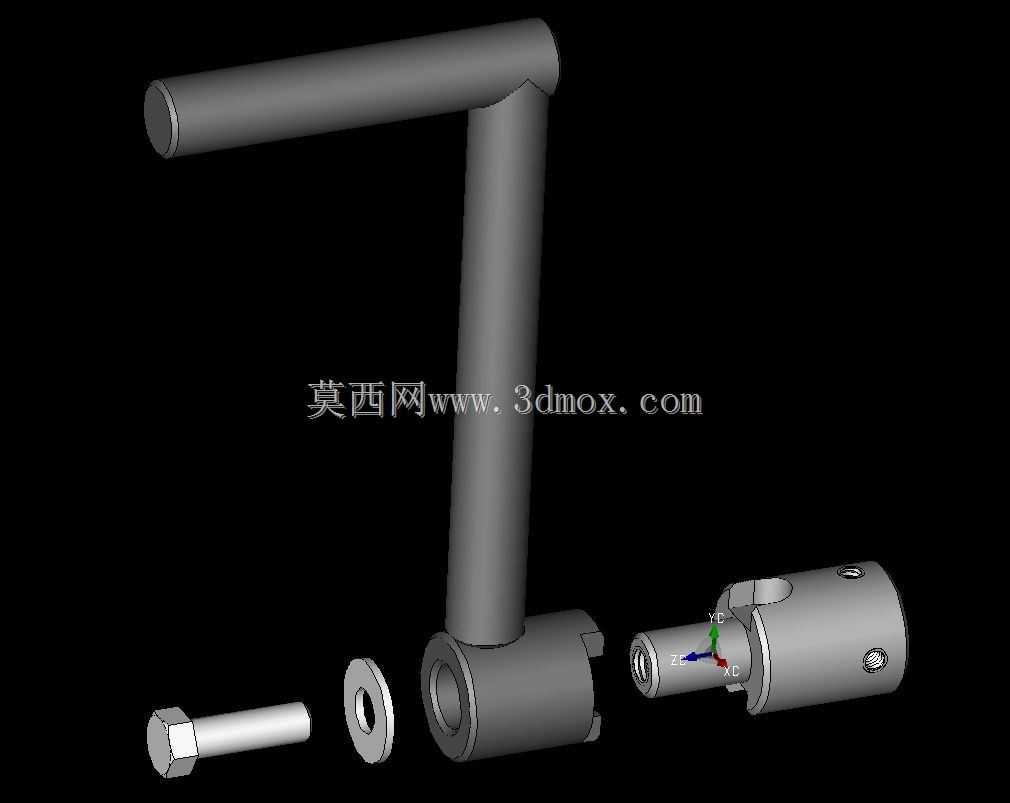

　　反而会让操作人员握持时打滑，光滑的圆杆表面在沾附粉尘后只需要简单擦拭就能恢复干净的握持触感，杆身的弯折角度经过现场操作姿态的校核，握持段和安装基座的垂直距离刚好适配成年人站立操作时的手臂自然摆动幅度，不需要过度抬臂或者俯身就能完成整圈的转动操作，长时间调试也不容易产生肌肉疲劳。安装基座部分采用了剖分式抱紧的结构，基座上开有贯穿的螺栓孔，配套的六角螺栓可以在基座套入轴端后逐步拧紧，让剖分的基座内壁抱紧轴的外圆，同时基座上预留的紧定螺钉孔，刚好对应轴端预先铣削的平面，紧定螺钉拧紧后端面顶在铣平的轴面上，彻底杜绝转动时手柄和轴之间出现相对打滑的问题，这种双重固定的方式，比单纯的顶丝固定能承受更大的操作扭矩，

　　在需要手动盘动重载输送辊道的时候，也不会出现手柄滑脱的情况。很多现场操作人员会担心手柄安装后拆卸麻烦，这款结构在设计时就考虑了快拆需求：当不需要手动操作的时候，只需要松开基座侧面的紧定螺钉，再拧松抱紧螺栓，就能直接把整个手柄组件从轴端拔下来，不需要额外拆卸轴上的其他零件，拆下的手柄可以统一放在现场的工具收纳柜里，避免设备运行时突出的部件带来安全风险；如果需要长期固定使用，也可以在螺栓位置加装防松垫圈，避免设备运行时的振动导致螺栓松动脱落。从安装边界来看，基座的内孔直径适配常规输送设备常用的主动轴轴径范围，基座的轴向长度控制在较短的尺寸内，安装后不会超出轴端的安装空间，不会和轴端的轴承座、端盖产生干涉，L型杆身的转动半径经过核算，

　　转动过程中不会碰到输送机旁的护栏、机架型材，操作人员站在设备侧面的安全操作位置就能完成全部操作，不需要将肢体伸入设备的危险区域。杆身和基座的连接位置做了圆弧过渡处理，没有尖锐的棱角，避免操作时剐蹭操作人员的衣物或者皮肤，基座上的所有外露螺栓端部都没有突出基座表面太多，减少勾挂风险。在实际的设备调试场景里，这类手柄的使用频率其实不低：新设备安装时需要手动盘车检查辊道的转动顺畅度，确认有没有卡滞、异响；日常维护时需要手动转动轴位，检查链轮、链条的张紧情况；设备故障断电时，需要手动接合离合机构，将卡在输送线上的物料移出，避免重启时负载过大烧坏电机。这款手柄的结构没有采用复杂的快拆锁止机构，就是考虑到工业现场的可靠性需求，零件越少、结构越简单，出故障的概率就越低，所有的零件都是标准的紧固件，哪怕出现螺栓丢失、损坏的情况，现场就能找到替换件，不需要专门采购定制配件，不会因为一个小零件损坏就导致整个操作件无法使用。和常见的固定式手轮相比，这种可拆卸的L型手柄重量更轻，拆装更方便，不需要在轴端预留很大的安装空间，对于很多轴端空间紧凑的输送设备来说适配性更强，而且L型的杆身比直柄的摇把能提供更大的操作扭矩，转动时更省力，在需要较大力矩才能盘动的重载输送场景下，操作体验比直柄结构好很多。
