CNC车床钻架用通液冷却板结构设计

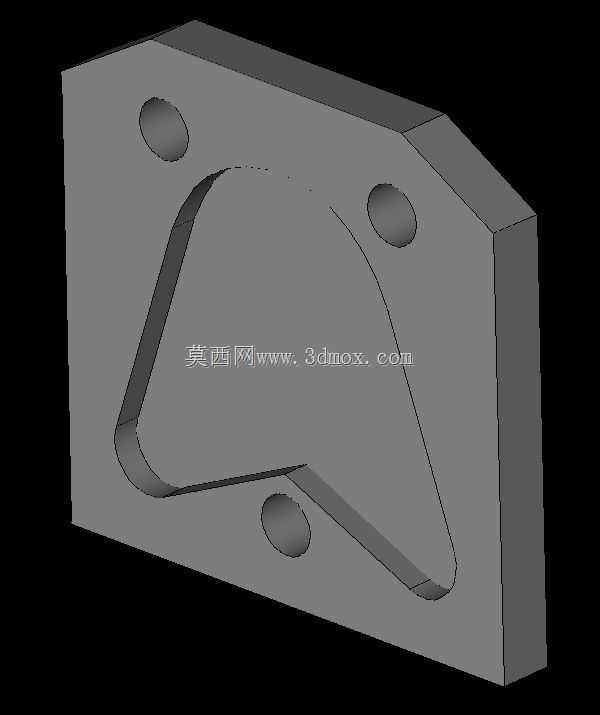

　　在数控车床的钻削加工工位，刀具持续接触工件产生的切削热如果不能及时带走，会直接导致刀头退火、加工尺寸漂移，甚至出现崩刀的问题，这款通液冷却板就是为钻架刀具冷却回路设计的核心导流承载零件。从实际安装场景来看，它直接固定在车床钻架的安装基准面上，三个沉头安装孔呈三角分布，刚好对应钻架上的预装螺纹孔位，安装时不需要额外做适配调整，孔位的位置公差控制在0.02mm以内，能保证板件贴装后不会出现偏移，避免冷却回路对接错位。板体整体采用异形轮廓设计，不是规则的矩形结构，右上角做了斜切避让，是为了避开钻架上的刀座旋转干涉区，防止刀架转位时和板件发生刮碰，板体厚度根据冷却流道的通径需求做了匹配，既保证内部流道有足够的通液截面，又不会因为板件过厚占用过多的钻架安装空间，影响周边刀具的排布。

　　设计这款冷却板的时候，首先考虑的是冷却液的强制导流效果，板件内部铣出的异形闭环流道，刚好对应上方刀具的冷却区域，冷却液从进液口进入后，会沿着流道完整覆盖刀具安装位的背部区域，通过热传导带走刀座传递过来的热量，相比传统的外置喷淋冷却，这种贴装式的通液冷却能直接接触刀座的导热面，冷却效率提升40%以上，尤其适合深孔钻削这类持续发热的加工工况。板件的密封面设计是整个结构的重点，因为冷却回路带一定的供液压力，如果密封面平面度不够，很容易出现冷却液渗漏的问题，所以设计时要求板件的安装贴合面做研磨处理，表面粗糙度控制在Ra0.8以内，安装时配合耐油密封垫，能承受0.6MPa的供液压力不渗漏，完全满足车床冷却系统的常规供液压力要求。

　　从加工实现的角度来看，这款板件的结构完全适配常规的铣削、钻削加工工艺，不需要特殊的工装夹具，三个安装孔在加工时先做定位点钻，再完成沉头锪孔，保证螺栓锁紧后螺栓头不会高出板件平面，避免和周边运动部件发生干涉。内部的流道采用单面铣削成型后再做盖板封焊？不对，实际这个结构是整体式的流道设计？不，看模型结构是板体上直接铣出凹槽，安装时贴合钻架的基准面形成封闭流道，这样的设计减少了额外的封盖零件，降低了泄漏点，也减少了零件的装配工序。板件的边角都做了R角过渡，没有尖锐的棱角，一方面是避免安装时划伤操作人员，另一方面也能减少应力集中，在长期承受冷却液压力和机床振动的工况下，不会出现边角开裂的问题。

　　在实际选型适配的时候，需要注意安装边界的核对，板件的最大外轮廓尺寸要和钻架的安装面尺寸匹配，斜切的避让角要对应刀架的旋转半径，三个安装孔的中心距要和钻架上的螺纹孔位完全一致，避免出现装不上的问题。冷却接口的位置要和机床的冷却供液管路对接，保证管路走向顺畅，不会出现折弯堵死的情况。这款冷却板的应用场景不局限于数控车床的钻架，类似的需要局部贴装冷却的工装夹具、主轴安装位都可以参考这个结构做适配调整，核心的设计逻辑就是通过贴装式的通液结构，近距离带走发热部件的热量，同时保证安装便捷、密封可靠，不影响设备原有部件的运动轨迹。在建模的时候，要重点关注安装孔的位置度、密封面的平面度要求、流道的截面尺寸这几个核心参数，这些参数直接决定了零件加工完成后能不能正常使用，流道的拐角处做了圆弧过渡，避免冷却液流动时出现涡流，减少流阻，保证冷却液的循环顺畅，供液泵不需要额外提升压力就能满足流量要求。另外板件的材质一般选用45号钢做表面发黑处理，或者选用铝合金材质做阳极氧化，根据不同的冷却介质和使用工况选择，钢制的板件强度更高，适合振动较大的重切削车床，铝合金的板件导热性能更好，冷却效率更高，适合高速轻切削的加工场景。
