金属碎料进料用小型自卸式集料装置

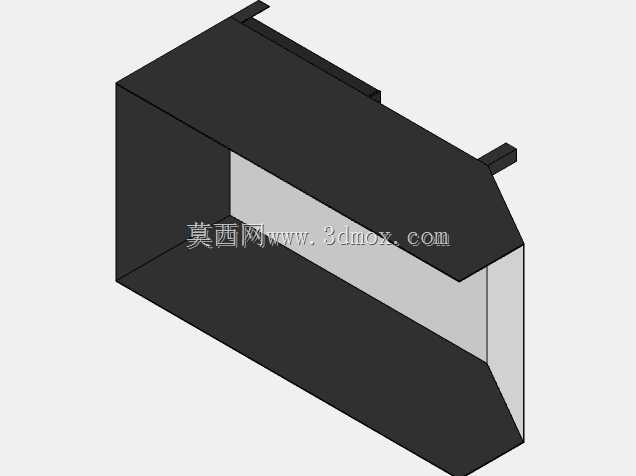

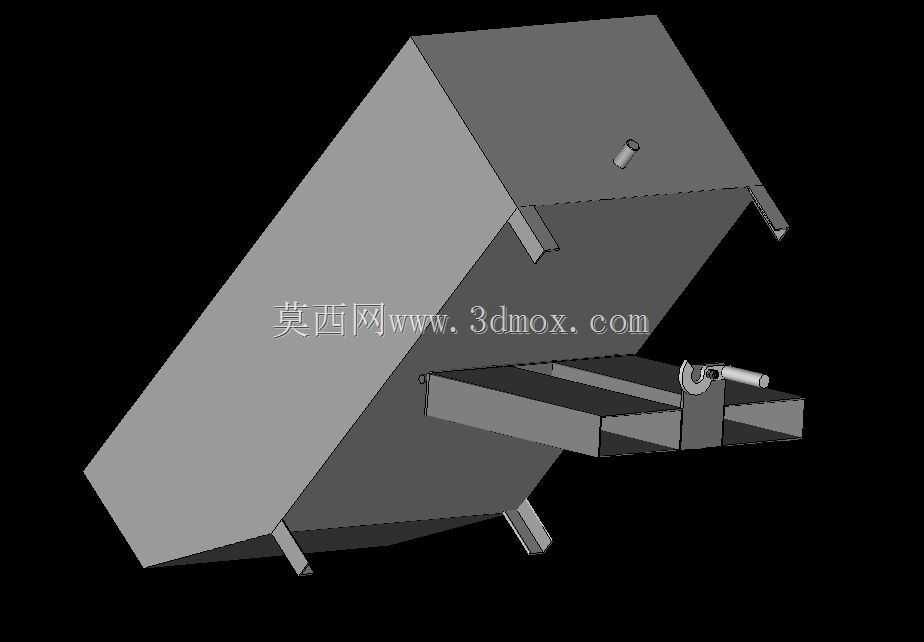

　　在有色金属加工的短流程产线里，这类小型自卸集料装置常布置在破碎工序与绞线加工设备的衔接工位，用来承接上游破碎工序输出的黄铜、青铜碎料，依靠自身的卸料结构完成定量给料，避免碎料在输送过程中出现卡滞、撒漏的问题。不同于常规敞口式料斗，该装置采用斜底式仓体设计，仓体靠近卸料端的底部做了收敛式斜切处理，碎料在自身重力作用下会自然向卸料口滑移，不需要额外加装仓壁振动器就能避免碎料架桥，针对铜屑这类带有一定蓬松度、易搭桥卡料的物料，这种斜底结构能大幅降低堵料概率。装置底部设置了叉车槽位，整体可以直接通过叉车完成工位转移，不需要额外配置吊装挂点，适配多工位轮换的柔性生产需求，在小批量多品种的有色金属加工车间里，

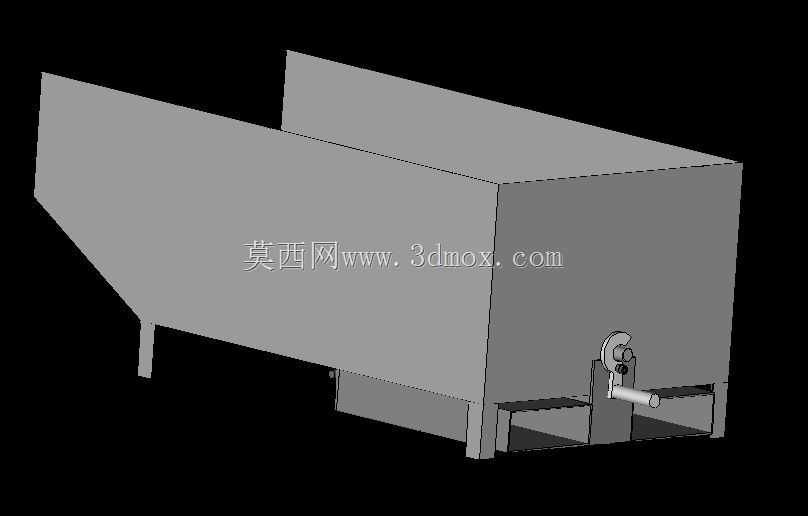

　　这种可快速移位的集料装置比固定焊接的料仓实用性更强。卸料端配置了手动式锁止卸料机构，通过摇柄带动转轴转动来控制卸料闸板的开合角度，操作人员可以根据下游绞线机的进料速率调整闸板开度，不需要配置电动执行器就能完成给料量的调节，在无气源、无电控预留的简易工位也能直接投用。仓体采用薄壁钢板折弯拼焊结构，侧壁做了外翻边加强处理，在控制整体自重的前提下保证仓体刚度，装满碎料时不会出现侧壁鼓胀变形的问题，支腿部分采用方管焊接结构，支腿底部预留了地脚安装孔，长期固定工位使用时可以通过膨胀螺栓与地面固定，避免叉车转运或者卸料过程中装置出现移位。从安装边界来看，装置整体宽度适配标准车间通道的通行尺寸，卸料口的中心高度与常规绞线机的进料口高度匹配，

　　不需要额外加装过渡溜槽就能完成对接，仓体顶部做了敞口设计，上游的皮带输送机出料端可以直接伸入仓口上方落料，不需要额外设置防尘罩接口，针对铜屑这类无粉尘溢出的碎料，敞口设计能大幅降低上料时的对位难度。在实际使用场景中，这类装置也可以适配其他小颗粒金属碎料、塑料粒子的中转给料，只需要根据物料的安息角调整斜底的倾斜角度就能适配不同物料的滑移特性，手动卸料机构的转轴位置做了衬套防护，长期使用不会出现转轴磨损卡滞的问题，闸板与仓体卸料口的贴合面做了折边处理，关闭状态下不会出现碎料漏撒的情况。设计过程中优先考虑了无动力场景下的使用可靠性，没有引入复杂的传动结构，整体没有易损易耗件，日常只需要定期给转轴加注润滑脂就能维持正常使用，

　　维护成本远低于带电动推杆、气动闸门的同类料斗。仓体的有效容积按照单批次绞线加工的碎料用量设计，一次装满可以满足单班次的进料需求，不需要操作人员频繁补料，底部的叉车槽间距适配标准叉车的货叉宽度，转运时货叉完全伸入槽内不会出现倾翻风险，支腿的高度预留了叉车作业的安全距离，货叉进出不会剐蹭到地面或者装置底部的闸板机构。
