感应加热器动力传递驱动结构设计

　　在金属零件表面硬化处理的生产线上，感应加热设备的驱动端直接决定了工件进给的稳定性与加热位置的精准度，这套带束式外壳的驱动结构，正是针对连续式感应淬火工位的实际工况做的定向设计。日常生产里，待硬化的轴类、套类零件需要匀速通过感应线圈的加热区域，进给过程中哪怕出现0.1mm的径向跳动，都可能导致零件表面加热层厚度不均，后续淬火环节直接出现硬度差超差的废品，这套驱动结构的核心作用，就是把电机输出的旋转扭矩平稳传递到装夹工件的杯体上，保证工件在进给、加热、移出的全流程中保持稳定的同轴度。

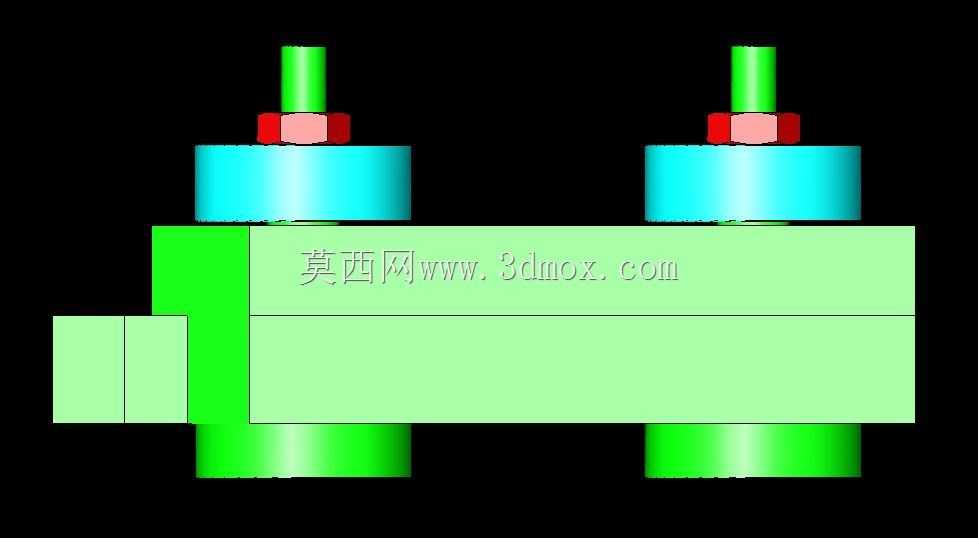

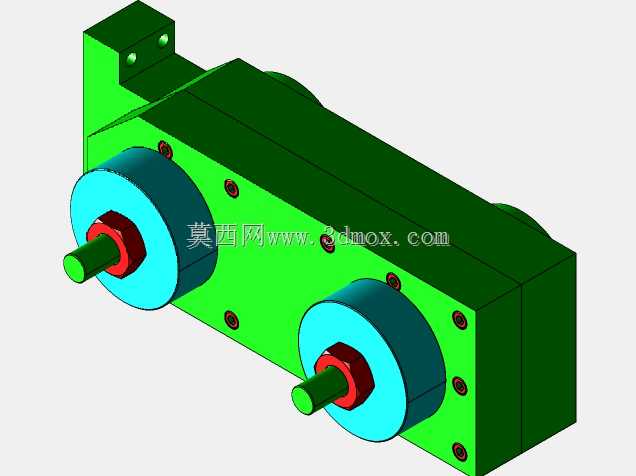

　　从结构功能来看，带束式的外壳并非单纯的防护件，它同时承担了扭矩传递、安装基准、防护密封三重作用：外壳内侧的带束结构和杯体的外圆做了过盈配合的预紧设计，组装初期配合面的接触应力较大，手动盘动会有明显的僵硬感，带载空载运行15到20分钟后，配合面的微观凸峰被逐渐磨平，接触应力释放到合理区间，传动阻尼会降到设计值范围内，既不会出现打滑丢转的问题，也不会因为过盈量过大导致杯体转动卡滞。杯体的内孔根据待加工零件的常见外圆尺寸做了适配设计，内壁预留了弹性夹头的安装槽，可以根据不同直径的工件快速更换夹头，不用整体拆卸驱动端，换型时间能压缩到十分钟以内，适配多品种小批量的热处理加工需求。

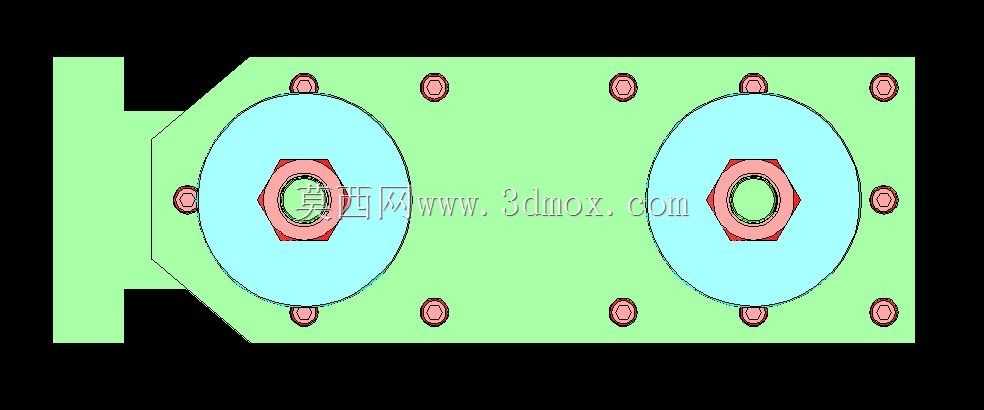

　　安装边界的设计上，这套结构完全依靠底部的螺栓组完成和设备机架的固定，底部安装面做了0.02mm平面度的精加工处理，四个安装螺栓孔的位置度公差控制在0.05mm以内，安装时按照对角顺序分次拧紧螺栓，能让整个驱动单元的安装面和机架完全贴合，避免运行过程中出现共振偏移。很多现场安装的工人图快会只拧两个螺栓或者单侧拧紧，运行一段时间后就会出现驱动端倾斜，杯体和感应线圈不同轴，甚至冷却水顺着安装缝隙渗进驱动壳体内部的问题，设计时特意在底部安装面外圈做了一圈浅槽的密封胶条安装位，配合螺栓的均匀压紧，能完全阻挡工位上喷淋的淬火冷却水渗入结构内部，避免内部传动件出现锈蚀卡滞。

　　实际工况适配方面，感应加热工位的环境温度长期在40到60摄氏度之间，偶尔会有淬火液的飞溅，这套驱动结构的外壳选用了导热性较好的铝合金材质，表面做了硬质阳极氧化处理，既能快速传导传动过程中产生的热量，避免内部轴承因为过热提前失效，也能抵抗淬火液的轻微腐蚀，不用额外做表面防护处理。杯体部分选用了40Cr调质处理，硬度达到HB220-250，和工件夹头接触的位置做了局部淬火，硬度提升到HRC45以上，长期装夹拆卸工件也不会出现磨损变形，保证装夹精度的持久性。传动路径上，电机输出端和带束外壳之间采用了键连接加止顶螺丝的双重固定，避免正反转切换的时候出现键槽松动的问题，针对感应加热时工件需要小幅摆动的工艺需求，这套结构的传动间隙控制在0.03mm以内，摆动进给的时候不会出现空程差，加热位置的重复定位精度能控制在0.05mm以内，完全满足零件表面硬化的工艺要求。

　　日常维护的角度，这套结构没有设计复杂的润滑回路，内部的密封轴承自带终身润滑脂，不用定期加注润滑脂，只需要每个月检查一次底部螺栓的拧紧力矩，清理一下外壳表面沾附的氧化皮和淬火液残留即可，维护成本非常低。针对部分工位需要通水冷却工件的需求，杯体中心做了贯通的通孔，可以通入冷却水直接作用在工件内孔，实现内外同时冷却，提升淬火的均匀性，通孔和外壳之间做了旋转密封结构，转动过程中不会出现漏水的问题，不用额外加装外部的冷却管路，整体结构非常紧凑，安装占用的空间比传统的卡盘式驱动结构小30%左右，适合在老旧设备的改造升级中替换原有驱动结构，不用对设备机架做大规模的改动就能提升装夹稳定性。
