Okuma车床配套零件捕捉器结构设计

　　在数控车床的连续加工作业场景里，加工完成的小型零件如果直接掉落到机床排屑器或者床身底部，很容易被切屑刮伤加工面，也会增加操作人员拾取零件的安全风险，零件捕捉器就是针对这类痛点设计的配套功能部件，适配多款Okuma系列车床的安装空间，在加工循环的收尾阶段承接完成切削的工件，避免工件直接坠落造成的外观损伤与尺寸磕碰，同时减少操作人员进入机床加工区域拾取零件的频次，降低设备运行过程中的安全隐患。

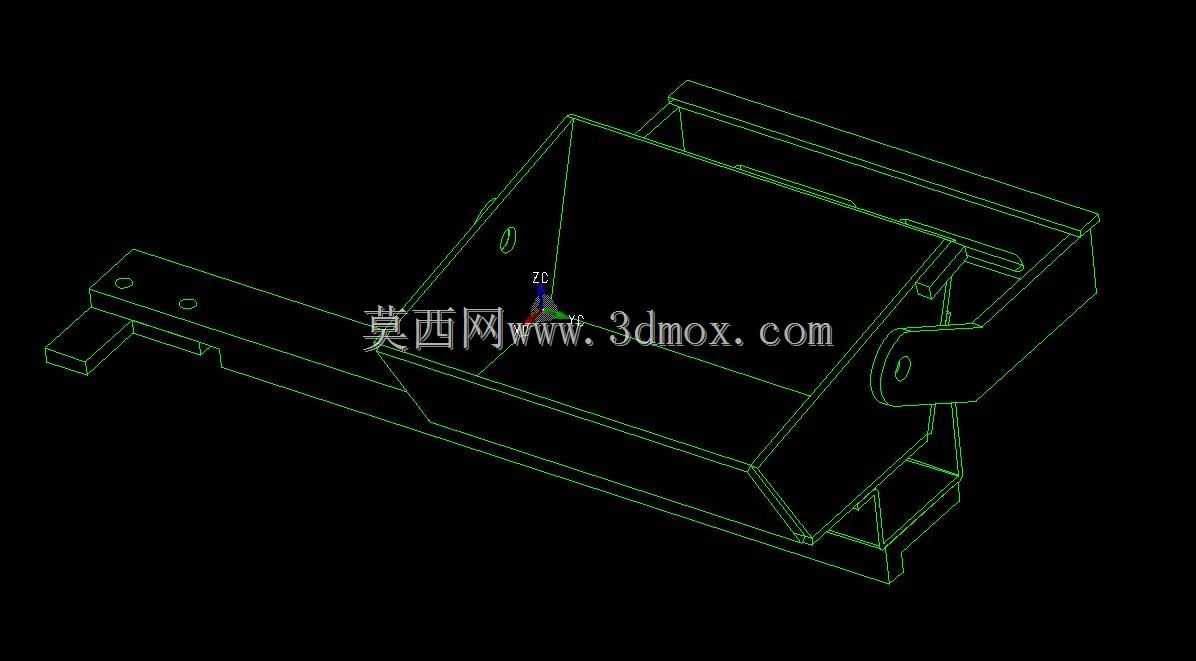

　　从实际使用的工况来看，这类零件捕捉器需要承受加工过程中切削液的持续冲刷，还要耐受切屑带来的摩擦与轻微撞击，因此整体结构采用弯折成型的钣金焊接结构，主体的承接槽做了倾斜角度设计，工件落入后会顺着斜面滑到预设的收集位置，不会在槽体内堆积影响后续工件的承接。安装侧的支臂做了加长设计，上面预留的两个安装孔位完全匹配Okuma车床床身对应的安装螺孔位置，不需要对原有床身做二次打孔改造，安装时只需要将支臂对准安装位锁紧固定螺栓即可，安装边界不会和车床的刀架运动轨迹、排屑器运行路径产生干涉，在刀架做X轴和Z轴的快速移动、换刀动作时，捕捉器的整体轮廓都处于安全避让区间内，不会出现运动碰撞的问题。

　　设计过程中首先考虑的是承接范围的覆盖度，针对Okuma车床常用的加工零件尺寸区间，承接槽的开口宽度做了针对性优化，能够覆盖常规棒料加工后切断的零件落料轨迹，不管是正转加工还是反转加工的落料路径，都能保证工件准确落入槽内，不会出现掉落到槽外的情况。槽体的侧壁做了加高翻边处理，避免工件在滑落过程中从侧边弹出，同时翻边结构也提升了整体钣金件的结构刚性，长期承受工件坠落的冲击力也不会出现钣金变形的问题。支臂和槽体的连接位置做了三角加强筋焊接，在支臂承受偏载力的时候，连接位置不会出现焊缝开裂的情况，能够适配长期高频次的工件承接作业。

　　在实际的机床调试过程中，这类零件捕捉器的安装位置可以根据加工零件的长度做小幅调整，支臂上的安装孔预留了少量调节余量，针对不同长度的工件加工，可以微调捕捉器的前后位置，保证落料点始终处于承接槽的中心区域。针对切削液和切屑的排出问题，承接槽的斜面底部预留了细小的漏液缝隙，落入槽内的切削液会顺着缝隙回流到机床的排屑槽内，不会在槽内积留，细小的切屑也会顺着切削液从缝隙排出，不会在槽内堆积造成堵塞，日常维护只需要定期清理槽内残留的长条切屑即可，不需要做复杂的拆解清洁。

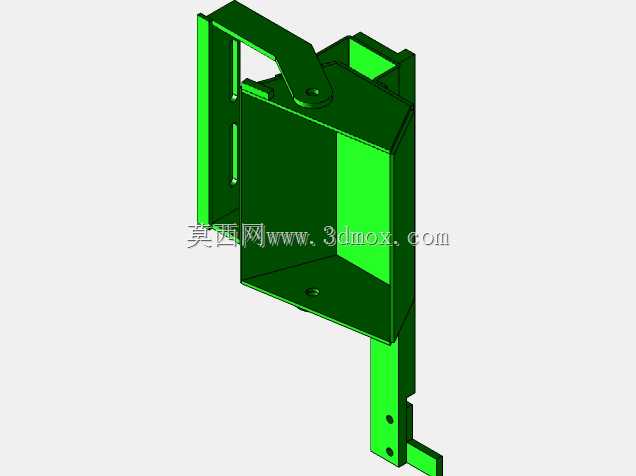

　　从结构建模的角度来看，这个零件的所有弯折尺寸都匹配常规钣金加工的工艺要求，弯折半径、焊缝预留量都符合钣金加工厂的常规加工精度，不需要开模就可以直接通过激光下料、数控弯折、焊接打磨完成制作，加工成本低，制作周期短，替换性强，如果原有设备的捕捉器出现磕碰损坏，可以直接按照这个结构尺寸加工替换，不需要重新测绘适配。整个部件没有额外的运动结构，不需要接电或者接入机床的气路、油路系统，属于纯机械结构的配套附件，故障率极低，安装完成后不需要额外的日常维护，就可以长期稳定发挥工件承接的作用，对于提升数控车床的连续加工效率、减少工件报废率有很明显的实际作用，尤其适合批量加工小型轴类、套类零件的生产场景，能够有效减少操作人员的劳动强度，避免因为拾取零件造成的设备停机等待时间。
