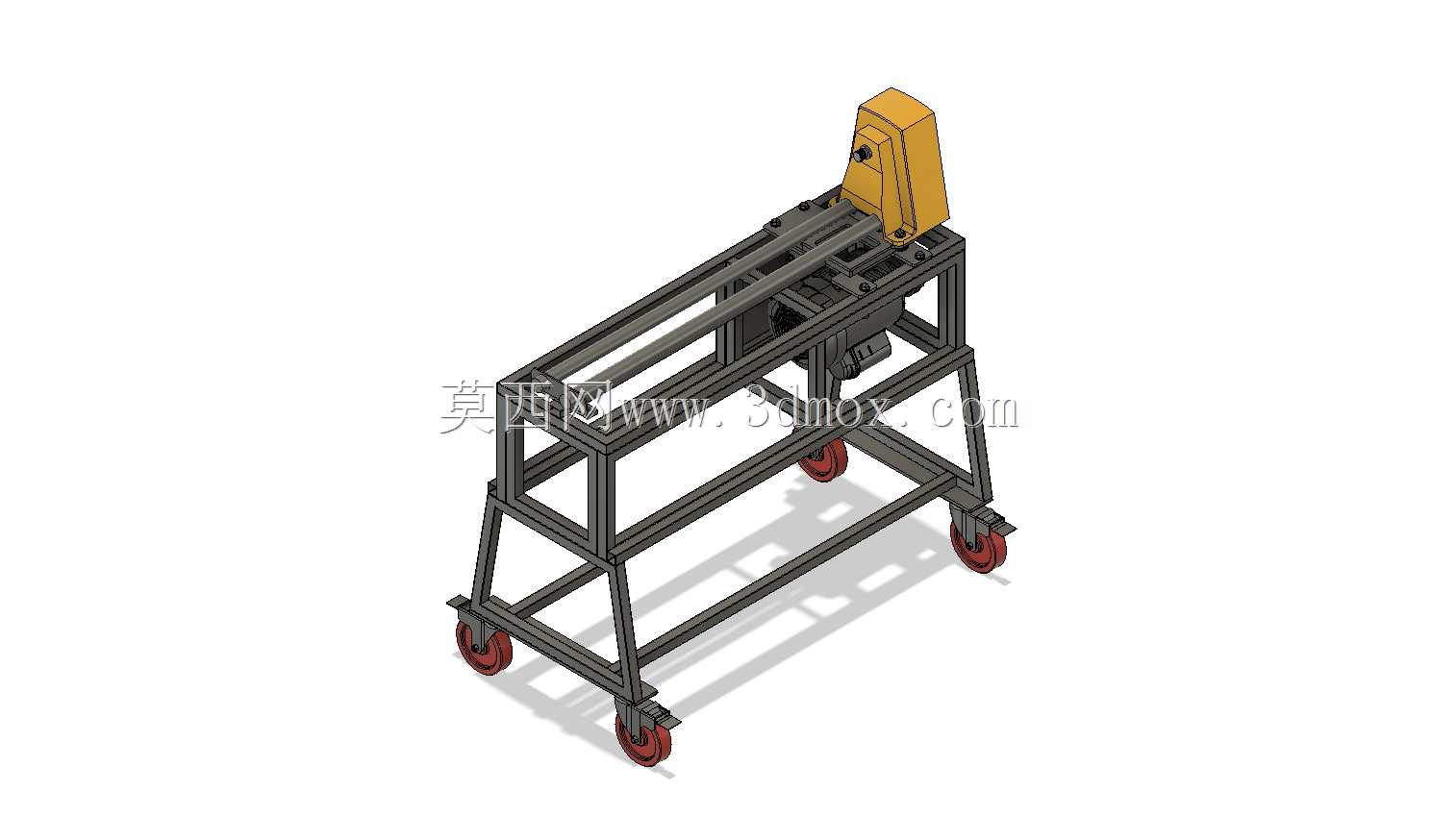

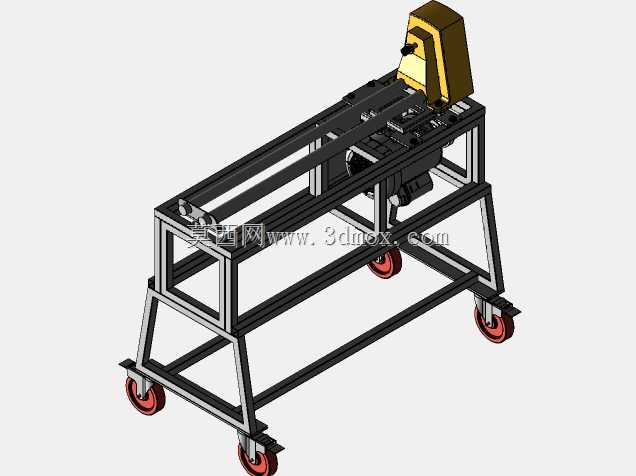

罗克韦尔46101车床配套移动支撑架结构

　　在小型机加工门店、个人维修工坊以及教学实训场景中，小型台式车床的安装固定一直是影响加工精度与操作便利性的核心因素之一，不少存量的罗克韦尔46101系列小型车床，因原厂支架缺失、原有底座锈蚀变形或无法适配现有作业场地的移动需求，往往需要重新设计配套的支撑结构，本次呈现的支撑架结构，正是针对这类小型车床的落地使用需求完成的结构设计。从实际应用场景来看，这类带脚轮的移动支撑架，主要适配需要频繁调整设备位置的作业空间，比如面积有限的临街机加工门店，需要在不进行金属切削作业时将车床推移至墙角腾出操作空间，或是实训车间内需要根据教学安排灵活调整设备排布，又或是维修工位需要将车床推移至待修工件旁完成现场修配作业，

　　相比固定式的混凝土基座或焊接固定台架，带移动功能的支撑架能大幅提升小型车床的场地适配能力。从设备实际用途出发，该支撑架的核心作用是为车床提供足够刚性的安装基准，同时兼顾设备移动与就位后的稳定性，避免车床运行过程中因机架刚性不足产生振动，影响工件的表面加工质量与尺寸精度，同时也要承担车床自身重量以及加工过程中产生的切削载荷，防止机架出现长期形变导致的车床导轨水平度偏移。在功能特性设计上，整个支撑架采用矩形钢管拼焊形成框架式主体结构，框架上部设置与车床底部安装孔位匹配的安装导轨面，可通过螺栓将车床本体牢固锁定在机架上，安装面的平面度在设计时预留了加工余量，可在框架焊接完成后通过铣削加工保证安装基准的精度，避免焊接变形带来的安装面翘曲问题。框架下部采用分层式结构，中间层可用于放置车床配套的卡盘扳手、车刀、量具等常用工具，底部框架则承担整体载荷的传递作用，四个角部分别安装带刹车功能的工业脚轮，在需要移动设备时可解除刹车直接推移，就位后锁死脚轮即可保证设备作业时的稳定性，脚轮的载荷选型按照车床总重量的1.5倍安全系数选取，避免长期承重后脚轮出现卡滞或变形。设计思路上，整个结构优先保证刚性与易加工性，所有框架杆件均采用市场上易采购的标准矩形钢管，不需要特殊的定制型材，焊接节点均采用满焊工艺，焊后进行去应力处理，减少后续使用过程中的焊接残余应力释放导致的机架变形。框架的上部安装位预留了足够的调整空间，

　　可适配同系列不同批次罗克韦尔车床的安装孔位偏差，不需要针对单台设备重新配钻安装孔。在外形尺寸与安装边界的考量上，整个支撑架的整体高度按照成人站立操作的舒适高度设计，保证车床导轨面距离地面的高度在900mm左右，适配大多数操作人员的站立作业需求，避免长期弯腰操作带来的疲劳感。支撑架的整体长宽尺寸比车床底座的外轮廓每边宽出80mm左右，既保证了支撑的稳定性，避免设备重心超出支撑范围导致的倾覆风险，也不会占用过多的额外场地空间，脚轮的安装位置向内缩进20mm，避免推移过程中脚轮磕碰周边的工位器具或人员脚部。框架的侧面预留了可选配的排屑槽安装位，后续可根据使用需求加装小型排屑接盘，收集车削加工产生的金属切屑，保持工位整洁。

　　从结构受力角度分析，整个框架的主受力杆件采用壁厚3mm的矩形钢管，斜向支撑筋布置在载荷传递的核心路径上，可将车床工作时产生的垂直切削力、径向进给力有效分散到整个框架结构上，避免局部应力集中导致的杆件变形。相比采用角铁搭建的简易支架，这种框架式结构的抗扭刚性提升40%以上，能有效抑制车床高速切削时产生的机架共振，改善加工表面的粗糙度表现。在实际制作过程中，该结构的所有零部件均可通过常规的切割、焊接、钻孔工艺完成加工，不需要专用的加工设备，适合小型加工门店自行制作，焊接完成后仅需要对上部安装面进行简单的铣削或打磨找平，即可满足车床的安装精度要求，整体制作成本远低于采购成品的工业设备移动支架，同时可根据自身的使用需求对框架的局部结构进行调整，比如在侧面加装冷却水箱的安装位、电控箱的固定支架等，适配不同用户的个性化使用需求。
