可装夹于虎钳的多工位磨角返工挡板夹具

　　在机加工产线的返工工序中，经常会遇到批量工件存在多余45度角残留的问题，这类缺陷如果逐件装夹打磨，不仅装夹效率低，还容易因为定位基准不一致导致打磨量不均，出现过磨或者欠磨的不良品，这款挡板夹具就是针对这类返工场景开发的专用工装。

　　从实际使用场景来看，这款夹具不需要额外配置专用安装基座，整体外形做了适配标准台虎钳的夹持基准设计，夹具的基座主体为长条形矩形结构，两侧的夹持面做了平行度公差控制，能够直接卡在普通机加工台虎钳的钳口内，不需要额外制作转接板，换型时只需要松开虎钳就能完成拆装，适配车间内绝大多数常规规格的台虎钳，不需要占用专用的打磨设备工位，在普通的砂轮机、手持角磨机工位都能快速部署使用。

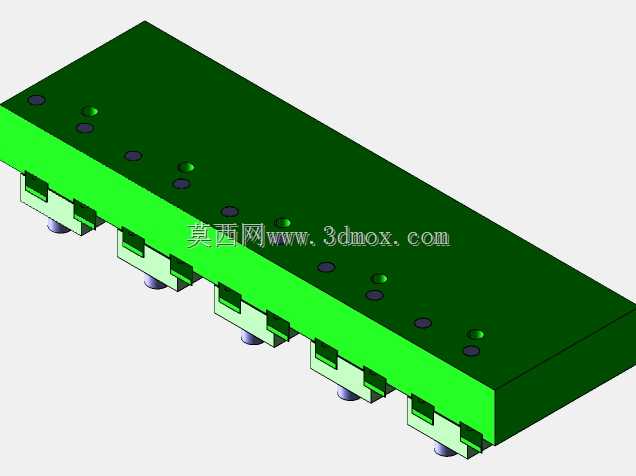

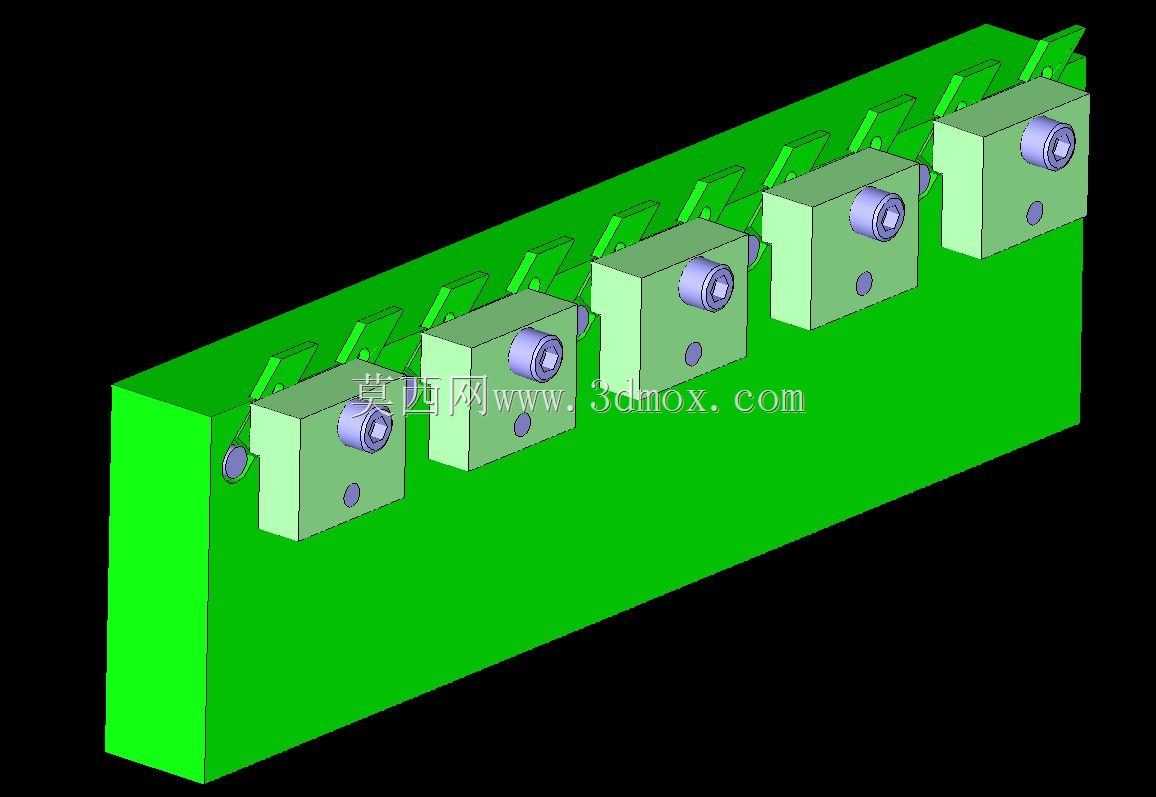

　　结构设计上，夹具采用了多工位并排布局，沿着长条形基座的长度方向，等距布置了五组独立的工件装夹单元，每个装夹单元都配置了独立的侧向压紧螺钉与定位基准面，能够同时装夹五件待返工的工件，单次装夹就能完成多件工件的打磨作业，相比单工件逐件装夹的作业方式，能够减少七成以上的装夹辅助时间，大幅提升批量返工的作业效率。每个装夹单元的定位面都做了统一的尺寸校准，所有工位的定位基准保持一致，打磨时只需要将打磨工具靠在夹具的基准挡板上，就能保证所有工件的45度角打磨量一致，避免人工手持打磨时的角度偏差问题。

　　夹具的基座主体采用整体式结构设计，没有多余的拼接部件，整体刚性足够承受打磨过程中的切削振动，不会因为长期受振动出现定位松动的问题。每个装夹单元的压紧螺钉都做了沉头设计，螺钉头部不会突出于夹具的基准挡板表面，避免打磨过程中工具碰到螺钉造成刀具损坏或者夹具损伤。装夹单元的定位槽尺寸根据待加工工件的外形做了适配设计，工件放入定位槽后，待打磨的45度角位置刚好突出于夹具的挡板基准面，突出的高度刚好是需要磨除的余量，作业人员不需要额外测量打磨量，只需要将突出的余量磨至与挡板基准面齐平即可，对作业人员的技能要求大幅降低，新员工经过简单讲解就能快速上手操作。

　　从安装边界来看，夹具的整体长度控制在台虎钳的最大开口范围内，宽度与高度都适配常规台虎钳的夹持深度，装夹后不会出现钳口夹持长度不足导致的夹具晃动问题。基座底部做了平面度处理，放在虎钳导轨面上时能够保持水平，不会出现倾斜导致的打磨角度偏差。每个装夹单元之间预留了足够的操作间隙，打磨时相邻工位的工件不会互相干涉，作业人员的操作空间充足，不会因为间隙过小出现打磨工具碰伤相邻工位工件的问题。

　　在功能特性上，这款夹具除了用于磨除多余45度角的返工工序外，也可以用于小批量工件的倒角加工工序，只需要调整定位槽的垫片厚度，就能适配不同打磨余量的加工需求，具备一定的通用性，不需要针对单一工件单独制作专用工装，能够降低车间的工装制作成本。夹具的所有装夹部件都采用标准紧固件，易损件可以快速更换，长期使用后如果出现压紧螺钉磨损或者基准面碰伤的问题，不需要整体报废夹具，更换对应部件就能继续使用，维护成本极低。

　　设计思路上，这款夹具完全围绕车间现有通用设备的适配性开发，没有采用复杂的气动、液压夹紧结构，全部采用手动螺旋压紧的方式，不需要外接气源、电源，在任何没有动力接口的工位都能使用，结构简单可靠，不容易出现故障，适合车间复杂的作业环境。整体没有复杂的曲面结构，所有部件都可以通过普通的铣削、钻削工序加工完成，制作周期短，成本低，在出现紧急返工需求时能够快速制作完成投入使用，不会耽误产线的返工进度。
