带调节功能的三丰轮廓仪安装支架结构

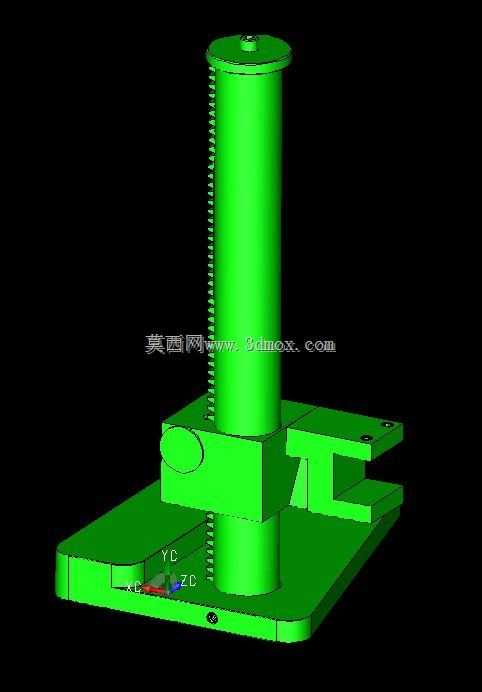

　　在精密尺寸检测工位中，轮廓仪的安装稳定性直接决定了轮廓扫描数据的重复性精度，这款适配三丰轮廓仪的安装支架，正是为了解决车间现场检测时仪器固定、位置调整的实际需求设计的。日常生产中，轮廓仪需要应对不同高度、不同摆放角度的待测工件，比如轴类零件的键槽轮廓、冲压件的边缘倒角、注塑件的分型面错位量检测，都需要仪器测头能灵活调整到合适的作业位置，这款支架的立柱带齿条传动结构，滑动座可以沿着立柱做竖直方向的连续高度调整，调整到位后可以通过侧部的锁紧结构固定位置，避免检测过程中出现滑位导致数据偏差。从结构布局来看，支架底部采用带安装孔的平板式底座，安装时可以通过螺栓将底座固定在检测工作台或者大理石平台上，底座的平面度在设计时预留了刮研修整余量，

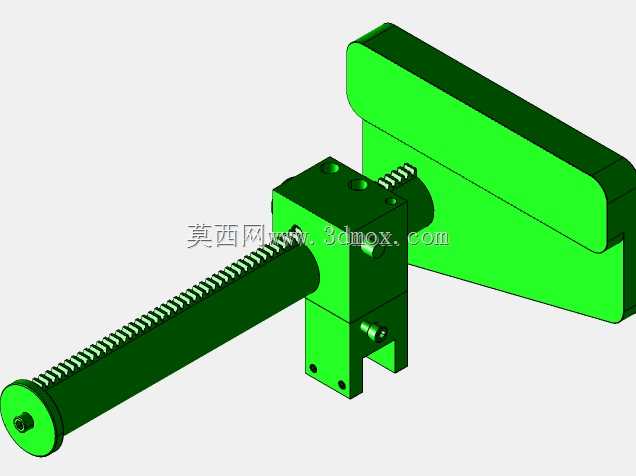

　　现场安装后可以通过配磨保证底座上平面与测量基准面的平行度，避免支架整体倾斜带来的测量系统误差。右侧的工件承托结构采用开口式卡槽设计，既可以用来放置小型待测工件，也可以通过卡槽加装定制的工件定位夹具，适配不同外形的检测对象，卡槽的开口尺寸参考了车间常见的小型轴类、块类零件的装夹需求，不需要额外制作过渡连接板就能完成常规工件的快速装夹。设计时特意将高度调节的传动结构做了外露处理，日常维护时可以直接清理齿条缝隙里积攒的检测室灰尘、铝屑等杂物，不需要拆解整个支架就能完成润滑保养，降低了现场维护的工作量。角度调节功能集成在滑动座与仪器安装位的连接部位，松开锁紧旋钮后可以带动安装在支架上的轮廓仪做小范围的角度偏转，

　　用来适配带斜面特征的工件检测需求，调整时的阻尼手感做了针对性优化，不会出现调整时仪器突然下坠的问题，保证调整过程的安全性。从安装边界来看，立柱的有效升降行程覆盖了车间常规小型工件的检测高度范围，不需要额外垫高底座就能完成从几毫米薄垫片到百余毫米高小型组件的轮廓检测，底座的整体占地尺寸参考了标准检测工作台的可用空间，不会占用过多的台面操作区域，留给操作人员摆放工件、记录检测数据的空间足够充裕。滑动座与立柱的配合面采用了耐磨镶条设计，长期频繁调整高度也不会出现配合间隙过大的问题，能长期保持调整精度，避免因为配合磨损导致的仪器晃动。在实际使用场景中，这款支架既可以固定在实验室的恒温检测间做精密抽检使用，

　　也可以安装在生产现场的线边检测台做工序间的快速检测，结构整体没有复杂的传动组件，普通的设备维护人员就能完成日常的检修与调整，不需要专业的售后人员上门维护，适配生产现场的使用维护条件。设计时没有集成高度调整轮结构，是考虑到部分现场使用场景会加装电动升降模块来实现自动高度定位，预留的安装接口可以直接适配电动调节组件，不需要对原有支架结构做打孔、焊接等二次加工，方便用户根据自身的自动化升级需求做功能拓展。
