矩形冲孔悬挂器结构三维设计

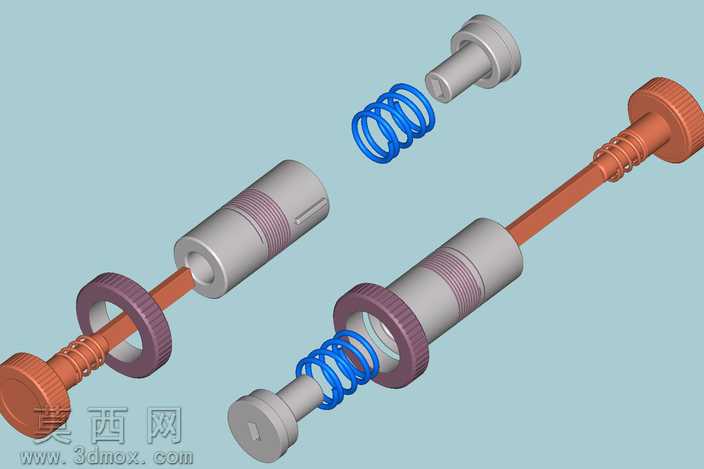

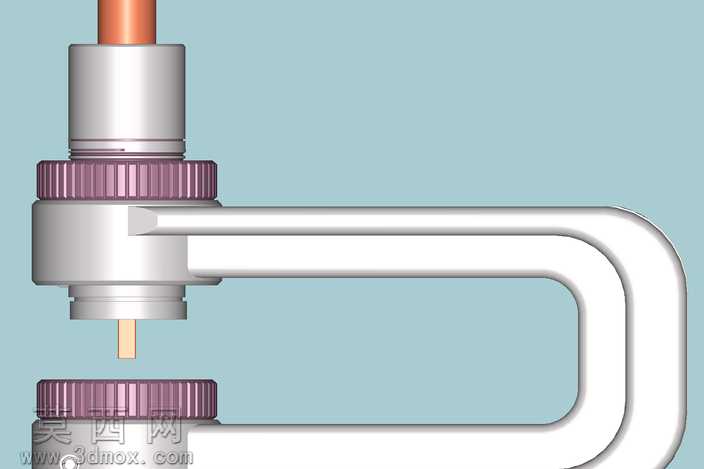

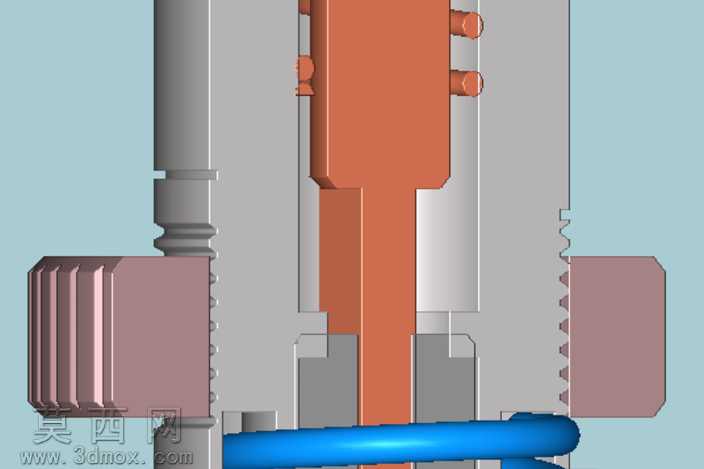

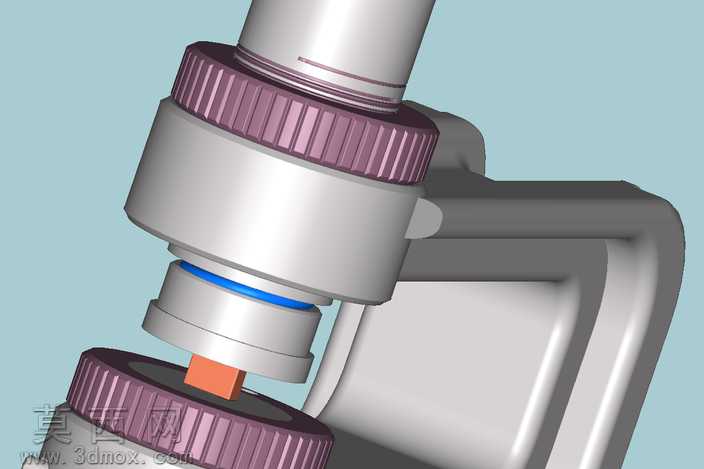

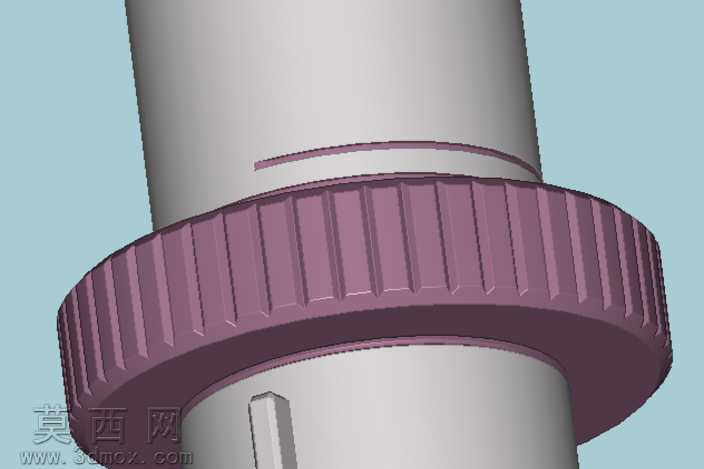

本作品为矩形冲孔悬挂器的三维结构设计，采用主流三维机械设计软件完成全参数化建模，整体建模过程严格遵循机械加工工艺逻辑，对各功能部件的配合公差、装配关系进行了精准还原，确保模型可直接用于后续的工程出图、结构仿真与加工试制环节。模型渲染阶段采用金属质感材质体系，对设备主体的铝合金结构件赋予哑光银白金属材质，还原金属表面细腻的磨砂反光效果；对调节旋钮类部件赋予紫褐色防滑硬质塑料材质，通过凹凸纹理映射还原旋钮表面的滚花防滑结构，提升视觉真实感；对功能密封环部件赋予亮蓝色弹性橡胶材质，通过半透明质感参数调整，还原橡胶件的弹性视觉特征，整体渲染光影柔和，清晰呈现各部件的层级关系与结构细节。结构设计上，核心采用矩形冲孔执行单元，搭配Spring-actuated弹簧驱动脱模机构，可在冲孔作业完成后通过弹簧预紧力实现快速自动脱料，避免冲孔废料卡滞在作业工位；同时设置多维度自调整结构，可适配不同厚度的变量加工材料，通过调节旋钮的旋转行程控制冲孔压合深度，无需更换工装即可完成一定尺寸范围内的矩形冲孔加工作业，适配多品类小批量的柔性加工需求。设计思路围绕快速装夹、高效作业、宽幅适配的核心需求展开，将悬挂挂具功能与冲孔加工功能集成，整体结构紧凑无冗余部件，各操作部件布局符合人体工学，调节旋钮设置在设备易操作的外侧位置，无需额外工具即可完成参数调节；传动路径短，冲孔作用力传递直接，有效减少作业过程中的动力损耗，弹簧脱模机构与冲孔执行单元同轴设置，脱料作用力均匀分布，可避免冲孔工件出现变形、卡料等问题，整体结构经过运动仿真验证，各部件运动无干涉，作业行程符合设计预期，可满足常规五金件、薄板件的矩形冲孔加工场景使用需求，为同类冲孔工装的设计优化提供了可参考的三维结构方案。
