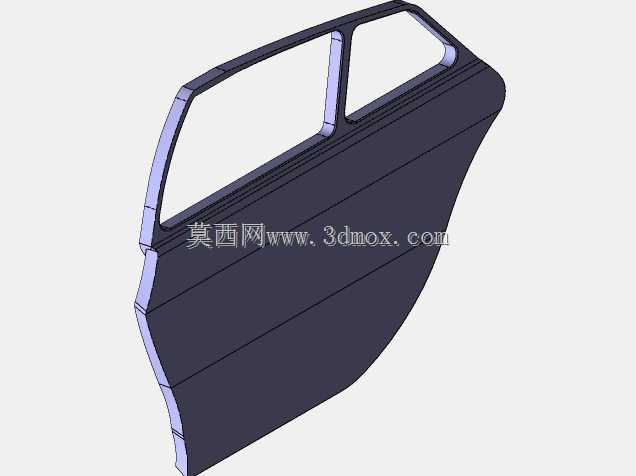

乘用车侧门覆盖件结构设计方案

　　日常做车身结构开发时，侧门作为乘员上下车的核心通道部件，同时承担侧面碰撞防护、风噪阻隔、外观型面匹配的多重作用，这款侧门覆盖件的建模逻辑完全贴合量产车的开发流程，没有做概念化的夸张造型，所有曲面过渡、安装点位都参考了主流A级乘用车的尺寸边界。先从安装匹配逻辑来说，这款车门的上沿窗框区域做了双道密封面的预留结构，和侧围A柱、B柱、C柱的匹配面预留了3.5mm的密封胶条安装槽，窗框的分缝位置和侧围的间隙控制在4mm，和同平台车型的公差带要求一致，不会出现装配后缝隙不均、高速行驶漏风的问题。车门内板的加强筋布局没有做冗余设计，沿着车门腰线位置布置了横向的防撞梁安装位，距离门外板的内表面预留了12mm的溃缩空间，

　　侧面碰撞时能先通过防撞梁吸能，再将力传递到B柱和门槛梁，不会直接侵入乘员舱。很多新手做车门建模时容易忽略玻璃升降的运动边界，这款模型在窗框的导轨位置预留了足够的玻璃升降行程空间，玻璃导槽的安装位沿着窗框弧度做了连续的贴合面，不会出现玻璃升降卡顿、导槽脱槽的问题，同时在车门下部预留了门锁、玻璃升降器、扬声器的安装凸台，所有安装孔位的位置度公差参考量产要求控制在0.2mm以内，不需要二次调整就能直接对接周边附件的数模。从型面设计来看，车门的外表面做了0.7度的微小拔模角度，满足冲压工艺的脱模要求，腰线位置的圆角做了R3的过渡，既保证了外观的线条感，也不会出现冲压时的应力开裂问题，车门下部的内凹造型兼顾了空气动力学需求，

　　高速行驶时能引导气流顺着侧面向后流动，减少乱流带来的风噪。实际装车场景中，这款车门的铰链安装位在前端上下两个点位，两个铰链的间距控制在380mm，能保证车门开关时的支撑刚度，不会出现长期使用后车门下沉的问题，车门限位器的安装位在铰链中间位置，预留了三档限位的卡槽结构，能满足不同开度下的停靠需求，避免开门时磕碰周边障碍物。很多人做车门设计只关注外观曲面，忽略了工艺可行性，这款模型的外板分块线完全避开了外观高光面，所有的焊接边宽度控制在12mm，满足点焊的工艺操作空间，车门内板的减重孔位置都做了翻边处理，既提升了整体刚度，也避免了锐边割伤装配人员的问题，同时在车门下部预留了三个排水孔，位置比车门内板的最低面低2mm，

　　能保证雨天渗入的积水完全排出，不会出现长期积水锈蚀的问题。从使用场景来看，这款车门适配常规的五座乘用车后排侧门，整体宽度方向的尺寸控制在980mm，高度方向1120mm，和常规B级车的侧门尺寸边界完全匹配，不需要大幅调整侧围结构就能直接适配同平台车型，窗框的三角窗位置做了固定玻璃的安装卡扣位，和后侧围的三角窗分缝对齐，保证了外观的整体一致性。做结构校核时可以发现，这款车门的密封面是连续的闭环结构，没有出现断差，关门时能和车身的密封胶条完全贴合，阻隔外界的噪音和雨水，同时车门内板的走线槽做了内置的卡扣位，能固定玻璃升降器、门锁的线束，避免车辆行驶时线束晃动产生异响。
