内螺纹连接90度管道弯头结构设计

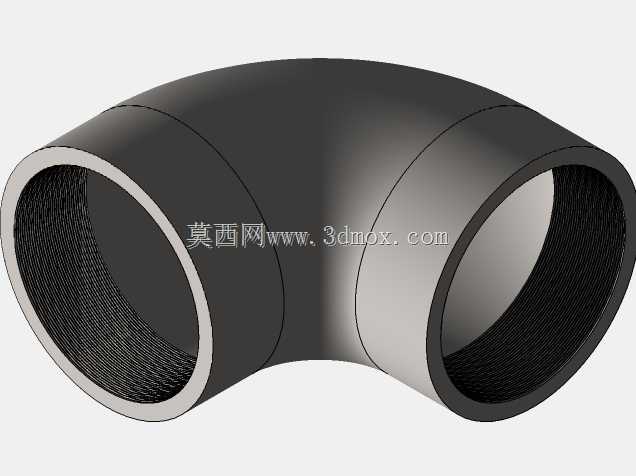

　　在民用给排水、工业流体输送、暖通空调管路、液压气动系统的管线布设场景中，90度弯头是改变管路走向的核心基础配件，本次呈现的内螺纹式90度弯头，是针对中小管径螺纹连接管路开发的标准化结构件，适配公称通径15到50mm区间的低压流体输送场景，可直接与同规格外螺纹管道、阀门、设备接口旋合连接，无需额外焊接或法兰紧固工序，大幅降低现场安装的作业门槛与施工周期。从结构设计逻辑来看，该弯头采用等径90度转弯结构，转弯段的曲率半径严格遵循管路配件的流阻优化标准，内壁转弯处做平滑圆弧过渡，没有直角突变结构，能最大程度降低流体流经转向部位时的局部阻力损失，减少介质在转弯处的紊流、涡流现象，既可以降低管路系统的输送能耗，

　　也能避免介质中固体杂质在转弯处沉积堵塞，适配清水、压缩空气、低压蒸汽、无强腐蚀性的工业流体等多种介质的输送需求。两端的内螺纹采用标准55度密封管螺纹设计，螺纹牙型精度符合管路连接的密封要求，螺纹段长度经过匹配计算，既保证与外螺纹件旋合后有足够的啮合扣数满足连接强度，也不会因螺纹过长导致安装时旋入过量顶触弯头内部流道造成通径缩减。弯头本体的壁厚根据公称压力等级做了均匀化设计，转弯段外侧因流体冲刷受力更大，壁厚做了小幅加厚处理，内侧则在保证结构强度的前提下控制壁厚，避免整体重量不必要的增加，整体采用等壁厚渐变过渡，没有应力集中的尖角或厚薄突变区域，不管是采用金属铸造还是注塑成型工艺，都能避免成型过程中出现缩孔、冷隔、变形等缺陷，

　　成品的结构一致性更好。从安装边界来看，该弯头两端的接口轴线呈严格90度垂直，两个端面的平行度、垂直度公差控制在管路安装允许的范围内，安装时无需额外调整角度即可保证对接管路的走向精度，两端螺纹的起始位置做了导向倒角，现场安装时可快速对准外螺纹件旋入，不会出现螺纹错牙导致的密封失效问题。弯头的外表面为光滑圆弧面，没有突出的棱角或结构凸起，安装后在狭小的管路排布空间内不会与周边管线、支架发生干涉，也便于后期做保温层包裹、防腐涂层涂刷等运维作业。在实际工程选型中，这类内螺纹弯头多用于管路系统中需要垂直转向的节点，比如室内给排水管路的墙角转向、气动设备的气源管路排布、小型液压站的油路转向、消防喷淋系统的管路分支转向等场景，相比焊接式弯头，

　　它不需要动火作业，在有防火要求的安装场景下优势明显，后期管路改造拆卸也更便捷，可重复拆装使用而不损坏连接结构；相比法兰式弯头，它的结构更紧凑，占用安装空间更小，在中小管径的低压管路系统中，综合安装成本与维护成本都更低。建模过程中，先通过旋转特征构建弯头的基础流道与本体轮廓，再通过螺旋扫描特征加工两端的内螺纹结构，对转弯处的内外壁做曲率连续性检查，保证流道面的顺滑度，同时对螺纹收尾处做退刀槽结构处理，既符合实际加工的工艺要求，也能避免螺纹末端出现应力集中导致的开裂风险，整体模型的尺寸公差、形位公差都参照通用管路配件的行业标准设定，可直接用于虚拟管路排布的干涉检查、装配模拟，也可作为生产加工的结构参考依据。
