越野自行车辐条式双锥轮组结构设计

　　这款双锥结构的辐条式车轮，主要面向非铺装路面骑行的越野类两轮车辆设计，可适配山地自行车、轻型越野摩托等对轮组抗冲击性能有较高要求的代步或竞技设备。从实际使用场景来看，这类轮组需要同时应对碎石路面的垂直冲击、弯道侧倾时的横向载荷，以及急加速、制动过程中传递的扭矩，因此在结构设计上做了多维度的针对性优化。

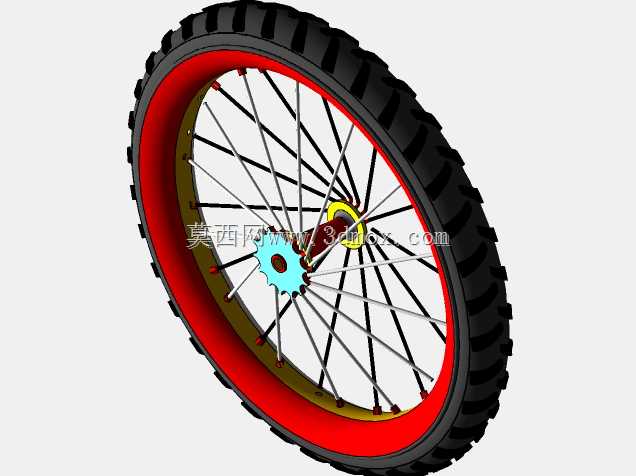

　　轮组的核心承载部分采用了双锥面车圈设计，区别于常规平边车圈，红色涂装的车圈截面带有向内收敛的双锥角度，一方面可以让外胎安装后胎唇与圈边的贴合面积更大，在低胎压越野工况下避免轮胎脱圈风险，另一方面锥面结构可以在同等材料厚度下提升车圈的侧向抗形变能力，过弯时车圈受到侧向挤压力时不会轻易出现瓢偏变形。车圈内侧设置了一圈衬带安装槽，能够避免辐条帽直接摩擦内胎，减少长途骑行中的爆胎隐患。

　　辐条采用了等径高强度钢丝交叉编织的排布方式，从中心花鼓位置呈放射状延伸至车圈的辐条孔位，每根辐条的张紧度经过均匀调校，既可以将路面传递的垂直冲击均匀分散到整个轮组结构上，避免局部应力集中导致的辐条断裂，也能在驱动、制动时高效传递花鼓输出的扭矩，不会出现动力传导迟滞的问题。辐条与车圈、花鼓的连接位置都设置了弯折过渡结构，避免应力集中在辐条的固定端点，提升长期交变载荷下的结构疲劳寿命。

　　中心花鼓部分集成了轴承安装位与飞轮固定结构，图中浅蓝色的棘齿安装座可以适配多速飞轮，满足不同骑行场景下的变速需求，花鼓的轴档位置做了密封结构设计，能够阻挡泥水、沙尘进入轴承内部，降低户外使用时的维护频率。外胎采用了大颗粒深齿纹的越野胎设计，胎块高度较高且排布带有交错角度，在松软泥土、砂石路面上可以嵌入路面获得足够的抓地力，胎体的橡胶配方偏软，能够在颠簸路面过滤部分高频振动，提升骑行的操控稳定性。

　　从安装边界来看，这款轮组的车圈宽度适配1.95-2.35英寸宽度的越野外胎，花鼓的开档尺寸符合常规山地自行车的前叉、后车架安装标准，不需要对车架做额外改装即可直接替换安装。轮组的径向跳动公差控制在0.2mm以内，端面跳动公差控制在0.3mm以内，能够保证高速骑行时的轮组稳定性，不会出现偏摆导致的刹车蹭碟、骑行抖动等问题。在实际装配过程中，需要注意辐条张紧力的均匀性，单根辐条的张紧力偏差不能超过15%，否则会导致车圈受力不均，在大冲击下出现辐条断裂或车圈变形的问题。

　　设计过程中还考虑了维修更换的便利性，所有辐条、花鼓轴承、胎垫都采用了通用标准规格，户外使用出现零部件损坏时，可以快速找到替换件完成维修，不需要定制特殊配件。双锥车圈的外侧边缘做了加厚处理，当骑行中出现意外摔车、车圈磕碰岩石等硬物时，加厚的圈边可以吸收大部分冲击能量，避免车圈直接出现凹陷变形，提升轮组的抗造性能，适合高强度的越野骑行场景使用。
