带凸止口内卡爪式正锁紧垫圈结构

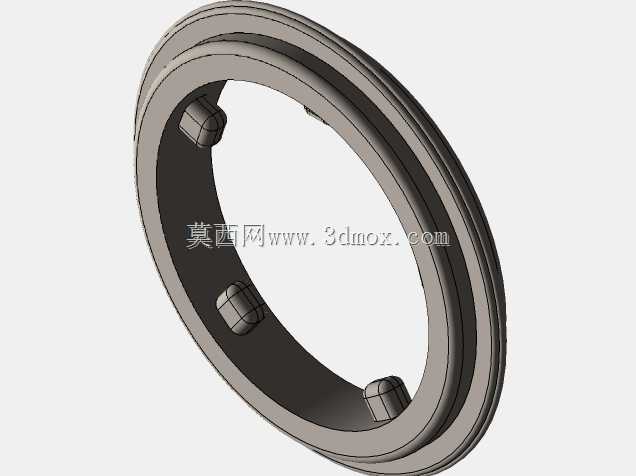

　　在重型传动设备、回转支承装配、精密主轴定位这类对轴向防窜动有硬性要求的工况里，普通弹性垫圈的预紧力衰减问题一直是结构设计里的常见痛点，尤其是承受交变轴向载荷、存在小幅振动的连接部位，靠摩擦力防松的垫圈很容易在长期运行后出现预紧力流失，导致连接副出现轴向间隙，进而引发振动加剧、配合面磨损、定位精度下降等连锁问题，这款带内凸卡爪的正锁紧垫圈，就是针对这类刚性轴向锁紧需求设计的连接件。从结构细节来看，这款垫圈采用环形本体设计，外圈带有多层环形凸棱结构，安装时可嵌入被连接件端面的预制环形槽内，形成径向的定位约束，避免垫圈在装配后出现周向转动；内圈均匀分布三个一体式凸卡爪，卡爪采用带圆弧过渡的方块结构，卡爪的凸起高度经过精确计算，

　　刚好可以卡入配合轴件上预制的三个对应卡槽内，当轴向锁紧力施加后，垫圈本体被压平在两个被连接件端面之间，内圈卡爪与轴件卡槽形成刚性咬合，外圈凸棱与被连接件端面的环槽嵌合，完全阻断了连接副之间的相对周向转动与轴向窜动路径，和传统靠摩擦力防松的垫圈相比，这种刚性卡合的锁紧方式不会因为长期振动出现预紧力衰减，防松可靠性提升数个等级。设计过程中，卡爪的分布角度做了均匀三等分处理，保证锁紧时三个卡爪的受力完全均衡，避免单个卡爪受力过大出现剪切断裂；卡爪与垫圈本体的连接位置做了大圆弧过渡，消除了应力集中点，保证在承受冲击载荷时不会出现根部断裂的问题；垫圈的厚度尺寸根据常用的轴径锁紧需求做了匹配，安装时不需要额外加工复杂的配合结构，

　　只需要在轴件上车出对应宽度与深度的卡槽，在被连接件端面加工出匹配的浅环槽，就可以完成装配，安装边界和同规格的标准平垫圈接近，不需要额外扩大安装空间，可直接替换原有普通垫圈实现锁紧性能升级。在实际应用场景中，这类锁紧垫圈常被用在拖拉机轮毂的轴端定位、工程机械回转机构的轴向锁紧、机床主轴的轴承内圈定位、重载减速机的输出轴锁紧等部位，尤其是在存在频繁正反转、交变轴向载荷的工况下，这种刚性锁紧结构可以长期保持锁紧状态，不需要定期停机复紧连接螺栓，大幅降低设备的维护频次。从装配逻辑来看，这款垫圈属于正向锁紧结构，安装时从轴端套入，将内圈卡爪对准轴上的卡槽推入，直到垫圈端面与轴肩贴合，之后再装入被连接件，拧紧锁紧螺母后，螺母的端面将垫圈压紧，

　　垫圈的内卡爪与轴固连、外圈与被连接件嵌合，相当于在轴与被连接件之间形成了一个刚性的止动桥，完全限制了两者之间的相对转动，哪怕螺母出现轻微的预紧力下降，卡爪的刚性咬合也不会让连接副出现松脱。设计时还特意将卡爪的工作面做了微小的倾角处理，当承受轴向冲击载荷时，卡爪会在卡槽内产生轻微的楔紧效应，载荷越大锁紧力越强，不会因为冲击出现卡爪脱出的问题；垫圈的两个端面都做了精密的平面度处理，装配后与配合面的接触面积超过90%，不会出现局部应力集中导致的配合面压溃问题，可适配硬度在HRC28到HRC45之间的各类金属轴件与被连接件，不需要额外做表面硬化处理就可以满足长期使用的强度要求。
