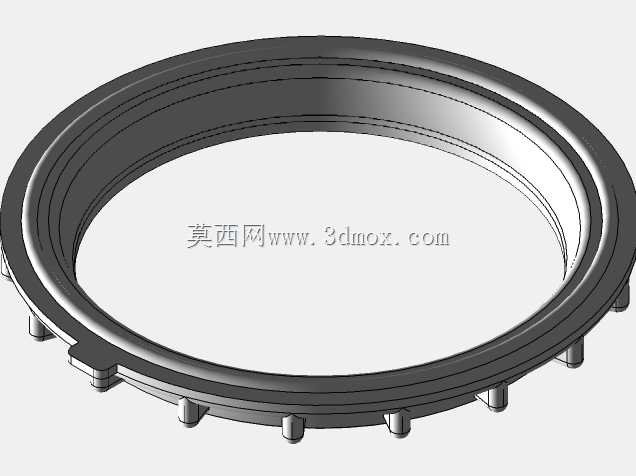

环形带凸耳喷射连接法兰结构

　　该环形构件属于流体输送系统中的喷射配套连接部件，主要应用在需要精准控制流体喷射角度、保障管路连接密封性能的工况场景中，常见于化工流体喷射管路、内燃机燃油喷射配套连接段、工业清洗设备的喷射端固定结构，也可适配部分粉体输送系统的出料喷射口连接位。从实际使用需求出发，这类构件需要同时承担管路对接定位、密封端面压紧、周向受力均匀传递的作用，因此在结构设计阶段，首先要匹配对接管路的通径尺寸，环形主体的内孔尺寸需完全对应输送介质的流通截面要求，避免通径突变造成的介质流阻增大、喷射压力损耗问题。

　　构件主体采用环形薄壁加筋的结构形式，外侧周向均匀分布的凸耳结构是核心安装受力点，每个凸耳的位置度公差需要严格控制，确保与对接法兰的安装孔位完全重合，避免安装时出现强制装配导致的密封面翘曲、连接应力集中问题。环形主体的内侧设置有多道阶梯槽结构，这些槽位主要用于嵌入密封胶圈，不同深度的阶梯槽可以适配不同线径的密封件，满足不同压力等级的流体输送密封需求，当输送高压流体时，可在槽内组合安装O型圈与挡圈，避免密封件被高压流体挤出密封间隙。

　　从安装边界来看，该构件的轴向厚度需要匹配安装位的空间余量，外侧凸耳的外伸长度不能超出周边部件的运动包络范围，尤其是在配套内燃机喷射系统时，要避开周边的线束、油管布置空间，防止装配后出现部件干涉。凸耳上的安装孔采用光孔设计，可适配螺栓穿过连接，孔位的倒角处理能够引导螺栓顺利穿入，降低现场装配的对位难度，同时孔边的倒角可以消除冲压或机加工产生的毛刺，避免毛刺脱落进入管路造成喷射口堵塞。

　　在设计思路上，这类构件没有采用多余的冗余结构，整体壁厚根据受力仿真结果做了优化，非受力区域的壁厚适当减薄以控制整体重量，安装凸耳与环形主体的衔接位置做了圆角过渡，避免应力集中导致的部件疲劳断裂，尤其是在承受管路振动、压力脉冲的工况下，圆角过渡结构能够有效分散交变应力，提升部件的使用寿命。环形主体的密封端面做了平面度要求控制，表面粗糙度需要达到密封配合的要求，避免微观不平度造成的密封面渗漏，端面的边缘做了微小倒角，防止装配过程中划伤密封胶圈，导致密封失效。

　　实际选型应用时，需要先确认对接管路的公称通径与该构件内孔尺寸匹配，再核对安装凸耳的孔位分布圆直径是否与对接法兰一致，同时要根据输送介质的腐蚀性、工作温度选择对应的构件材质，常规工况下采用碳钢做表面防腐处理即可，腐蚀性介质工况则需要匹配不锈钢或工程塑料材质。构件的周向凸耳数量是根据整体连接受力计算确定的，均匀分布的凸耳能够让螺栓压紧力均匀传递到整个密封端面，避免局部压紧力不足导致的渗漏，也能防止局部压紧力过大造成的密封件过度压缩变形。

　　不同于普通的平法兰结构，该构件的内侧阶梯槽还具备一定的流体整流作用，介质流经内孔时，阶梯结构可以消除部分介质的紊流状态，让出口处的喷射流态更加稳定，提升喷射的精准度，这一设计在需要精准控制喷射覆盖范围的清洗设备、喷涂设备工况中作用明显。在三维建模过程中，需要重点保证凸耳位置的周向均布公差，密封端面的平面度在建模阶段就要做基准约束，内侧阶梯槽的尺寸公差需要根据选配的密封件尺寸做适配调整，安装孔的位置需要和对接件的孔位做装配干涉检查，确保虚拟装配时无错位、无干涉，为后续的加工制造提供准确的模型依据。
