双万向节传动轴安装支座组件结构

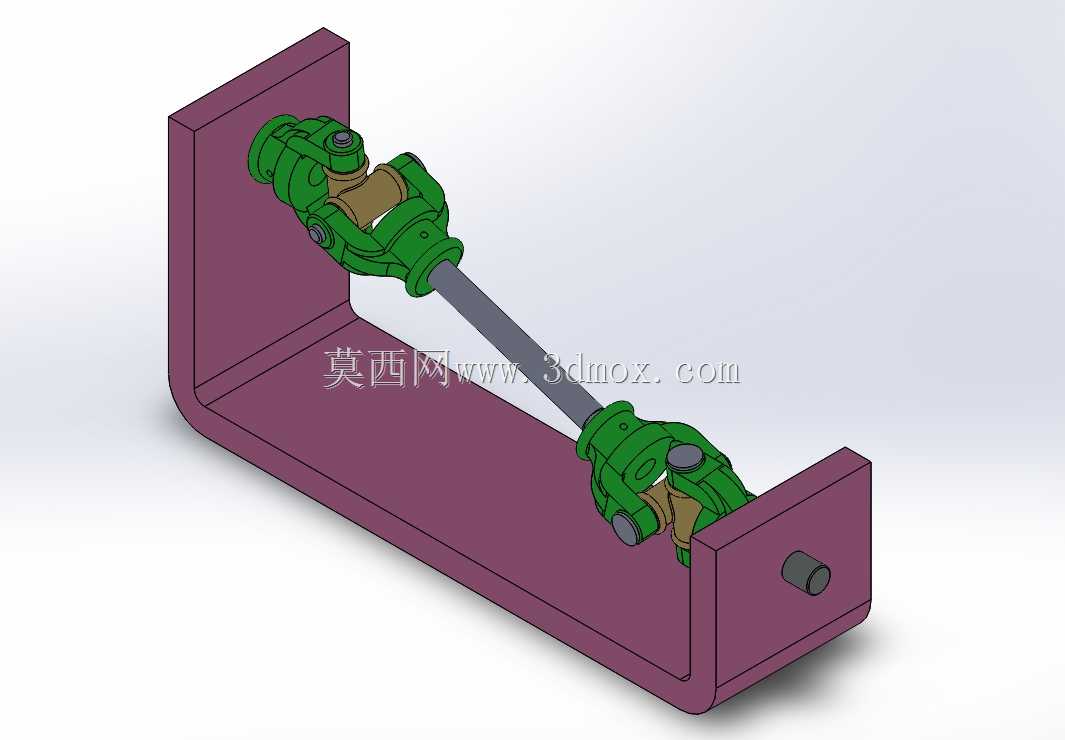

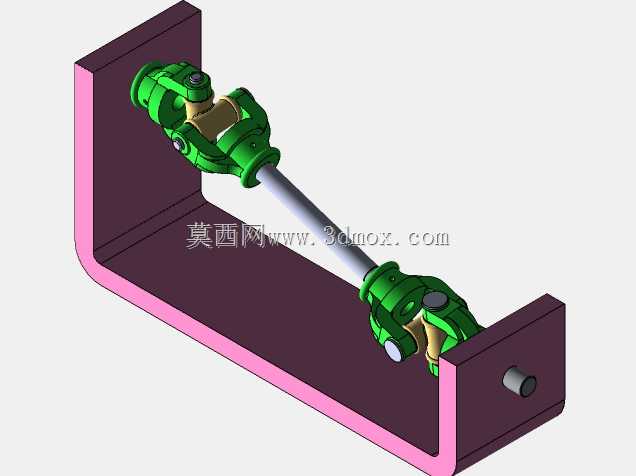

　　这套传动组件的设计核心是解决存在空间偏角的两轴间动力传递问题，在实际工业场景中，这类结构常出现在需要跨距传递扭矩、且输入输出轴无法保证严格同轴的设备布局里，比如小型输送线的动力端延伸、非标设备中动力源与执行端存在安装位偏移的场合，或是需要规避设备内部其他结构件的传动路径设计中。从结构组成来看，两端的十字轴式万向节通过中间花键轴连接，整体被固定在U型安装支座上，支座的两个垂直立板分别对应万向节的输入、输出端安装位，其中一端预留了轴端锁紧的安装孔位，用于固定输出轴的轴向位置，避免传动过程中出现轴向窜动。设计过程中首先要确认的是传动偏角的允许范围，单个十字万向节的有效传动偏角通常在15°以内，

　　双万向节串联的结构可以通过合理布置两端万向节的相位，抵消单万向节带来的输出转速波动，实现等角速传动的效果，这也是这套组件采用双万向节结构的核心考量，相比单万向节结构，它能大幅降低传动过程中的附加动载荷，减少轴系的振动和磨损。安装支座采用U型折弯式结构，这种结构的优势在于一体成型的刚性更好，不需要额外拼接焊接，安装基准统一，两个立板的安装孔同轴度可以通过一次装夹加工保证，避免了分体式支座装配带来的同轴度误差。在确定外形尺寸边界时，首先要根据传递的额定扭矩选定万向节的规格，十字轴的轴颈直径、万向节叉的开口尺寸直接决定了支座的内部净空尺寸，要保证万向节在最大偏角摆动时，不会和支座的内壁发生运动干涉，

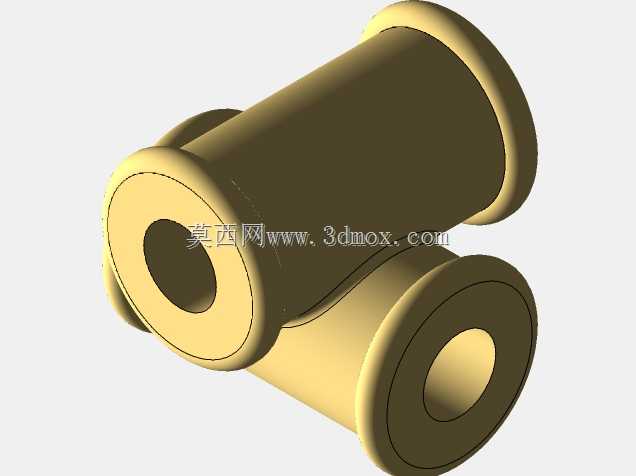

　　中间传动轴的长度则根据两端安装位的跨距确定，同时要预留一定的轴向伸缩余量，抵消设备运行过程中因为温升、受力变形带来的轴系长度变化。实际安装时，首先将一端万向节与动力输出轴连接固定，调整支座的水平位置，保证另一端万向节的安装孔与负载输入轴对中，之后通过支座底板的安装孔将整个组件固定在设备机架上，最后锁紧轴端的固定螺栓，完成装配。日常维护中需要定期检查万向节十字轴的润滑情况，以及支座连接螺栓的预紧力，避免因为螺栓松动导致传动偏角变化，加剧部件磨损。这套结构的建模过程中，需要重点处理万向节的运动副约束，十字轴与万向节叉之间的转动副要保证两个方向的转动自由度，中间传动轴与万向节的滑动副要预留足够的伸缩行程，

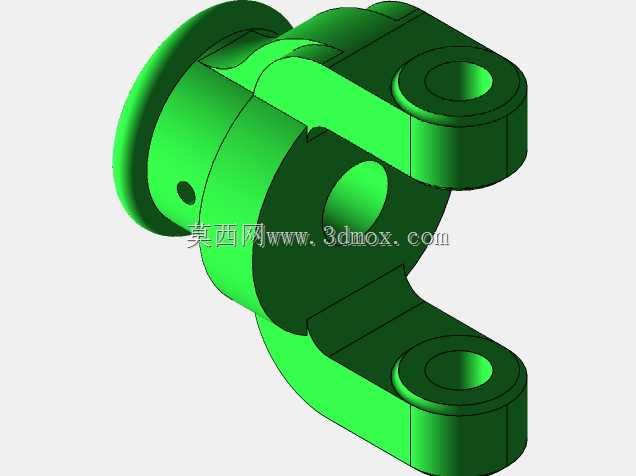

　　装配完成后可以通过运动仿真验证最大偏角下的干涉情况，确认支座的内部空间是否满足运动要求，同时可以模拟不同扭矩下的支座受力变形，优化立板的厚度和折弯圆角，在保证刚性的前提下尽可能减轻组件的整体重量。对于需要调整传动长度的场景，还可以将中间传动轴设计为可调节的花键结构，通过改变花键的啮合长度适配不同的安装跨距，提升组件的通用适配性。在材料选择上，万向节叉通常采用中碳钢调质处理，十字轴采用轴承钢渗碳淬火，保证接触表面的耐磨性，安装支座则采用Q235钢板折弯成型，表面做喷塑或发黑处理，提升防锈能力，适配多数工业车间的使用环境。
