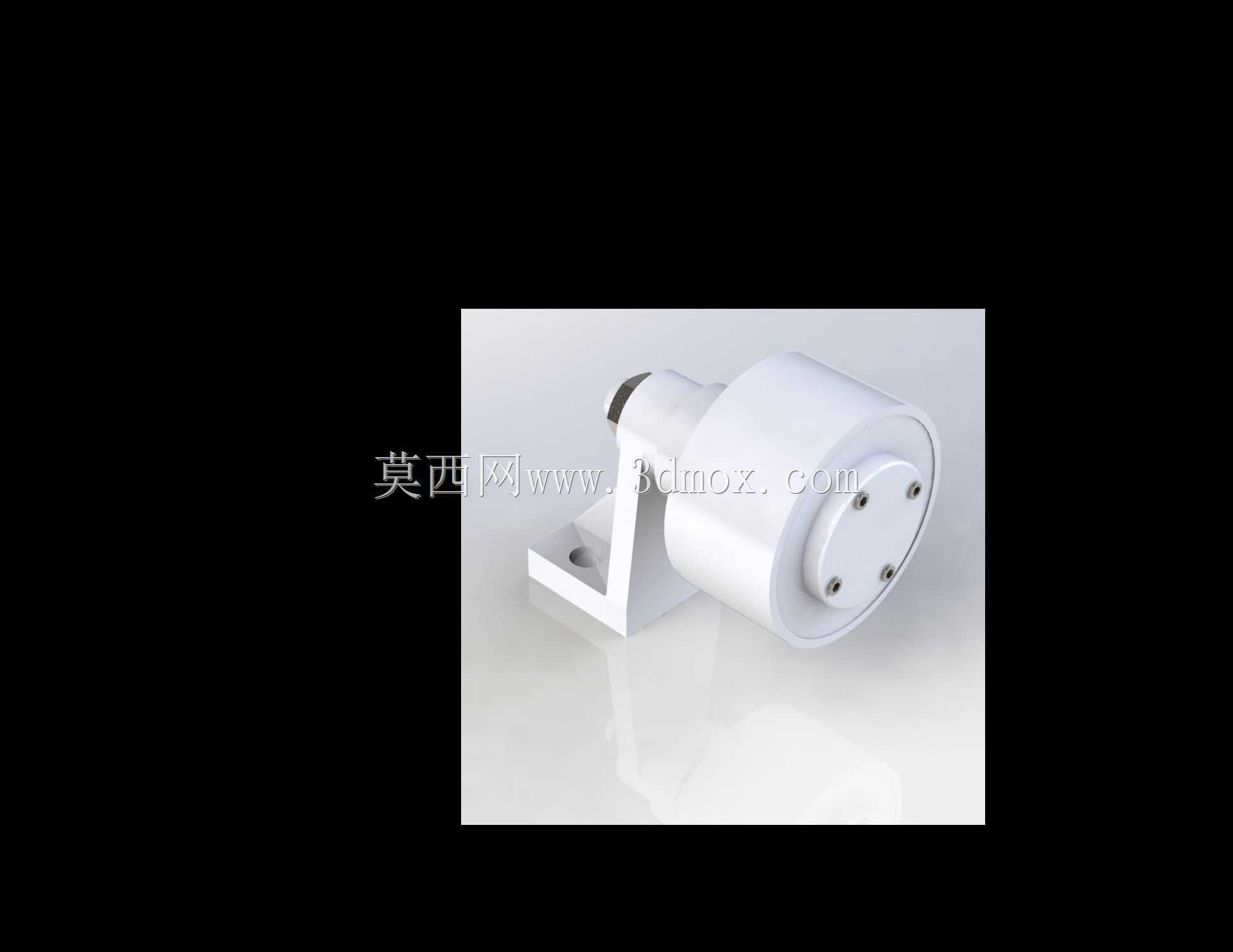

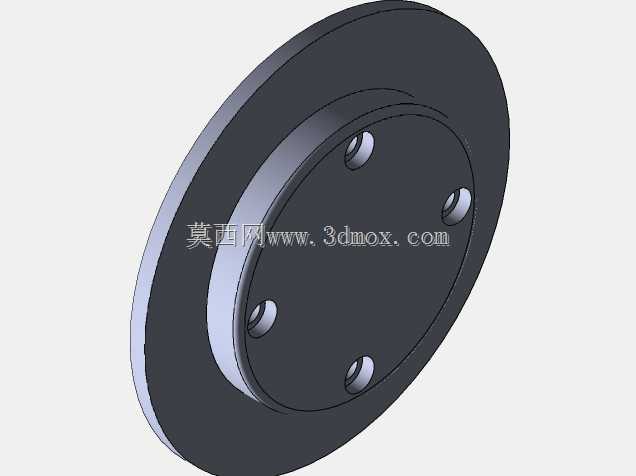

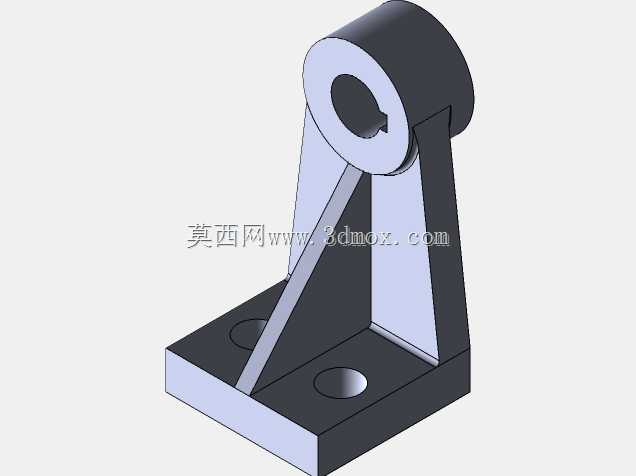

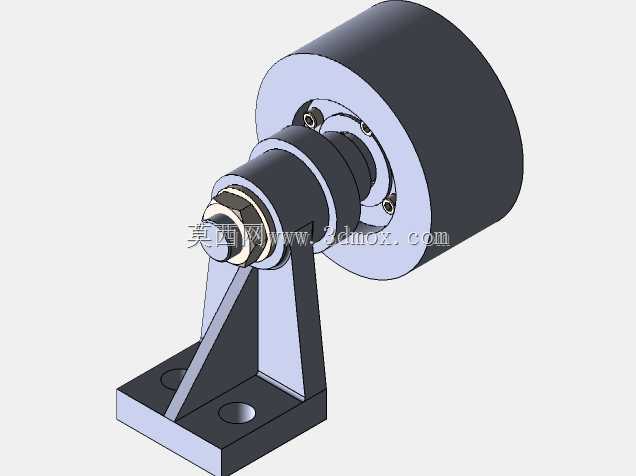

在各类带式传动的工业设备布局中,皮带张紧失效始终是运维环节占比不低的故障诱因,轻则出现传动打滑丢转、输出扭矩不足,重则导致皮带过早疲劳开裂、传动副错位磨损,这套张紧结构的设计初衷,就是为了在不改动原有传动轮系中心距的前提下,为皮带提供稳定可调的张紧力,适配不同工况下的皮带张力需求。从结构组成来看,主体分为一体式安装支座、张紧轮承载腔体两个核心部分,安装支座采用L型折弯式结构,底部预留两个沉头安装孔,安装面做了铣平处理,保证与设备安装基面的贴合度,避免装配后出现应力集中导致的支座变形;承载腔体为圆筒式结构,内部预留轴承安装位,可适配标准深沟球轴承的装配尺寸,腔体端面通过三个均布的紧固螺丝实现端盖固定,既可以对内部轴承起到轴向限位作用,也能阻挡车间环境中的粉尘、切削液进入轴承滚道,延长轴承的维护周期。
设计过程中首先考虑的是安装边界的适配性,整个组件的外轮廓最大直径控制在80mm以内,支座伸出长度为65mm,安装孔中心距为40mm,能够直接适配多数中小型传动设备的机架安装位,不需要额外做安装面的改造加工;张紧轮的轮面做了微弧处理,能够自动适配皮带运行过程中的小幅偏摆,避免皮带边缘出现啃边磨损的问题。在功能特性上,这套结构可以通过调整支座的安装位置来改变张紧轮对皮带的压紧量,张紧力的调节范围覆盖0-150N,能够适配三角带、平皮带、同步带等多种常见传动皮带的张紧需求,当皮带运行一段时间出现塑性伸长后,只需要微调支座的固定位置即可重新达到额定张紧力,不需要拆卸更换皮带或者调整主从动轮的安装位置,大幅降低了设备运维的工作量。
从实际应用场景来看,这类张紧组件广泛用在小型输送线、机床辅机传动、轻工包装设备、纺织机械的带传动系统中,尤其是在中心距固定无法调整的紧凑型传动布局里,这类旁置式张紧结构的优势格外明显,不需要额外预留张紧调节的操作空间,整体结构紧凑,运行过程中无额外的冲击振动。设计时特意将承载腔体与安装支座做了一体化铸造成型的结构设计,相比焊接式的支座结构,整体刚性提升40%以上,长期承受皮带的交变压力也不会出现焊缝开裂或者支座变形的问题;腔体内部的轴承位公差选用H7级配合,既能够保证轴承外圈的固定可靠性,也方便后续维护时的轴承拆卸更换,端盖与腔体的结合面预留了密封槽,可以加装O型密封圈,在多粉尘、有喷淋的恶劣工况下也能保证内部轴承的润滑环境稳定。
在装配逻辑上,整个组件的装配流程不需要专用工装,先将轴承压入承载腔体,装入张紧轮轴与张紧轮后,盖合端盖拧紧紧固螺丝,再将整个支座通过螺栓固定在设备机架的对应位置,调整张紧量后锁紧固定螺栓即可完成安装,整个装配过程单人即可在十分钟内完成,对运维人员的技术要求较低。另外在结构细节上,张紧轮的轮缘做了倒角处理,避免装配时刮伤皮带的带芯层,支座的所有棱角都做了倒钝处理,防止装配和运维过程中出现划伤操作人员的安全隐患;安装孔采用沉头设计,固定螺栓拧紧后螺栓头不会突出支座表面,既避免了运转过程中螺栓与皮带发生剐蹭,也让整体外观更加规整。针对不同的传动负载需求,这套结构还可以通过更换不同宽度的张紧轮来适配不同宽度的皮带,腔体的核心安装尺寸保持通用,不需要重新设计支座结构,能够大幅降低系列化设计的重复工作量,提升零部件的通用化率,减少生产环节的物料种类,降低加工和仓储的成本。
