工业厂区桁架式起重作业平台结构

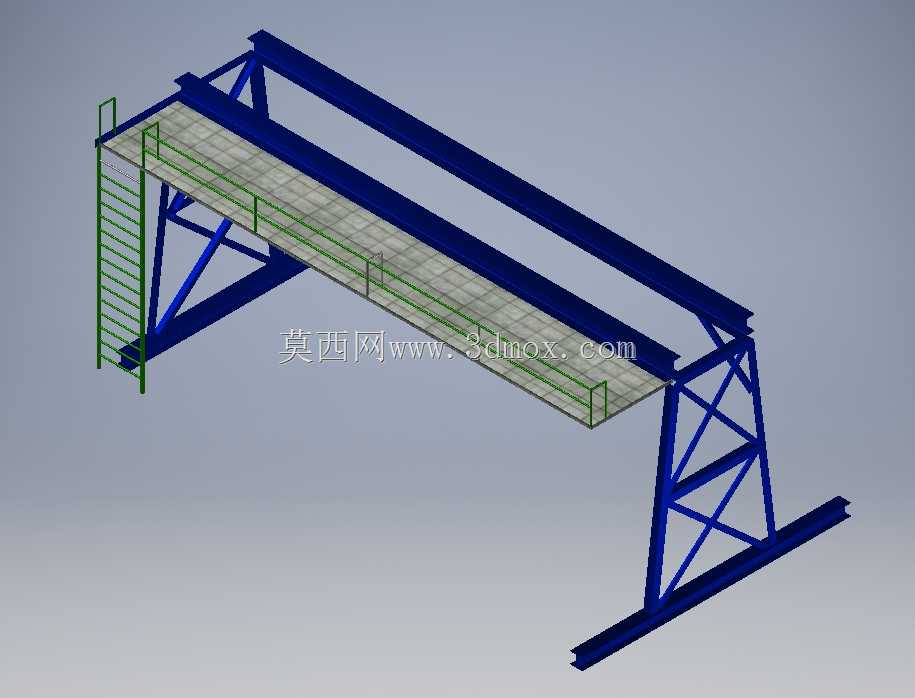

　　这套桁架式起重作业平台，主要面向工业厂区内固定作业区间的水平、垂直物料转运场景，适配厂区内重型工件、成批次物料的短距离精准吊运需求，常见于重型加工车间、仓储堆场、港口内陆中转货场这类需要固定路径起重作业的场地，区别于大跨度移动龙门吊，该结构更侧重固定作业面的稳定承载，适合作业点位固定、吊运路径重复度高的生产场景。从结构设计逻辑来看，主体承载梁采用双拼平行桁架主梁设计，主梁截面为三角桁架构型，相比实腹梁能在保证整体抗弯抗扭刚度的前提下，大幅降低结构自重，减少支腿的承载负荷，同时桁架杆件采用等边角钢拼接，所有节点处采用焊接连接，建模时对节点处的加劲肋做了细化处理，避免实际加工时出现应力集中导致的结构变形。

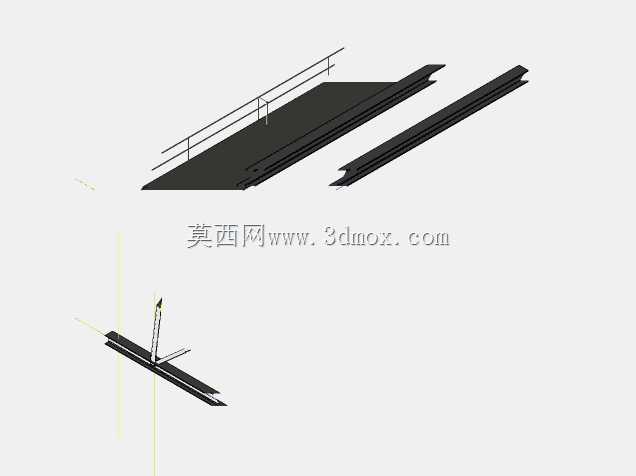

　　支腿部分采用单侧斜撑桁架支腿+另一侧直立柱支腿的非对称布局，这种设计主要是适配作业面一侧预留物料通行通道的需求，斜撑侧的支腿通过多组斜向腹杆将主梁载荷分散传递到底部的行走基础梁上，底部基础梁采用加长H型钢构型，增大与地面轨道或者硬化地面的接触面积，降低单位面积的地面承压，适配普通硬化工业地坪的安装要求，无需额外做超深地基处理，降低现场安装的土建成本。平台侧面设置了带防护栏杆的检修通道，通道踏板采用花纹钢板构型，防滑同时保证检修人员行走时的承载力，通道侧边的直爬梯做了等距踏步设计，爬梯与主梁支腿采用螺栓连接，方便后期拆装维护，爬梯外侧设置了安全护笼结构，符合高空作业的安全防护要求，人员攀爬时能有效规避坠落风险。从功能特性来看，

　　该结构预留了起重葫芦的安装滑行轨道，轨道沿主梁长度方向通长布置，可配套电动葫芦或者手动葫芦实现重物沿主梁方向的水平移动，配合起升机构的垂直升降，能覆盖主梁跨度范围内所有点位的物料吊运，作业覆盖范围内无结构遮挡，吊运路径顺畅。设计时充分考虑了结构的安装边界，主梁跨度适配常规12米以内的作业区间宽度，支腿高度可根据现场作业的净空需求调整，底部基础梁的宽度控制在2.5米以内，不会占用过多厂区通道空间，安装时可根据现场需求选择固定式安装或者轨道式移动安装，固定式安装可将底部基础梁与地面预埋钢板焊接固定，适合长期固定作业点位；轨道式安装可在基础梁底部加装行走轮组，沿地面铺设的轨道做短距离纵向移动，扩大作业覆盖范围。

　　建模过程中对所有钢结构杆件的规格做了匹配选型，主梁弦杆采用不等边角钢，腹杆采用等边角钢，所有杆件的连接节点都做了相贯线处理，符合实际钢结构加工的工艺要求，避免出现杆件干涉无法装配的问题，检修通道的栏杆高度设置为1.2米，符合工业防护栏杆的安全规范，栏杆竖杆间距控制在0.3米以内，防止人员意外跌落。实际使用中，该结构相比大型桥式起重机，采购和安装成本更低，对厂房顶部结构无承载要求，不需要依托厂房立柱做承载支撑，适合老旧厂区改造、临时作业堆场这类无法安装大型桥吊的场景，同时结构拆解后可通过普通货运车辆运输，现场拼装无需大型吊装设备，短时间内即可完成组装投入使用，适配临时作业点的快速部署需求。结构的载荷设计按照常规厂区5吨以内的吊运需求做了刚度校核，主梁满载时的下扰度控制在跨度的1/1000以内，保证吊运过程中结构的稳定性，不会出现明显的晃动影响吊运精度，支腿部分的抗倾覆系数满足室外作业的抗风要求，可在六级风以下的室外环境正常作业，若用于室内车间场景，抗风冗余量可进一步提升作业安全性。
