起重作业用单钩式吊钩结构设计

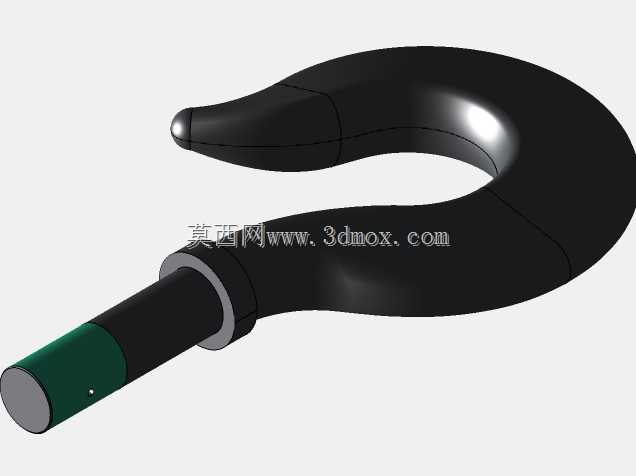

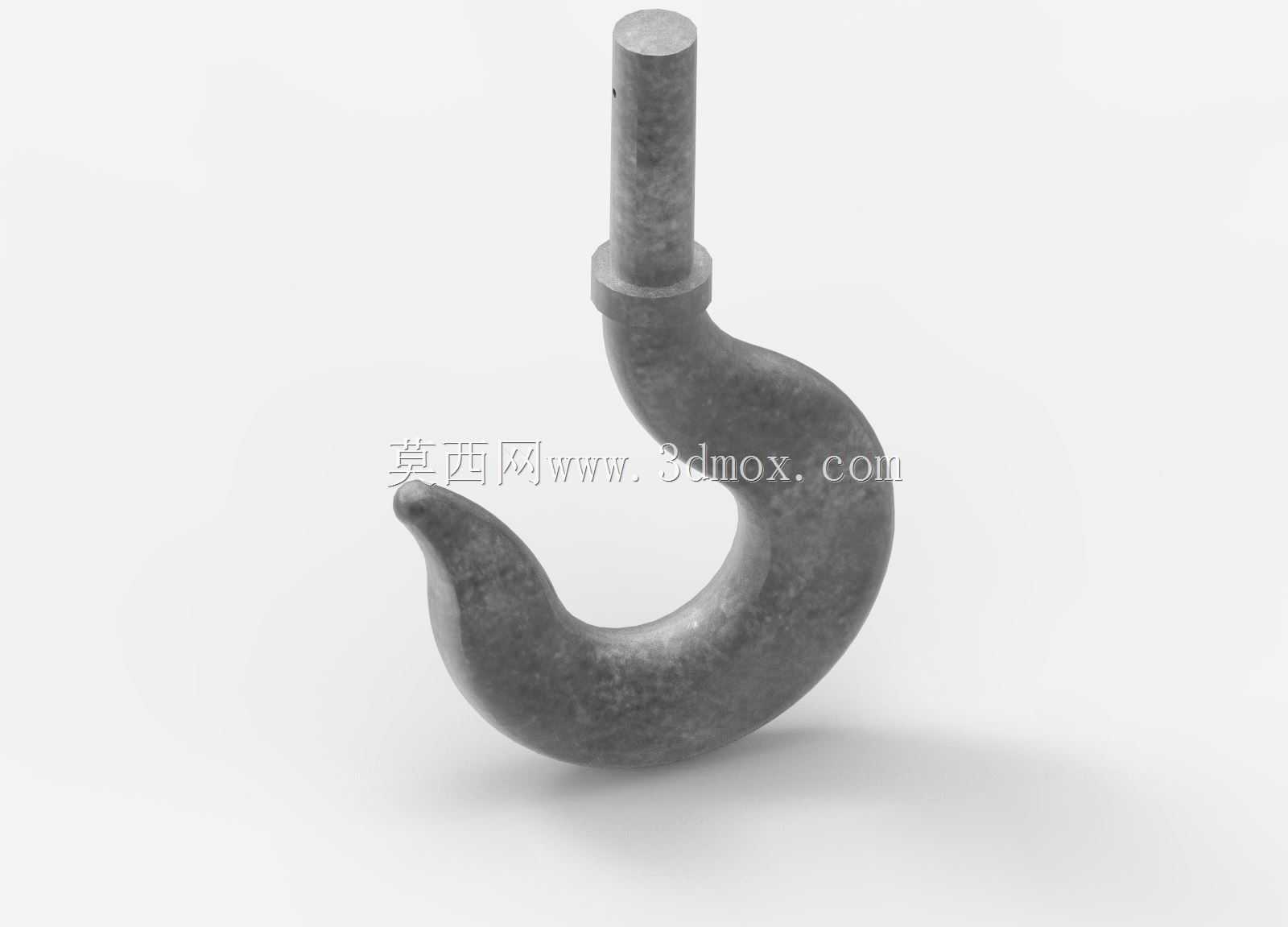

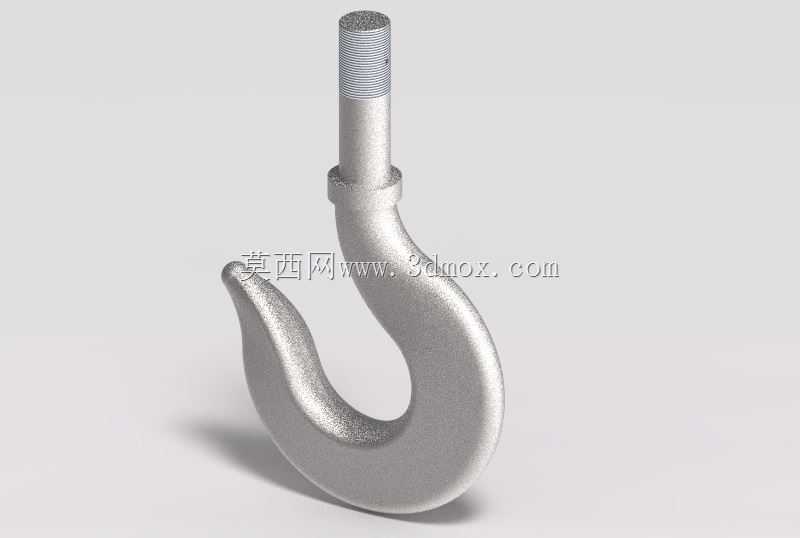

　　在工矿企业的物料转运、重型设备安装、港口货场装卸、建筑施工构件吊装等场景里，吊钩是直接承载被吊载荷的核心终端部件，所有起升机构的拉力最终都要通过吊钩传递到被吊物上，其结构合理性直接关系到起重作业的本质安全，哪怕是钩身曲率的微小偏差、螺纹段的配合间隙超标，都可能在满载起升时引发脱钩、断裂等恶性事故。这款吊钩采用锻造单钩结构形式，相比叠片式吊钩，整体锻造的钩身没有拼接焊缝，金属纤维流线沿钩身受力方向连续分布，抗冲击、抗疲劳性能更优，适合中小吨位的通用起重作业场景，从车间内的机床部件移位，到户外的钢结构构件吊装，都能适配通用桥式起重机、门式起重机、汽车吊等常见起重设备的起升机构。从功能特性上看，吊钩上部加工有连续的梯形外螺纹，

　　用来和吊钩横梁上的螺母配合，实现吊钩沿垂直方向的转动调节，方便吊装时调整被吊物的朝向，避免钢丝绳打扭；螺纹段末端设计有径向的销孔，用来安装开口销或者止动螺钉，防止起升过程中螺母回转松脱，这处细节是很多新手建模时容易忽略的，要是漏了这个销孔，实际装配后螺母在反复起升制动的冲击下很容易退扣，直接导致吊钩脱落。钩身和螺纹段之间设计有圆柱形的定位轴肩，轴肩的直径比螺纹大径大出一定尺寸，装配时轴肩端面顶在吊钩横梁的下端面，既可以限制吊钩向上窜动的行程，也能承担部分轴向冲击载荷，避免螺纹段直接承受全部的冲击力。钩身的弯曲段采用大曲率平滑过渡设计，钩尖位置做了圆弧收头处理，没有尖锐的棱角，一方面可以减少挂吊索具时对钢丝绳、吊装带的磨损，

　　另一方面也能避免应力集中在钩尖位置，根据材料力学的曲梁受力计算，钩身危险截面在钩身弯曲段的内侧，也就是最靠近钩尖的那个水平截面，建模时这个位置的圆角过渡必须足够顺滑，不能有建模残留的硬棱，否则热处理或者加载时很容易从这个位置开裂。从安装边界来看，上部螺纹段的长度要匹配吊钩横梁的厚度加上锁紧螺母的高度，不能过长也不能过短，过长会导致螺母锁紧后螺纹外露过多，容易磕碰变形；过短则会导致螺母啮合齿数不足，螺纹连接的承载能力达不到设计要求。钩身的开口尺寸要适配常用的卸扣、钢丝绳套环的规格，开口过小会导致大规格卸扣无法挂入，开口过大则会增加吊索具脱钩的风险，通常开口尺寸会比同额定载荷下最大规格卸扣的销轴直径大出10到15毫米，既方便挂取索具，

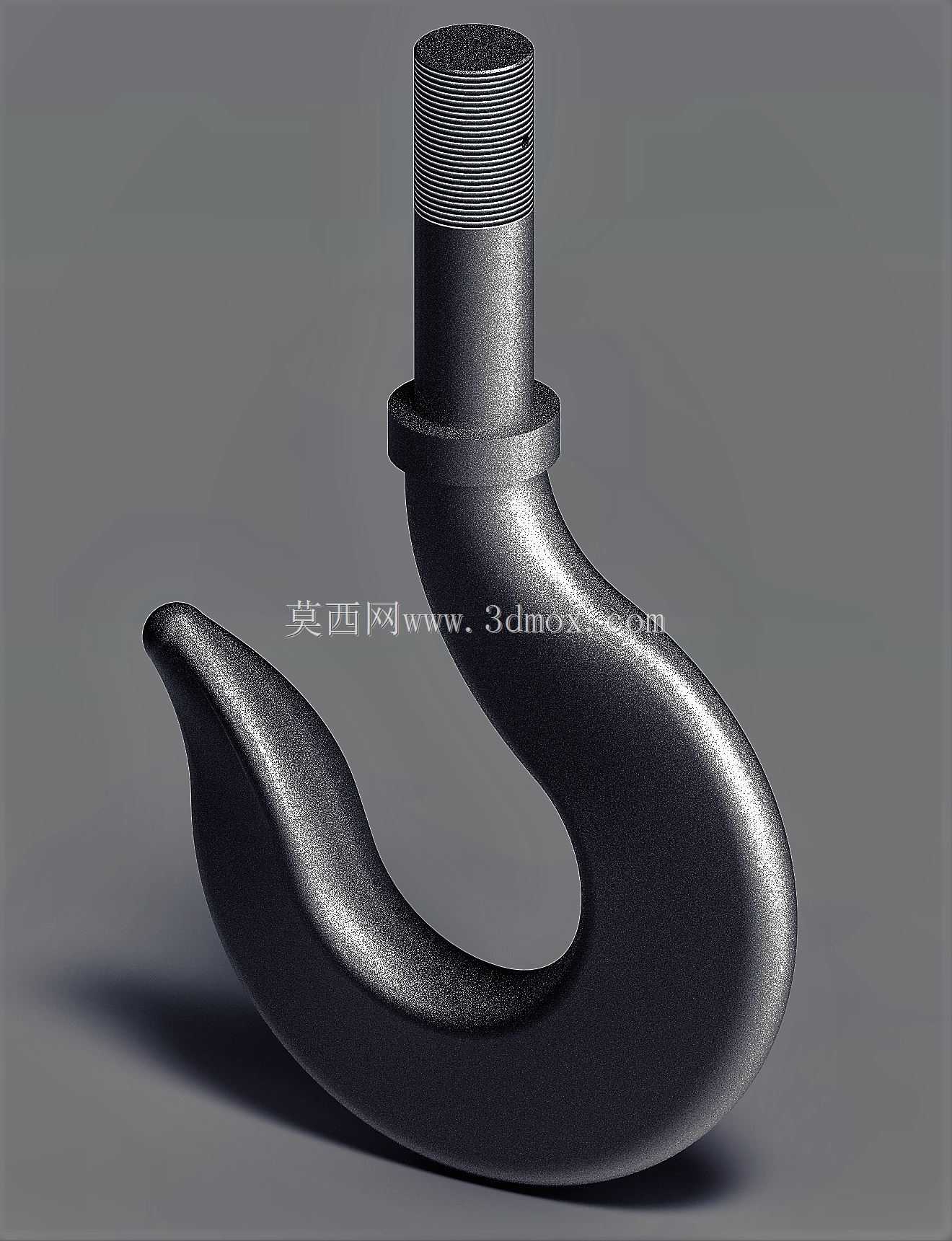

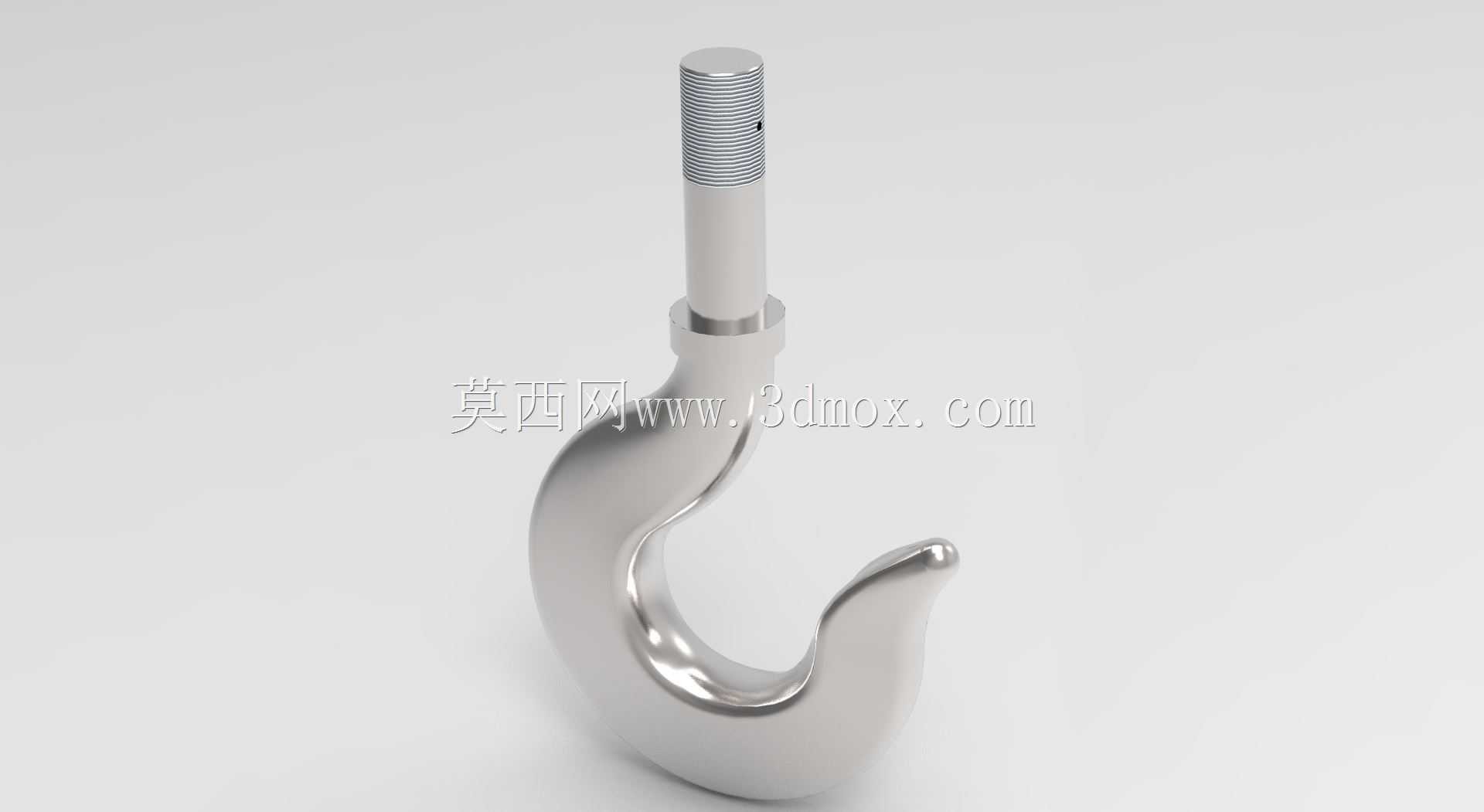

　　也不会留出过大的脱钩间隙。设计思路上，这款吊钩没有多余的装饰性结构，所有的几何特征都是围绕承载、装配、安全三个核心需求设计的：钩身的曲面是按照曲梁等强度原则做的截面渐变，从钩颈位置到钩尖位置，截面直径逐渐减小，因为越靠近钩尖位置承受的弯矩越小，渐变截面可以在保证强度的前提下减轻吊钩自身重量，降低起升机构的无效载荷。表面做了抛光处理的渲染效果，实际工业应用中吊钩的表面会做调质处理，硬度控制在HB220到260之间，既保证足够的强度，也有足够的韧性，不会因为受冲击而脆断。在实际选型使用时，还要注意吊钩的额定起重量要和起重机的额定起重量匹配，不能小吨位吊钩用在大吨位起升机构上，同时要定期检查钩身的裂纹、开口变形量、螺纹磨损情况，当开口变形量超过原尺寸的10%时就要强制报废，不能继续使用。建模过程中，要注意钩身曲面的曲率连续性，不能出现曲率突变的位置，螺纹段的建模要符合梯形螺纹的标准牙型，不能用普通三角螺纹代替，因为梯形螺纹的牙根强度更高，传动和承载的性能更适合吊钩这种承受重载轴向力的连接场景。定位轴肩的根部要设计退刀槽，退刀槽的尺寸要符合螺纹加工的工艺要求，方便车削螺纹时退刀，同时退刀槽的圆角也要足够大，减少轴肩位置的应力集中。径向销孔的位置要在螺纹段的末端，距离螺纹收尾处有足够的距离，不能开在螺纹啮合的区间内，否则会削弱螺纹的连接强度。
