黄铜外螺纹六角直通液压管路接头

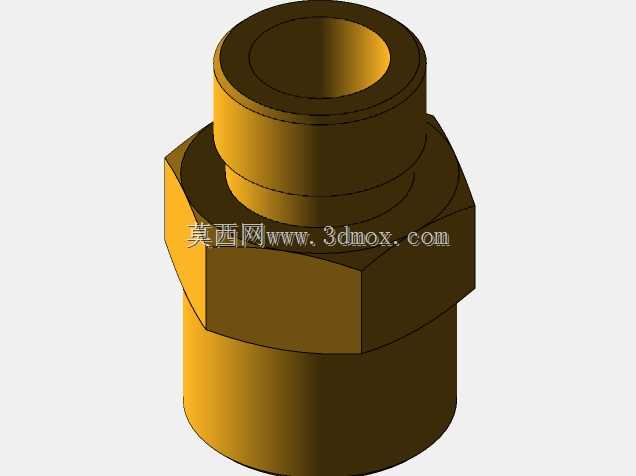

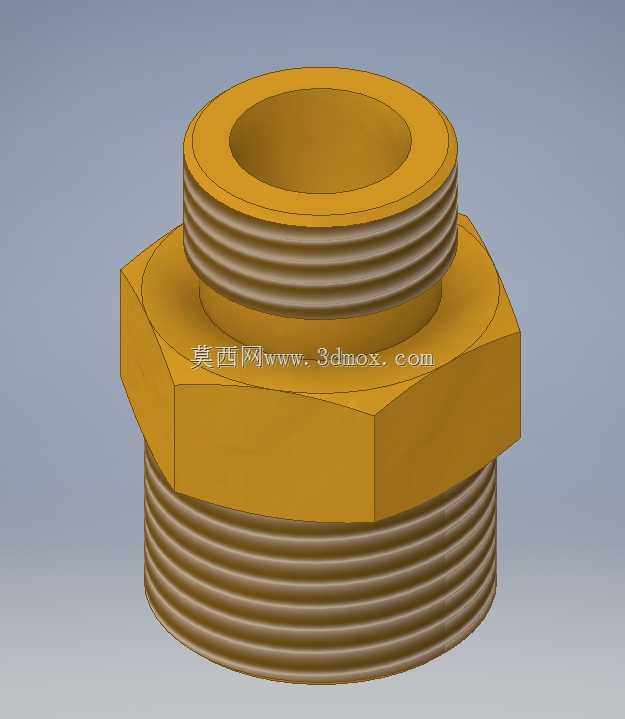

　　在流体输送管路系统的搭建与运维场景中，这类双外丝六角直通接头是极为常用的基础连接件，日常多见于液压站油路布设、车间压缩空气管网接驳、小型供水支路改接、气动设备气源端连接等工况，承担两段同径或异径外螺纹管路的对接导通作用，避免管路对接时出现错位、泄漏、通径突变等问题。从结构设计来看，接头整体采用黄铜棒料一体加工成型，中段设置标准对边宽度的六角夹持台，这个结构并非随意设计，而是充分考虑现场安装的操作空间——不管是使用活动扳手、开口扳手还是套筒，都能找到稳定的受力面，安装时无需额外夹持两端螺纹段，能有效避免螺纹因夹持受力产生变形、牙口损伤，大幅降低安装过程中出现密封失效的概率。两端的外螺纹段长度经过严格匹配，

　　既保证螺纹旋合深度满足管路耐压要求，又不会因为螺纹过长导致旋入过度顶裂对接件的内螺纹端口，也不会因为螺纹过短导致旋合量不足，在管路受振动、压力波动时出现松脱泄漏。接头内部为等径直流通孔，孔壁与外螺纹保持较高同轴度，流体经过时不会出现突兀的通径变化，能有效降低管路内部的流阻损失，减少流体在接头位置产生紊流、振动、噪音的概率，对于液压系统这类对压力波动敏感的场景，这种等径设计还能避免局部压降过大导致的系统动作迟滞问题。从安装边界来看，这类接头的六角对边尺寸是选型时的核心参考参数之一，直接决定安装时所需的扳手操作空间，在密集排布的阀组、油路板区域，必须提前核算六角台的外接圆直径，预留足够的扳手转动余量，避免出现接头到位后扳手无法卡入、

　　无法施加额定拧紧力矩的问题。两端螺纹的起始端都做了微小的倒角导向处理，现场对接时无需反复对准螺纹牙口，稍微施加轴向推力就能顺利旋入首牙，能有效减少错牙、滑牙的安装故障，尤其是在高空、狭窄空间这类视线不佳的安装场景下，导向倒角的设计能大幅降低安装难度，提升施工效率。黄铜材质本身的自润滑特性也让这类接头具备不错的反复拆装性能，日常设备维护、管路改接时，多次拆装也不容易出现螺纹咬死、锈死的问题，相比钢制接头不需要额外做镀锌、镀镍等表面防锈处理，在常规无强腐蚀的流体环境下就能长期稳定工作。设计这类接头的三维模型时，需要重点把控几个核心公差：一是两端外螺纹的中径公差，直接决定螺纹配合的松紧度，过松容易泄漏，过紧则安装困难甚至拧裂对接件；

　　二是六角台两端面与螺纹轴线的垂直度，若端面倾斜，安装时配合生料带、密封垫密封时会出现局部压合不紧密的问题，留下泄漏隐患；三是内孔与外螺纹的同轴度，若同轴度偏差过大，流体经过时会偏流冲刷内壁，长期使用会出现局部冲蚀磨损，缩短接头使用寿命。在实际选型应用中，还要根据管路的工作压力、流体介质特性匹配对应的螺纹标准，是普通密封管螺纹还是锥管螺纹，不同螺纹形式的密封原理不同，锥管螺纹依靠螺纹牙的变形实现密封，直螺纹则需要配合密封圈、密封垫实现端面密封，不能随意混用。这类接头虽然结构简单，属于管路系统里的基础小零件，但却是整个管路系统密封可靠性的关键节点，很多管路泄漏故障都源于接头选型不当、安装力矩不对、结构尺寸偏差，因此在三维建模阶段就把各个结构细节、公差基准、安装避让尺寸做准确，能给后续的管路排布、安装施工、运维检修减少很多不必要的麻烦。
