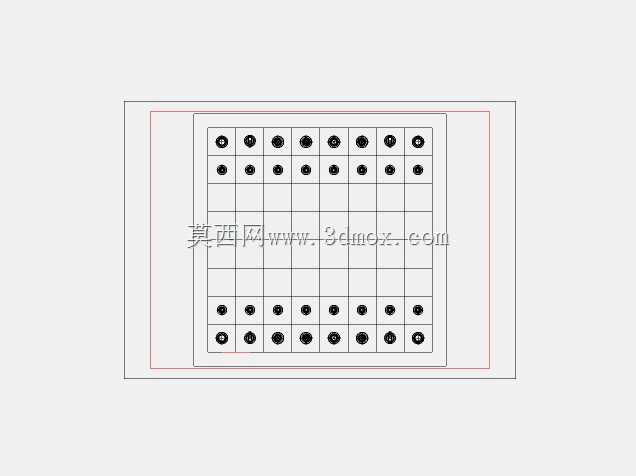

八行八列等距排布多孔阵列定位板结构

　　这类多孔阵列定位板在工装夹具搭建、小型工件定位、实验室工位排布场景中应用十分广泛，区别于常规单排孔安装板，八行八列的等距孔位设计能覆盖更多点位的固定需求，不需要额外在板件上二次钻孔加工，就能适配不同尺寸的小型零件装夹、传感器安装、轻质工件承托需求。从结构设计逻辑来看，整个板件采用正方形外轮廓，外围设置一圈等宽的实体边框，边框内部的孔位区域严格按照等行距、等孔距的网格规则排布，每一行的孔数量保持一致，每一列的孔也完全对齐，孔与孔之间的筋条宽度均匀，不会出现局部筋条过窄导致的结构强度不足问题，也不会因为孔距过大造成点位覆盖不足的情况。板件上的孔分为两种结构形式，部分孔为带沉台的台阶孔，这类孔主要用于安装内六角螺丝，

　　安装后螺丝头部可以完全沉入沉台内部，不会突出板件表面，避免对板件上放置的工件造成刮蹭，也能保证板件表面的平整度；其余孔为直通孔，既可以用于穿设定位销，实现工件的快速定位，也可以作为走线孔，排布工位上的细小传感器线缆，避免线缆外露杂乱。在安装边界设计上，板件外围的边框预留了足够的安装空间，四个角部位置可以直接通过螺丝固定在型材框架或者工作台面上，不需要额外加装转接件，边框的宽度经过核算，即使在四个角点施加固定锁紧力，也不会导致边框变形，影响内部孔位的位置精度。从实际使用角度出发，这种等距阵列孔板的孔位公差可以控制在±0.05mm范围内，重复定位时的一致性较好，在小批量零件的检测工位上，可以搭配不同规格的定位销快速更换装夹位置，

　　适配不同外形的小型零件检测需求，不需要重新制作专用夹具，能大幅缩短工位切换的准备时间。在轻型物料承托场景中，这类孔板还可以作为透气承托板使用，均匀分布的孔位可以让气流顺利通过，避免承托轻质薄片类工件时，因为板件与工件之间形成密闭气腔导致工件吸附偏移，在小型自动化设备的上料工位、检测工位都有较高的复用性。设计过程中需要重点关注孔与孔之间的壁厚，若壁厚过小，在频繁装夹螺丝、插拔定位销的过程中，孔壁容易出现磨损甚至开裂，因此孔间距的设置需要结合常用的安装螺丝规格确定，比如适配M3螺丝的孔位，孔间净壁厚不小于2mm，才能保证足够的结构强度，满足长期反复使用的需求。板件的厚度选择也需要结合承载需求确定，若仅用于安装小型传感器、轻质塑料工件，

　　板厚可以选择5-8mm，若需要承托金属工件或者作为夹具基板使用，板厚需要提升至10-15mm，避免装夹过程中板件出现挠曲变形，影响定位精度。另外，板件的表面处理可以根据使用场景选择，常规车间使用可以做发黑处理提升防锈能力，若用于洁净工位或者检测工位，可以做阳极氧化或者镀铬处理，提升表面硬度和耐磨性，减少孔位的磨损量，延长板件的使用寿命。这类阵列孔板的建模过程需要注意孔位的阵列参数一致性，避免出现个别孔位偏移的情况，沉台孔的沉台深度需要匹配对应螺丝的头部高度，保证螺丝安装后不突出板面，直通孔的孔径需要略大于定位销直径，保证定位销插拔顺畅的同时不会出现过大的间隙，影响定位精度。
