弧形拼接式水平弯轨导向构件

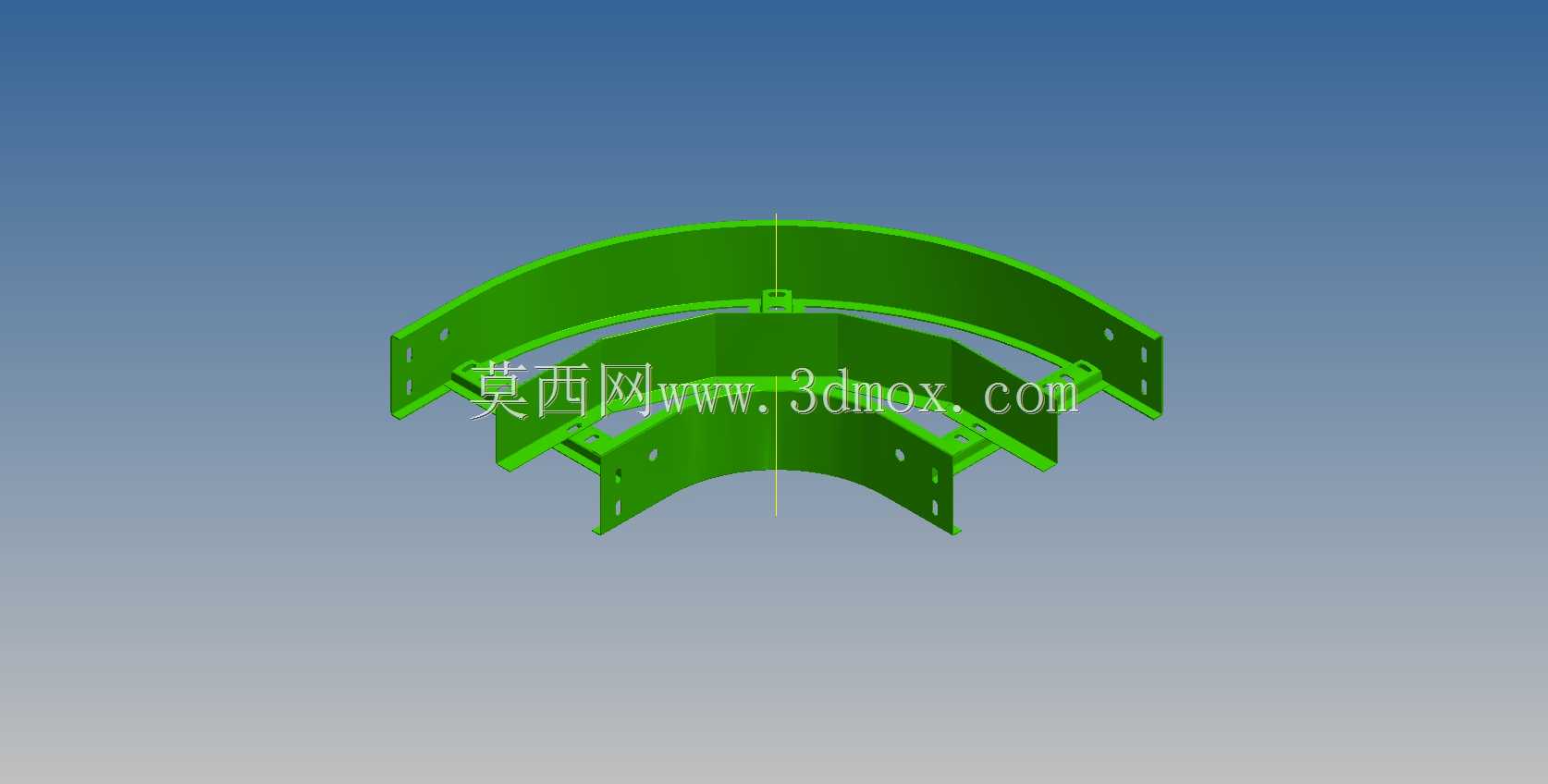

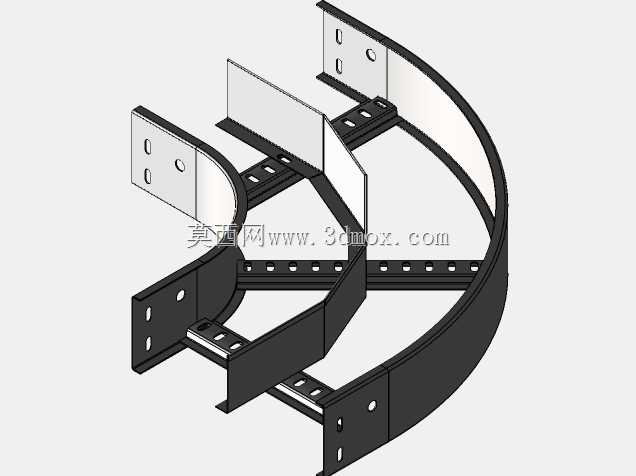

　　这类弧形弯轨构件多应用在环形输送线、空间转弯输送段的导向场景中，常见于轻工产品装配线、电商仓储分拣线、食品包装输送回路这类需要完成水平转向输送的工位，用来给输送载具、行走滚轮组提供连续平滑的转弯导向支撑，避免载具在转向过程中出现卡滞、跑偏、脱轨的问题。从结构形态来看，该构件采用分段拼接式的弧形结构，整体曲率均匀，轨体截面带有适配滚轮行走的限位槽边，每段轨体的端部都设计有带安装孔的连接耳板，耳板上的孔位做了同轴度公差匹配，多段拼接后可以形成完整的水平转弯轨道段，既方便加工制造时控制单段构件的成型精度，也能降低长弧轨道整体加工的难度，同时运输、现场安装时可以分段进场，适配不同安装空间的作业条件。在功能设计上，

　　轨体的内侧和外侧都设置了连续的支撑立面，行走滚轮沿弧面滚动时，内外侧立面可以同时约束滚轮的径向窜动，保证载具在转弯过程中行走轨迹始终和设计曲率保持一致，不会因为输送速度变化、载具负载不均出现轨迹偏移。轨体上预留的安装孔位采用等间距排布，安装时可以通过螺栓直接固定在输送线的机架支撑梁上，孔位的公差设计预留了微量调整余量，现场安装时可以根据实际机架的装配误差微调轨道的拼接位置，保证轨面的平滑过渡，避免拼接处出现台阶造成滚轮行走时的冲击振动。从安装边界来看，单段弧形构件的弦长、弧高都匹配常规轻型输送线的转弯半径设计范围，拼接完成后的轨道内缘、外缘尺寸可以适配直径在30-80mm区间的行走滚轮，

　　轨体的安装基面到轨面的高度差和常规直段轨道保持一致，能够实现直段轨道和弯段轨道的无缝对接，不需要额外做过渡转接件。设计这类弧形轨道构件时，首先要确定输送线的整体转弯半径，根据载具的行走轮距、转弯时的内轮差计算轨体的内外弧曲率，避免滚轮在转弯时出现轮缘和轨侧的硬摩擦；其次要考虑单段轨体的长度拆分，拆分后的单段构件既要保证加工时的成型精度，也要控制拼接缝的数量，拼接缝过多会增加安装调整的工作量，还容易在长期运行后出现接缝处错位的问题；另外轨体的壁厚设计要匹配输送场景的负载要求，轻型输送场景下的壁厚可以满足常规10-50kg单载具的通行负载，如果是重载场景还需要对应加强轨体的截面刚度，同时在弧段的中部位置增加额外的支撑点，

　　避免长期负载下轨体出现形变，影响导向精度。这类弧形弯轨和直段轨道搭配使用时，要注意直轨和弯轨对接处的端面加工精度，对接端面要和轨道的切线方向保持垂直，拼接后两段轨道的轨面高度差、侧面错位量要控制在0.1mm以内，防止滚轮经过接缝时产生跳动，长期运行后造成滚轮 premature 磨损，甚至出现载具卡顿的问题。另外在弧段轨道的设计中，还要考虑输送过程中载具的离心力作用，外侧轨的立面高度要比内侧轨略高，或者在外侧轨位置增加辅助限位轮的安装位，针对高速输送的场景可以额外加装侧向导向结构，抵消载具转弯时的离心力，保证输送过程的平稳性。
