快速动作夹持工装夹具结构设计

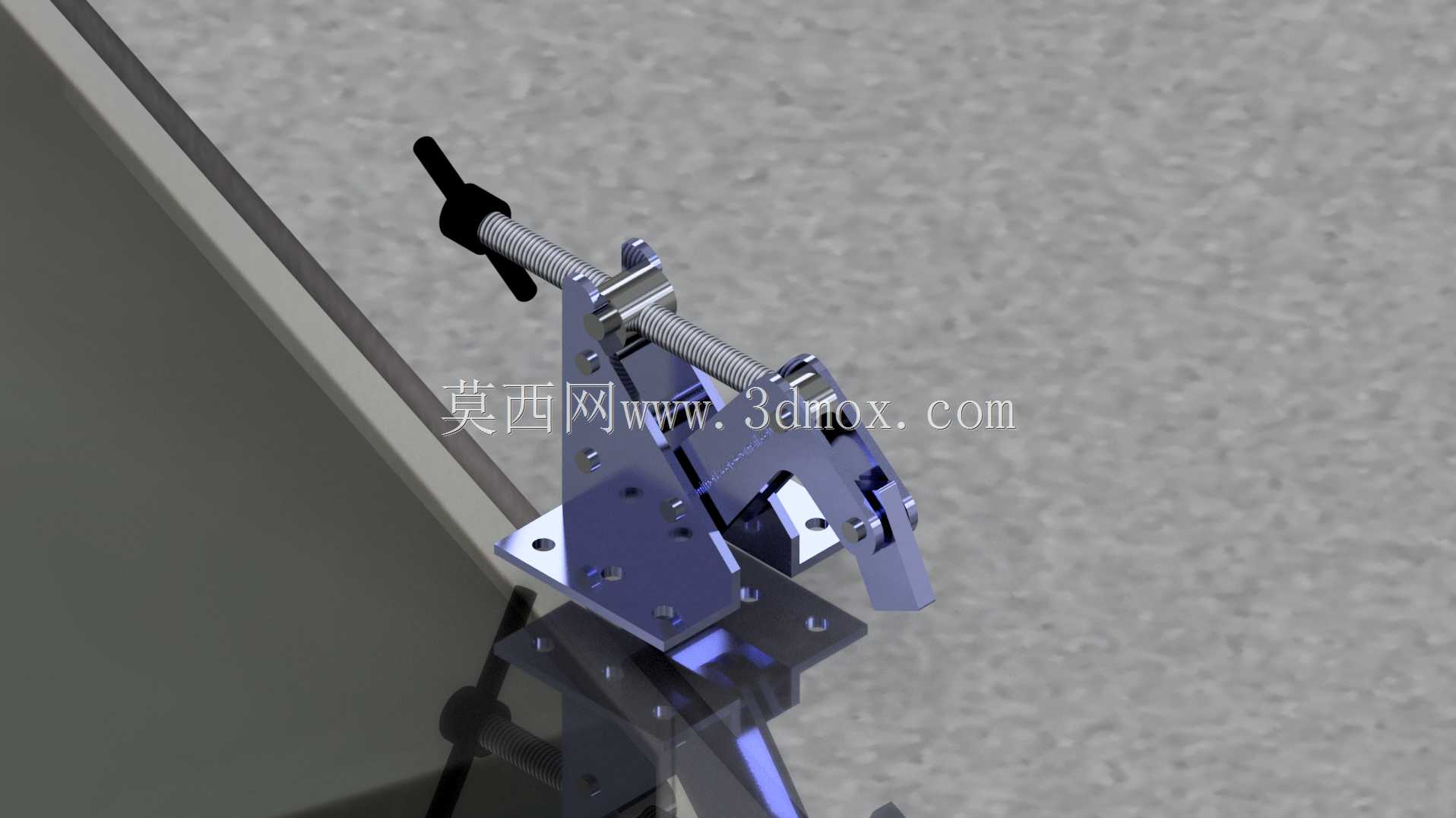

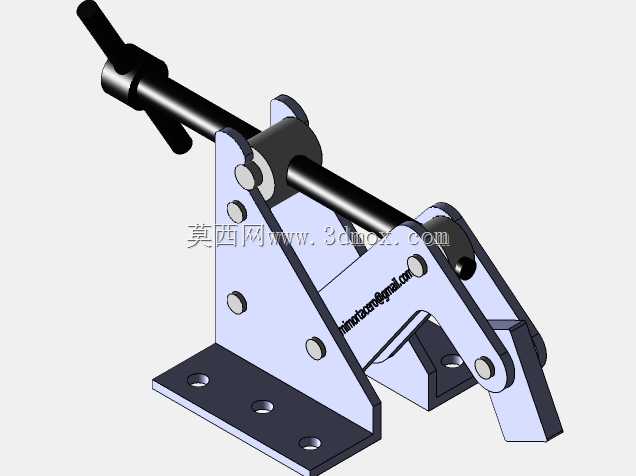

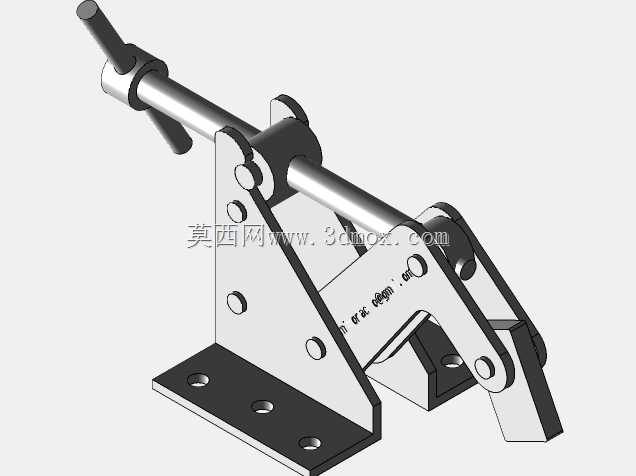

　　这款手动快速夹持装置，最初是针对卡宾特与利卡公用事业场景里的型材、薄壁构件快速装夹需求开发的，日常在现场管线安装、小型构件临时固定、工位工件定位环节都能用到，相比传统螺栓压紧的装夹方式，整个夹紧与松脱的操作行程更短，现场作业时不需要反复拧动多圈螺栓，扳动操作手柄就能完成整个压紧动作，能大幅缩减单件装夹的辅助时间。从结构设计逻辑来看，整个装置采用底座安装式布局，底部的安装板预留了多组规则排布的安装孔位，既可以通过螺栓直接固定在钢制工作台面、型材机架上，也能搭配专用转接板适配不同的安装基面，安装边界的容错率较高，不需要对安装面做高精度的二次加工就能完成固定。核心的夹紧传动采用丝杠加肘节自锁的组合结构，

　　前端的压头位置可以通过丝杠调节初始伸出量，适配不同厚度的被夹持工件，当手柄扳动到夹紧行程终点时，肘节机构会越过死点位置形成机械自锁，即便作业过程中受到持续的振动载荷，夹紧状态也不会意外松脱，不需要额外增加防松结构。压头的接触端面做了圆弧过渡处理，和被夹持工件接触时不会因为局部应力集中划伤工件表面，针对薄壁类的管材、薄板件装夹时，也能避免压痕过深影响工件外观质量。整个装置的受力路径经过了优化，操作端的手柄做了加长设计，手动施加较小的作用力就能在压头端产生足够的夹紧力，现场操作人员不需要借助额外的加力杆就能完成装夹，长时间重复操作的劳动强度更低。从安装尺寸来看，底座的安装孔间距适配通用工业铝型材的槽口间距，

　　也能和常见的焊接工装平台孔位匹配，不需要单独定制转接件就能完成部署，装置整体的外伸长度控制在合理范围内，装夹在工作台边缘时不会占用过多的操作空间，相邻工位的作业不会产生干涉。在实际使用场景中，这类夹具除了公用事业现场的临时固定作业，也可以用在小型零部件的焊接工装、机加工工位的工件定位、装配线的工件夹持环节，针对不同的被夹持工件形状，只需要更换前端的压头形状就能适配，不需要改动整体的传动与底座结构，拓展性较强。设计过程中特意将所有的转动副都做了敞露式的布局，日常维护时只需要定期在转动销轴位置加注润滑脂就能保证操作顺畅，不会因为切屑、灰尘堆积造成卡滞，适合在车间、户外现场等相对复杂的工况下使用，整体结构没有易损的精密零部件，

　　长期使用的维护成本极低。夹紧力的大小可以通过前端丝杠的预调位置进行控制，针对脆性材质的工件，可以适当调小预压行程避免夹裂工件，针对需要大夹紧力的钢质构件，可以调大丝杠伸出量获得更高的压紧力，适配的工件厚度范围覆盖了从薄板到中型型材的常见规格，不需要准备多套不同规格的夹具就能覆盖多数常规装夹需求。整个装置的操作手柄做了防滑的绝缘套设计，在带电作业的公用事业场景下使用时，也能起到基础的防护作用，避免操作人员直接接触金属构件产生触电风险，细节设计完全贴合现场作业的实际需求，没有多余的冗余结构，每个部件都承担对应的功能，整体结构紧凑可靠。
