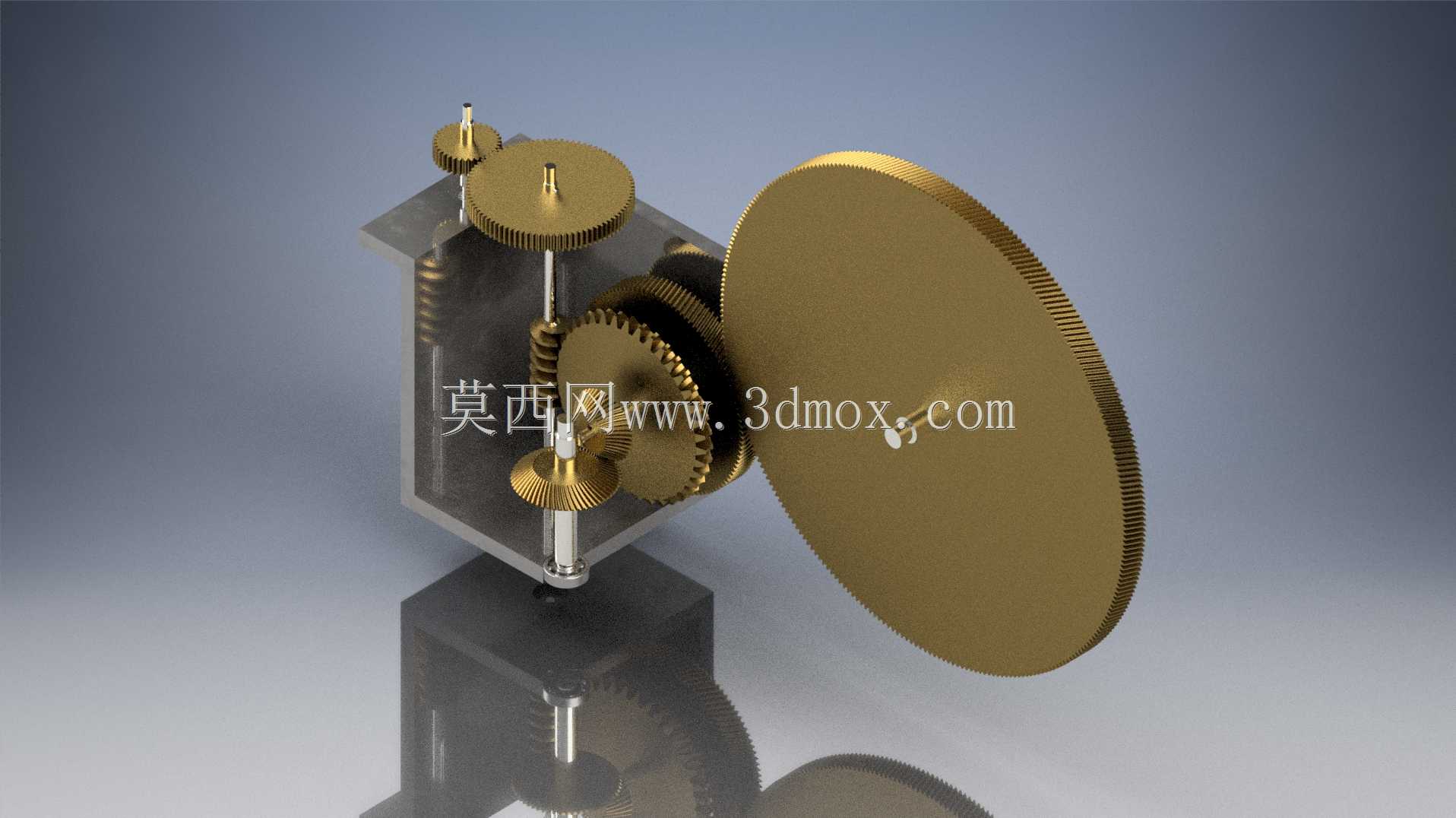

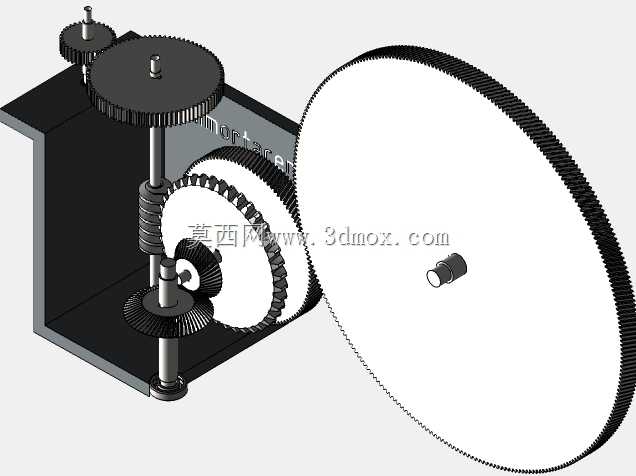

这套多级齿轮传动结构,核心是通过不同模数、齿数的圆柱齿轮啮合搭配,实现输入转速的匹配调整与扭矩传递,在小型精密计时装置、微型进给机构、低功率传动工位中都能找到对应的应用场景。从结构布局来看,整套传动组件依托立式金属支架完成所有齿轮轴的定位固定,支架采用L型折弯结构,既承担各转轴的径向支撑载荷,也为齿轮啮合留出足够的避让空间,避免轮齿转动过程中与支撑结构发生剐蹭干涉。大直径输出齿轮布置在支架外侧,通过悬臂轴与支架内侧的末级从动齿轮同轴固定,这种布局能让输出端直接对接外部负载,减少中间传动环节带来的回程误差,同时大直径齿轮的轮缘做了加厚处理,能承受更大的输出扭矩,避免负载突变时出现轮齿崩裂的问题。中间传动层级采用同轴双联齿轮的设计思路,
同一根转轴上固定两个不同齿数的齿轮,分别与上一级的小模数主动轮、下一级的大模数从动轮啮合,这种结构能在有限的安装空间内实现更大的传动比,相比单级齿轮传动,同等传动比下整体结构的体积能压缩40%以上,非常适合对安装空间有严格限制的小型设备场景。各转轴与支架的配合位置采用光轴间隙配合,轴端通过卡簧完成轴向定位,既保证转轴转动过程中的顺畅度,也能控制转轴的轴向窜动量在0.02mm以内,避免齿轮啮合时出现齿面接触偏载的问题,提升轮齿的啮合精度与使用寿命。齿轮的齿形采用标准渐开线圆柱直齿设计,齿面啮合间隙控制在0.01-0.03mm之间,既保证传动过程中不会出现卡滞,也能将传动回程误差控制在合理范围内,适配对传动精度有中等要求的工位。
整套结构的安装边界以底部方形安装座为基准,安装座上预留了对应的固定孔位,可直接通过螺栓固定在设备基板上,安装座与上方支架采用垂直定位设计,保证所有齿轮轴的平行度公差在0.01mm以内,避免因轴系平行度超差导致的轮齿偏磨、传动噪音过大等问题。从实际使用角度出发,这套传动结构的输入轴位于支架上部,可直接对接微型电机输出轴或者手动输入旋钮,动力经过三级齿轮减速后从外侧大齿轮输出,输出转速可通过调整各级齿轮的齿数比灵活调整,适配不同负载的转速需求。结构中所有齿轮均采用黄铜材质加工,既具备足够的结构强度,也具备良好的自润滑特性,在低转速、低载荷的使用场景下,无需额外添加润滑脂就能保证长时间顺畅运转,减少日常维护的工作量。
支架与安装座采用金属材质加工,整体结构刚性充足,能承受传动过程中产生的径向载荷与振动,不会因为长期运转出现支架变形导致的齿轮啮合错位问题。在设计过程中,每一级齿轮的中心距都经过严格计算,保证轮齿啮合的重合度在1.2以上,让传动过程更平稳,减少传动过程中的冲击与噪音。同时各齿轮的轴向位置都通过轴套进行定位,保证相互啮合的两个齿轮齿宽方向完全对齐,避免出现齿面局部接触导致的磨损加剧问题。外侧大齿轮的端面做了平面度处理,可直接作为输出转盘使用,在需要间歇转动或者定角度传动的场景下,可直接在大齿轮端面安装负载工装,无需额外设计输出连接结构,进一步压缩整体设备的结构体积。整套结构没有冗余的设计部件,所有零件都承担明确的功能作用,零件加工工艺性良好,齿轮可通过滚齿工艺批量加工,支架与安装座可通过钣金折弯、铣削加工完成,转轴可直接选用标准光轴二次加工,整体制造成本可控,适合小批量设备配套使用。在实际装配过程中,只需按照轴系定位顺序依次将齿轮、轴套安装到对应转轴上,再将转轴固定到支架的对应孔位,最后卡入轴向定位卡簧即可完成装配,装配流程简单,对装配人员的技能要求较低,能有效提升装配效率。
