三刃铰刀头切削加工部件结构

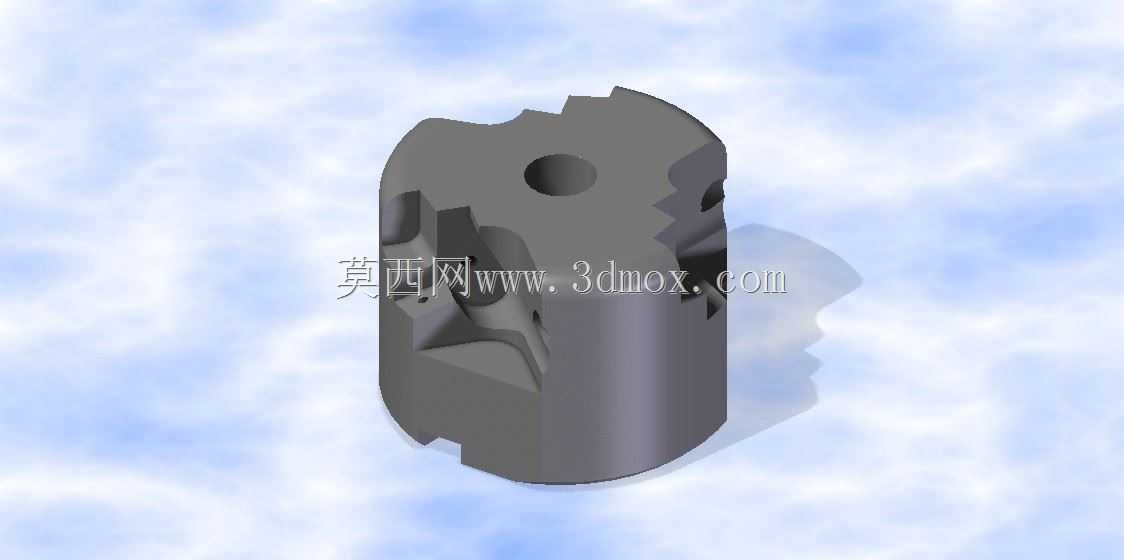

　　在金属切削加工的孔精加工工序里，铰削是保障孔位尺寸精度、内壁粗糙度与圆柱度的核心工艺环节，这款三刃结构的铰刀头，正是适配中小直径通孔、盲孔精加工需求的专用切削工作端部件，常配套在钻床、铣床、加工中心的铰刀柄部，或是手持铰孔工装的执行端，覆盖汽配零件销孔、液压阀块油道孔、模具导向孔、通用机械装配定位孔等多场景的精加工需求，相比单刃、双刃铰削结构，三刃的切削受力分布更均匀，单次进给的切削余量分配更合理，能有效降低孔壁出现振纹、多边形失圆的概率。从结构设计逻辑来看，刀头主体采用圆柱基体作为承载基础，中心设置的轴向通孔一方面用于减重，另一方面可适配内冷式加工的切削液输送通道，加工时高压切削液可直接从孔位输送到切削刃区域，

　　及时带走切屑与切削热，避免切屑刮伤已加工孔壁，同时延长刃口使用寿命。圆周方向均匀排布的三个切削刃，每个刃口都设计有对应的排屑槽，槽型的螺旋角度经过适配，针对钢件、铸铁件等不同加工材质可调整槽型的抛光度与刃口倒棱参数，刃口部位预留了磨削加工余量，后续刃磨时可通过外圆磨床修复刃口精度，不需要整体报废刀头基体。刀头的安装端采用圆柱定位面搭配侧面锁紧平面的结构，安装时可直接插入标准刀柄的装夹孔内，通过侧面紧定螺钉顶紧锁紧平面实现周向固定，安装同轴度可控制在0.01mm以内，避免高速转动时出现动平衡偏差。从安装边界尺寸来看，刀头的外径尺寸对应加工孔的公称直径，常规适配的加工孔径范围覆盖6mm到20mm区间，基体长度根据加工孔的深度设计，

　　长径比控制在3:1以内，避免悬伸过长引发切削振颤，排屑槽的深度不超过基体半径的三分之一，保障刀头整体的结构刚性，在承受0.1mm到0.3mm的单边铰削余量时，不会出现刃口崩缺、基体变形的问题。实际加工场景中，这款铰刀头的进给量可稳定控制在0.1mm/r到0.3mm/r区间，切削线速度根据加工材质调整，加工铸铁件时线速度可设置在15m/min到25m/min，加工45号钢件时配合乳化液冷却，线速度可设置在10m/min到20m/min，加工后的孔壁粗糙度可稳定达到Ra1.6以内，尺寸公差可稳定控制在H7精度等级，完全满足多数机械装配场景的孔位精度要求。设计过程中针对刃口的受力情况做了结构优化，每个切削刃的主偏角设置在15度，

　　减小切入时的径向抗力，避免铰刀刚接触工件时出现孔口扩大的问题，刃带宽度设置在0.1mm到0.2mm之间，既可以起到导向修光孔壁的作用，又不会因为刃带过宽导致切削摩擦力过大，引发工件发热变形。排屑槽的槽底采用圆弧过渡结构，避免应力集中导致刀头在受冲击载荷时出现断裂问题，刀头的非切削端面做了倒角处理，安装时可顺利导入刀柄装夹孔，不会出现卡滞刮伤装夹定位面的情况。针对不同的加工工况，这款铰刀头的基体材质可适配高速钢、硬质合金两类常见刀具材料，高速钢材质的刀头韧性更好，适合加工余量不均、存在轻微冲击的铸件加工场景，刃磨也更为便捷；硬质合金材质的刀头硬度更高，耐磨性更好，适合大批量钢件零件的高速铰削加工，使用寿命可比高速钢材质提升3到5倍。在实际装配使用时，需要提前确认刀柄装夹孔的内径与刀头安装端外径的配合公差，采用H7/h6的间隙配合，既保证装拆便捷，又能控制同轴度误差，装夹时锁紧螺钉的顶紧力矩要控制在合理范围，避免顶紧力过大导致刀头基体变形，影响刃口的圆跳动精度。加工过程中要注意排屑顺畅，尤其是盲孔铰削时，要及时通过切削液冲排槽内的切屑，避免切屑在槽内堆积挤压，刮伤孔壁或是崩损刃口。
