移动式PCB屏蔽罩压合生产设备结构

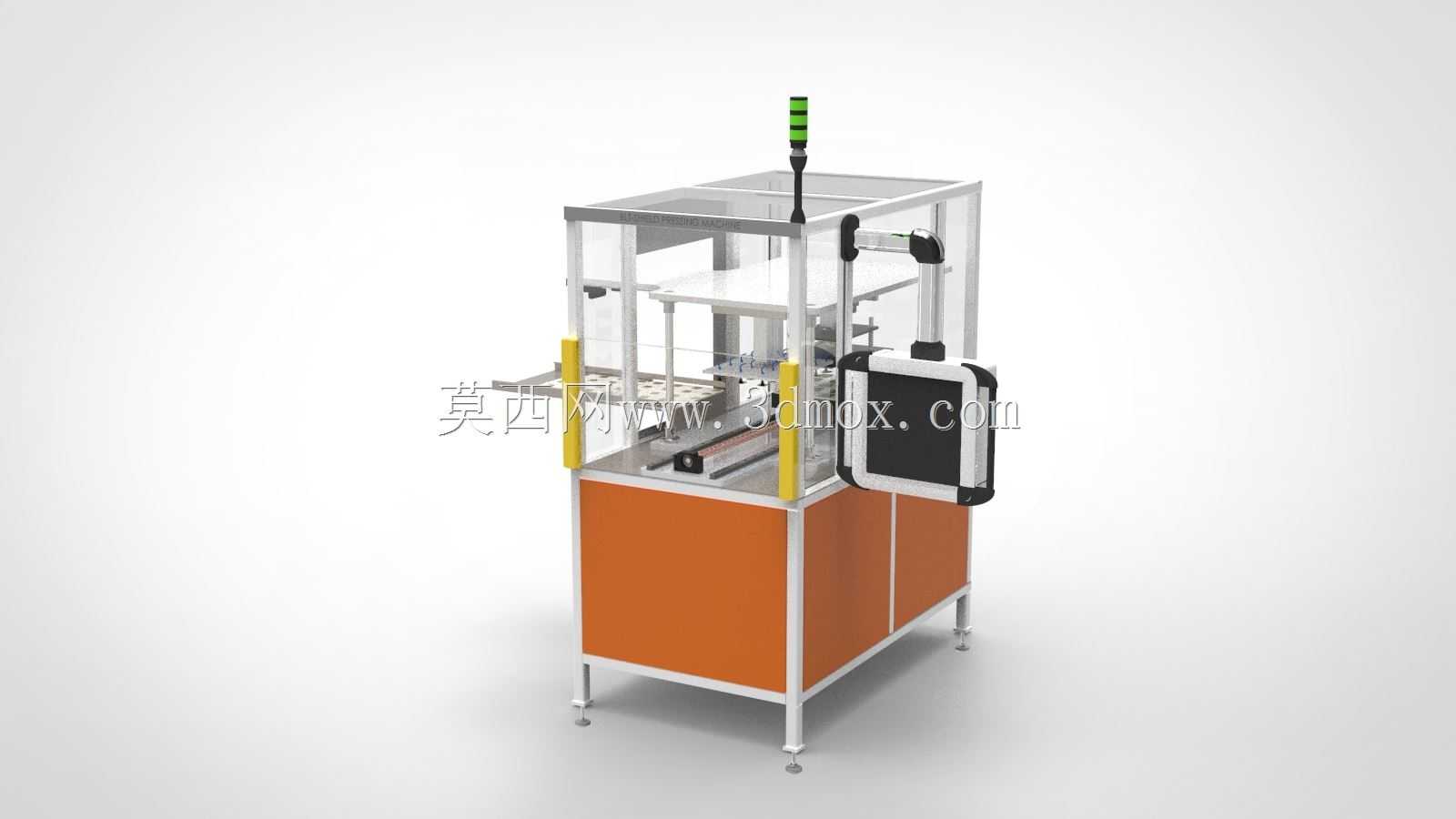

　　在消费电子组装产线中，PCB板屏蔽罩的压装是保障信号抗干扰能力的核心工序，这款移动式压合设备正是针对中小批量多品种生产场景开发的专用压装单元，区别于传统大型在线式压合机的固定工位局限，该设备可通过底部可调脚轮与支撑脚组合，灵活适配产线布局调整，无需复杂的地基固定即可快速完成工位部署，适配车间内频繁换线的生产需求。设备主体采用铝型材搭建框架结构，下半部分为橙色喷塑钣金柜体，内部可集成气动控制元件、伺服驱动模块与电气接线回路，柜体底部设置四个可调支撑脚，调平后可抵消地面不平整带来的设备倾斜，保障压合过程的压力输出垂直度，避免屏蔽罩压偏导致的PCB板焊点损伤。上半部分作业区域采用透明亚克力与铝型材组合的安全防护围栏，

　　既可以清晰观察内部压合动作状态，又能防止操作人员误伸入作业区引发安全事故，围栏两侧设置黄色安全光栅安装位，一旦检测到异物进入作业范围可立即触发设备急停，符合电子制造车间的安全规范。设备顶部安装三色警示灯，可直观显示设备运行、待机、故障三种状态，方便现场运维人员快速识别设备工况。正面配置的悬臂式操作箱可根据操作人员站位灵活调整角度，箱体内嵌触控显示屏与操作按钮，可完成压合压力参数设置、压合行程调整、生产计数等功能操作，无需打开电气柜即可完成常规参数调试。从功能逻辑上看，该设备集成了屏蔽罩拾取、对位、压合全流程动作，搭载的伺服驱动压合机构可精准控制压合行程与压装压力，压力控制精度可适配不同厚度PCB板与不同规格屏蔽罩的压装需求，

　　避免压力过大压裂PCB基材或是压力过小导致屏蔽罩贴合不牢、脱落的问题。拾取机构采用真空吸嘴搭配弹性缓冲结构，可平稳拾取轻薄的金属屏蔽罩，避免拾取过程中造成屏蔽罩变形，对位机构通过导轨导向实现屏蔽罩与PCB板定位孔的精准对齐，压合过程中设置保压延时环节，保障屏蔽罩卡扣与PCB板卡槽完全卡合到位。设备的安装边界设计充分考虑了车间产线的空间限制，整体占地尺寸控制在紧凑范围内，无需占用过大的产线空间，设备对接产线的高度可通过支撑脚进行小范围调整，适配不同高度的流水线接驳需求，既可以作为独立工位离线使用，也可通过简单改造接入现有组装流水线实现在线作业。在结构设计思路上，该设备优先考虑了换型便捷性，压合头与拾取吸嘴均采用快拆式安装结构，

　　更换不同规格产品时仅需更换对应工装头，调用预设的参数程序即可快速完成换型，无需对设备主体结构进行大规模调整，大幅缩短多品种生产时的换线调试时间。框架采用的标准铝型材配件均为行业通用规格，后期维护更换配件无需定制，可降低设备的长期运维成本，钣金柜体表面采用耐磨喷塑处理，可抵御车间内常见的助焊剂、酒精等化学品轻微腐蚀，延长设备外观使用寿命。针对PCB压合过程中可能产生的微小金属碎屑，设备作业台面预留了吸尘接口，可外接车间中央吸尘系统或是小型工业吸尘器，及时清理压合产生的碎屑，避免碎屑掉落到PCB板上引发电路短路隐患。设备的气动回路均设置在柜体内部，气管走线整齐排布并配有走线槽，避免气管外露被剐蹭破损，电气线路与气动管路分开排布，减少信号干扰与管路磨损带来的故障风险。
