按动式自动铅笔结构三维数模

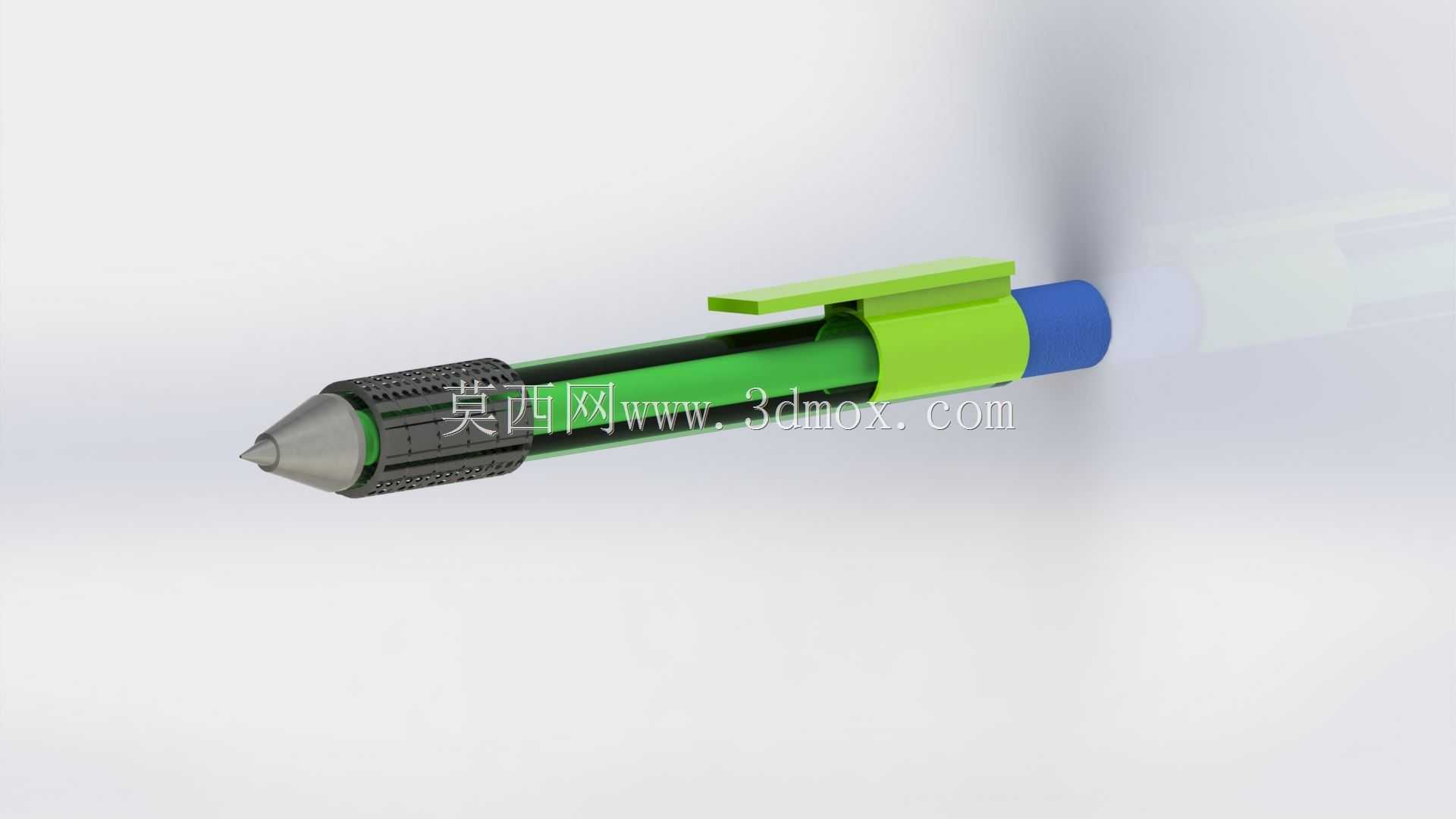

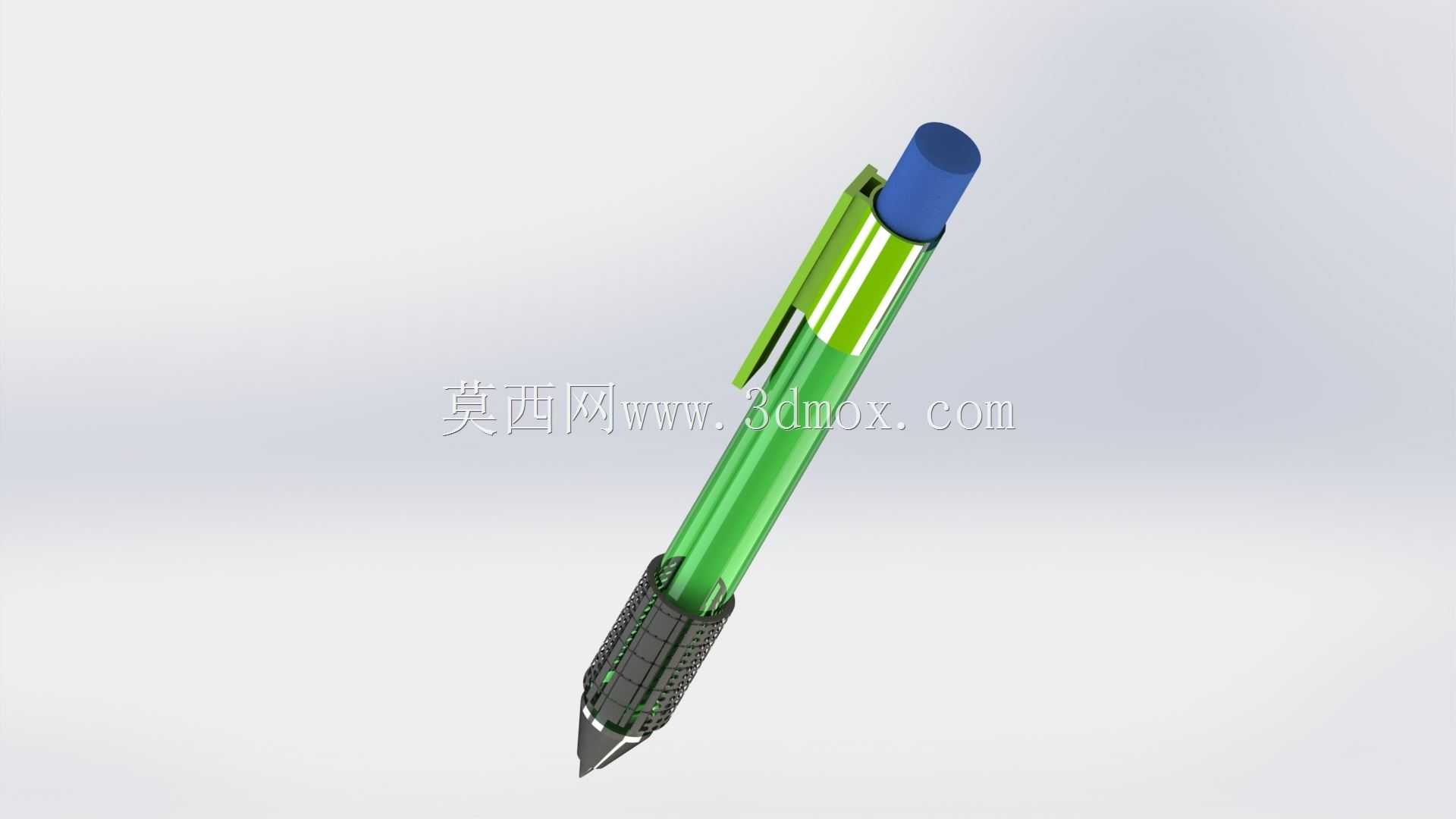

　　这款按动式自动铅笔的三维结构建模，核心围绕日常书写、工程绘图场景的实际使用需求展开，在结构设计阶段优先考虑握持手感与出铅稳定性的平衡。笔身主体采用透明绿色工程塑料材质，既可以直观观察内部铅芯剩余存量，也能在批量生产时降低外壳染色工序的成本，笔身握持区域做了网格状防滑纹理处理，纹理深度控制在0.2mm，既不会因为纹路过深硌手，也能避免长时间书写时手汗导致的打滑问题。顶部按动帽采用深蓝色硬质塑料，与笔身形成视觉区分，按动行程设计为4mm，按压力度控制在15N左右，匹配多数使用者的按动施力习惯，避免按动过轻导致的误出铅，或是按动过硬造成的使用疲劳。侧面一体式笔夹采用弹性金属嵌件外包塑料的结构，笔夹与笔身的间隙设计为3mm，

　　既可以稳固夹持在笔记本、工装口袋的布料上，也不会因为间隙过小夹入时刮伤纸面或布料。笔尖部分采用金属锥度结构，锥度角度为15度，既可以保证书写时的视线无遮挡，也能在铅芯受力时提供足够的支撑强度，避免笔尖部位受外力磕碰发生断裂。内部出铅机构采用三瓣式卡头结构，卡头张开角度与按动行程精准匹配，每次按动的出铅长度稳定在0.5mm，适配0.5mm直径的通用铅芯，卡头部位做了圆角过渡处理，避免铅芯输送过程中被卡头边缘刮削产生碎屑。笔身总长度设计为145mm，最大直径12mm，整体重心设置在距离笔尖55mm的握持区域上方，长时间书写绘图时不会因为重心靠后产生坠手感。在建模过程中，所有配合部位都预留了0.1mm的装配间隙，

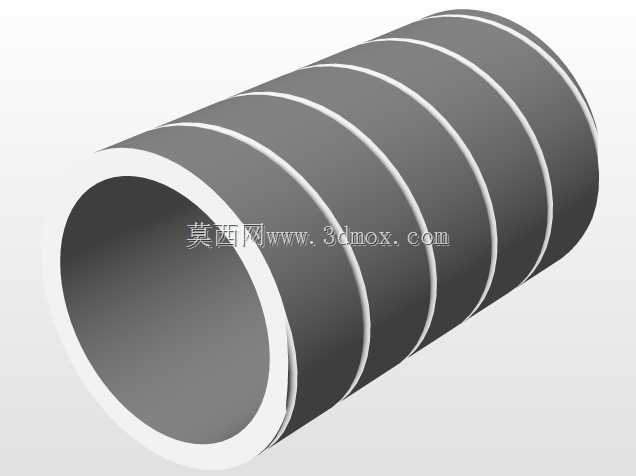

　　笔身外壳的壁厚均匀控制在1.2mm，既满足注塑生产时的壁厚均匀要求，避免冷却过程中产生缩痕，也能保证笔身的抗摔强度，从1.2m高度自由跌落至水泥地面时不会发生外壳碎裂。内部储铅管的内径设计为3.2mm，可以容纳12根长度60mm的标准铅芯，储铅管与按动帽的连接部位采用卡扣式结构，不需要额外工具就可以拆开补充铅芯，卡扣的扣合量设计为0.3mm，既可以保证日常使用时不会意外松脱，也能在需要补充铅芯时轻松拆开。笔夹与笔身的连接采用嵌入式注塑结构，金属夹片预先放置在注塑模具内，与塑料笔身一体成型，避免后续装配带来的连接松动问题。在结构验证阶段，针对出铅机构做了循环寿命模拟，按动次数达到10000次时卡头的夹持力衰减不超过10%，满足日常使用的寿命要求。针对学生日常使用、工程现场临时绘图记录等不同场景，这款结构都能适配，笔身的圆角过渡全部做了R0.5以上的处理，没有尖锐棱角，避免携带时划伤衣物或皮肤。
