径向直叶片离心式叶轮结构设计

　　该叶轮为径向直叶片结构的离心式工作轮，主要应用在中小流量高扬程的流体输送场景中，常见于小型离心通风机、低压离心水泵、微型涡轮动力装置以及部分物料气力输送设备的核心做功单元。从实际设备运行逻辑来看，这类叶轮的核心作用是通过自身高速旋转，将输入的轴功转化为流经叶轮流道的流体介质的压力能与动能，当流体沿叶轮轴向进入轮腔后，会在叶片的推动下随叶轮同步做圆周运动，在离心力的作用下沿径向从叶轮外缘甩出，完成能量的初步转换，后续再配合蜗壳或者导叶结构将流体的动能进一步转化为压力能，实现介质的加压输送。

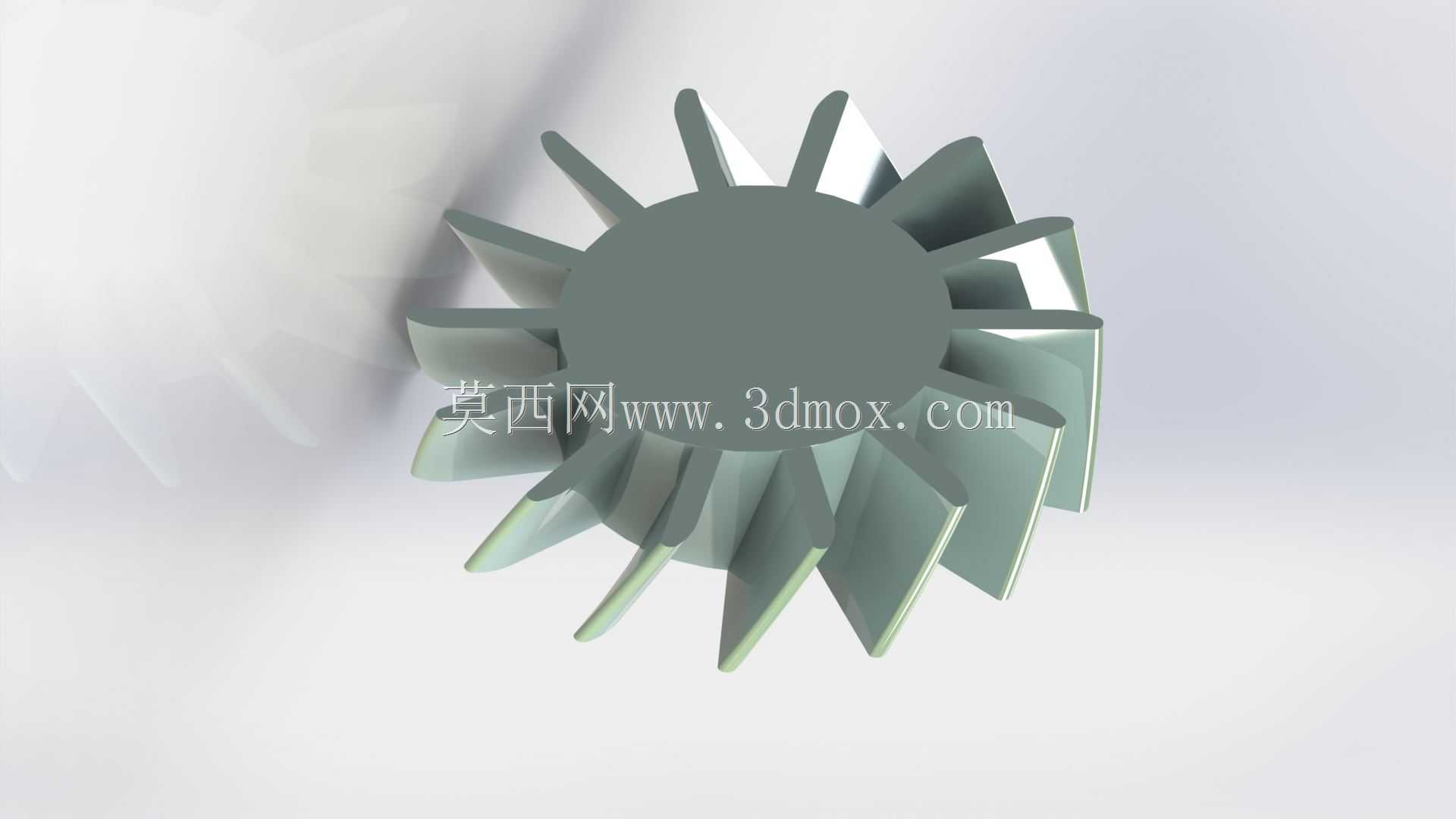

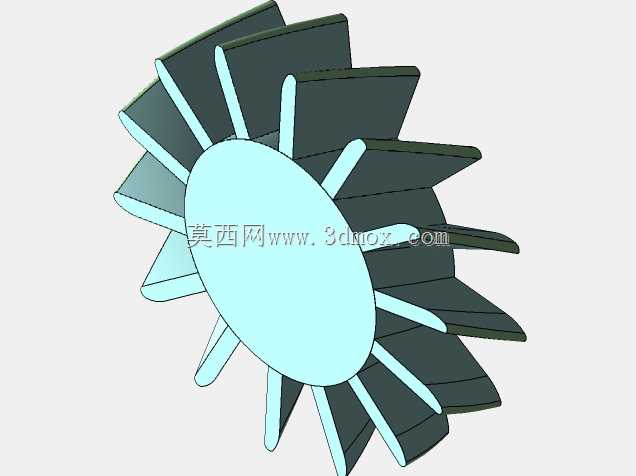

　　从结构设计思路来看，这款叶轮采用了等厚度直叶片的布局，叶片沿轮盘周向均匀分布，叶片型线为径向直线型，没有后弯或者前弯的曲率设计，这种设计的优势在于加工难度低，叶片的成型工艺性好，不管是采用铣削加工、钣金焊接还是注塑成型，都能保证较高的叶片一致性，同时直叶片结构的强度冗余更高，在高速旋转时叶片自身的弯曲应力分布更均匀，不容易出现应力集中导致的叶片变形或者断裂问题，适合运行转速相对稳定、介质含少量固体小颗粒的工况，直叶片的流道通畅性更好，不容易出现颗粒卡滞或者流道堵塞的问题。轮盘采用整体式圆盘结构，中心位置设置了轮毂安装位，轮毂处预留了与传动轴配合的轴孔以及键槽安装空间，能够通过平键连接实现与动力轴的周向固定，同时轮毂端面可以加装锁紧垫片或者锁紧螺母，实现叶轮的轴向定位，避免高速运行时叶轮出现轴向窜动。

　　从安装边界与尺寸适配角度来看，这类叶轮的轮盘外径与配套设备的蜗壳内径需要保留均匀的径向间隙，间隙值通常控制在叶轮外径的千分之五到千分之八区间，间隙过大会导致流体从叶轮外缘与蜗壳的缝隙处回流，降低设备的运行效率，间隙过小则容易因为叶轮的动平衡偏差、轴系跳动导致叶轮与蜗壳发生刮擦，引发设备振动甚至结构损坏。叶片的轴向宽度需要匹配设备进风口或者进水口的通流截面尺寸，保证流体能够顺畅进入叶轮流道，避免入口处出现通流截面突变导致的局部涡流损失。轮毂的轴孔尺寸需要与配套动力轴的轴径保持过渡配合，配合公差通常选用H7/k6，既能够保证装配时的便利性，又能避免运行时轴与孔之间出现相对滑动导致的连接失效。

　　在实际选型与建模校核过程中，需要重点关注叶轮的动平衡精度，这类径向直叶片叶轮因为叶片分布均匀，只要加工时保证每个叶片的厚度、安装角度一致，动平衡校正时只需要在轮盘的端面去重即可达到G6.3的平衡精度要求，能够满足一般工业设备的运行振动要求。另外叶片与轮盘的连接强度需要重点校核，在额定转速下，叶片根部受到的离心拉应力需要小于材料的许用应力，如果是采用钣金焊接的叶轮，需要保证焊缝的熔深足够，避免高速旋转时焊缝开裂；如果是整体铣削的叶轮，则需要注意叶片根部的圆角过渡，减少应力集中系数。这类叶轮在输送空气介质时，通常选用铝合金或者工程塑料作为加工材料，重量轻且动平衡易保证；输送水或者其他腐蚀性介质时，则可以选用不锈钢或者工程塑料材质，提升耐介质腐蚀能力；如果是输送含固体颗粒的介质，则需要选用耐磨钢材或者在叶片表面做耐磨涂层处理，延长叶轮的使用寿命。

　　从流道设计的细节来看，每两个相邻叶片之间形成的流道为等截面径向流道，流道的截面面积从轮毂处到叶轮外缘处逐渐增大，这种截面变化能够让流体在沿径向流动的过程中保持相对稳定的流速，减少流道内的流动损失，同时直叶片的出口角度为90度，也就是径向出口，这种结构的叶轮在运行时的特性曲线更平缓，当管网阻力出现波动时，流量的变化相对更小，适合运行工况相对稳定、对流量稳定性有一定要求的场合。不过需要注意的是，径向直叶片叶轮的能量转换效率相比后弯叶片叶轮略低，因此通常应用在功率不大的小型流体设备上，在大型工业风机或者水泵上较少采用这类结构，但在小型设备、微型动力装置中，这类叶轮因为结构简单、成本低、可靠性高的优势，依然有着非常广泛的应用场景。
